| 產地 | 山東 |
|---|---|
| 動力類型 | 聯合傳動 |
| 加工精度 | 高精度 |
| 類別 | 立式 |
| 主電機功率 | 4kw |
| 執行質量標準 | 國標 |
| 品牌 | 龍澤數控 |

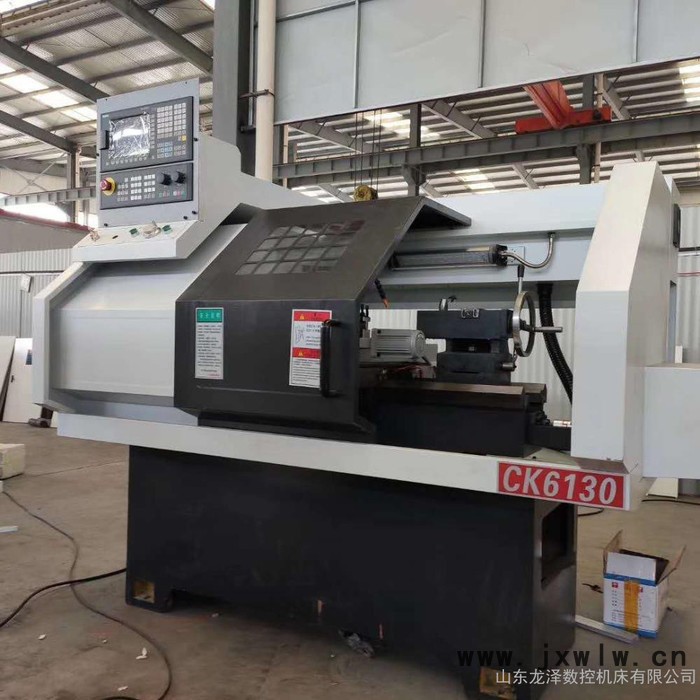

| 型號 | CK6130 |
| 加工定制 | 是 |
| 技術參數 | Specifications | Unit | CK6136 |
| 床身上最大回轉直徑 | Max.swing over bed | mm | Ф360 |
| 拖板上最大回轉直徑 | Max.swing over cross slide | mm | Ф150 |
| 最大加工長度 | Max.Processing length | mm | 750/1000/1500 |
| X/Z最大行程 | X/Z axis travel | mm | X:220 Z:1050/1600 |
| 主軸傳動形式 | Spindle transmission type | | 兩檔變速，檔內無級變頻調速 |
| 主軸轉速 | Spindle speed | rpm | L:70～560，H:200～1600 |
| 主軸端部形式 | Spindle nose | | C6 |
| 主軸通孔直徑 | Spindle bore | mm | 52 |
| 主軸錐度 | Spindle taper | | MT6 |
| 主軸電機功率 | Spindle motor | KW | 5.5 |
| 卡盤尺寸 | Chuck size | mm | 200 |
| 滾珠絲杠規格 | Ball screw dia.and pitch | mm | φ25X6/φ40X8 |
| X/Z進給電機扭矩 | X/Z axis feed motor torque | N.m | X:6 Z:10 |
| X/Z快移速度 | X/Z axis rapid traverse | m/min | X:6 Z:8 |
| X/Z重復定位精度 | X/Z axis repeatability | mm | 0.01/0.015 |
| 工件加工精度 | Processing accuracy | | IT6-IT7 |
| 工件表面粗糙度 | Workpiece surface roughness | | Ra1.6 |
| 尾座套筒直徑 | Tailstock sleeve dia. | mm | 65 |
| 尾座套筒行程 | Tailstock sleeve travel | mm | 140 |
| 尾座套筒錐度 | Tailstock sleeve taper | # | MT4 |

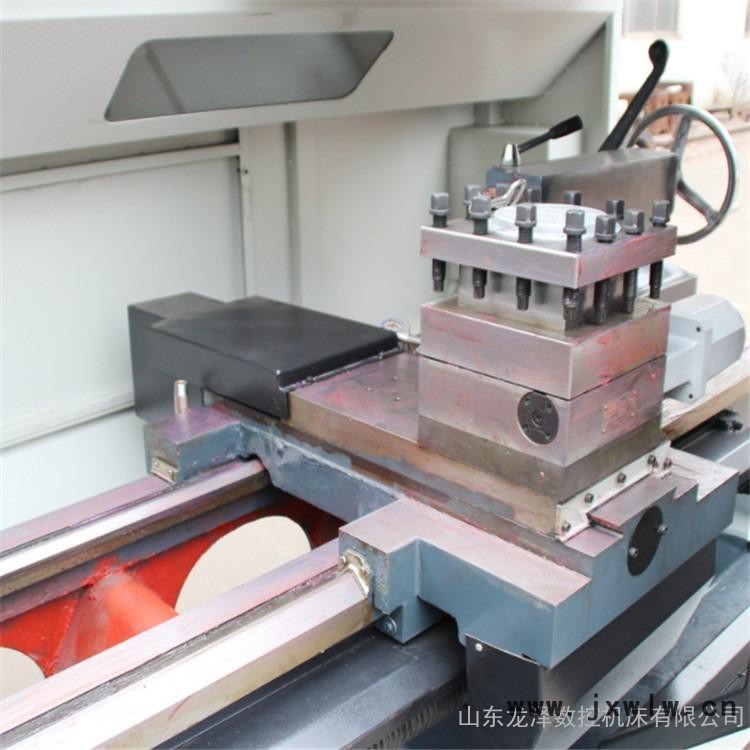

| 刀架形式 | Tool post type | | 電動四工位 |
| 刀具外形尺寸 | Cutting tool shape size | mm | 20X20 |
| 導軌形式 | Guide form | | 單山 平軌l |
| 總電源容量 | Total power capacity | KVA | 10 |
| 外形尺寸 | Machine dimension(L×W×H） | mm | 2000/2150X1130X1700 |
| 機床重量 | N.W. | kg | 1750/1900 |
