| 產地 | 山東 |
|---|---|
| 動力類型 | 電動 |
| 加工精度 | 高精度 |
| 類別 | 臥式 |
| 主電機功率 | 5.5 |
| 執行質量標準 | 國標 |
| 品牌 | 龍澤 |
| 型號 | CK6140 |
| 加工定制 | 是 |
| 質量認證 | CCC |
| 型號（ Model ） | CK6136 | CK6140 |
| 床身上回轉直徑 | 360mm | 400mm |
| 刀架上回轉直徑 | 200mm | 20mm |
| 工件長度 | 750mm1000mm 1500mm | |
| 主軸轉速 | 300--2000r/min（無.） | |
| 主軸孔徑 | Φ 52 | |
| 主軸錐孔 | C6---莫氏6號 | |
| 設定單位 | X: 0.0005mm Z:0.001 | |
| 給進電動機 | 交流伺服電機 | |
| 主電動機功率 | 4KW | 5.5KW |

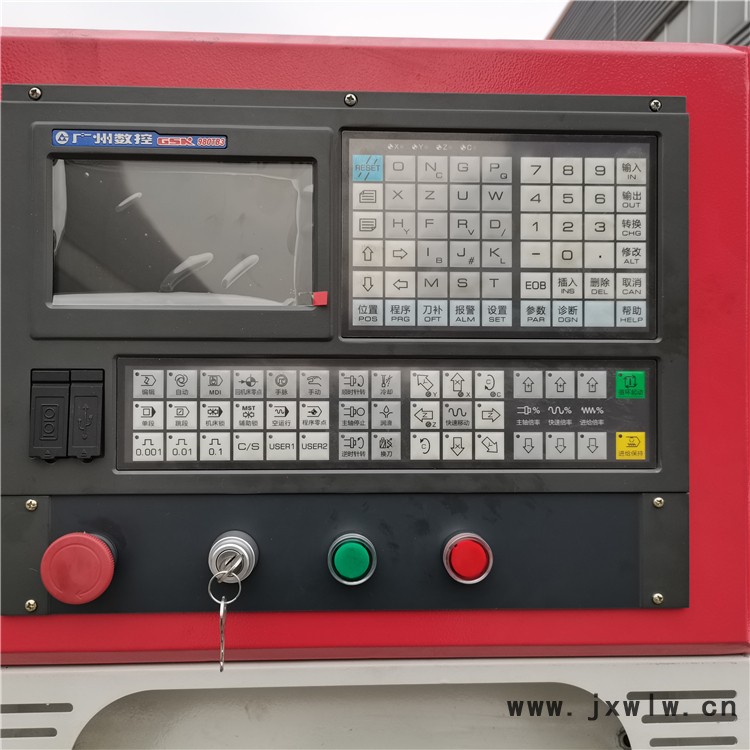

| 數控系統 | 仁和100T KND1TB-11 GSK928TE GSK980TD(客戶選用) | |
| 刀架 | 4工位電動刀架 | |
| 機床凈重 | 1.5T | 1.6T |
| 機床外形尺寸（長×寬×.） | 2200 × 1000 × 1170mm | 1985 × 1000 × 1200mm |
| 技術參數 | Specifications | Unit | CK6150 |
| 床身上.大回轉直徑 | Max.Swing over bed | mm | Ф500 |
| 拖板上.大回轉直徑 | Max.Swing over cross slide | mm | Ф280 |
| .大加工長度 | Max.Processing length | mm | 1000/1500 |
| X/Z.大行程 | X/Z axis travel | mm | X:300 Z:1050/1600 |
| 主軸傳動形式 | Spindle transmission type | | 兩檔變速，檔內無.變頻調速 |
| 主軸轉速 | Spindle speed | rpm | 低檔L:70-560 .檔H:200-1600 |
| 主軸端部形式 | Spindle nose | | C6 |
| 主軸通孔直徑 | Spindle bore | mm | 52 |
| 主軸錐度 | Spindle taper | | MT6 |
| 主軸電機功率 | Spindle motor | kW | 7.5 |
| 卡盤尺寸 | Chuck size | mm | 250 |
| 滾珠絲杠規格 | Ball screw dia.and pitch | mm | Ф25*6/Ф40*8 |
| X/Z進給電機扭矩 | X/Z axis feed motor torque | N.m | X:5.5 Z:7.5 |
| X/Z快移速度 | X/Z axis rapid traverse | m/min | X:6 Z:8 |
| X/Z重復定位精度 | X/Z axis repeatability | mm | 0.01/0.015 |
| 工件加工精度 | Processing accuracy | | IT6-IT7 |
| 工件表面粗糙度 | Workpiece surface roughness | | Ra1.6 |
| 尾座套筒直徑 | Tailstock quill dia. | mm | 75 |
| 尾座套筒行程 | Tailstock quill traverse | mm | 140 |
| 尾座套筒錐度 | Tailstock quill taper | # | MT5 |

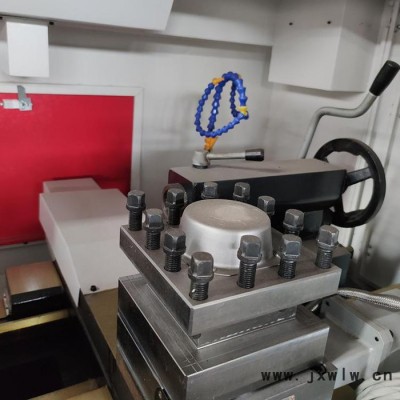

| 刀架形式 | Tool post type | | 電動四工位Electric 4 station |
| 刀具外形尺寸 | Cutting tool shape size | mm | 25*25 |
| 導軌形式 | Guide form | | 單山 平軌 Single mountain Flat rail |
| 總電源容量 | Total power capacity | kVA | 12 |
| 外形持尺寸 | Machine dimension(L*W*H) | mm | 2500/3000*1500*1650 |
| 機床重量 | N.W. | kg | 2000/2500 |
| . 準 配 置 | 序號 | 名稱 | 數量 | .準配置 |
| 1 | 數控系統 | 1/臺 | 廣州數控980TB3 | |
| 2 | 卡盤 | 1/臺 | Ф250手動卡盤 | |
| 3 | 尾座 | 1/臺 | 手動尾座 | |
| 4 | X向滾珠絲杠 | 1/臺 | 國產（北方岐山） | |
| 5 | Z向滾珠絲杠 | 1/臺 | 國產（北方岐山） | |
| 6 | 電動刀架 | 1/臺 | 文昌 | |
| 7 | X、Z向絲杠軸承 | 各1套/臺 | 國產（國產） | |
| 8 | X、Z向聯軸器 | 各1套/臺 | 國產外購 | |
| 9 | 主軸軸承 | 1套/臺 | 國產P5. | |
| 10 | 機身鑄造 | 1/臺 | 采用樹脂砂鑄造 | |
| 11 | 主軸總成 | 1套/臺 | 裝配式主軸 | |
| 12 | 油漆 | 1套/臺 | 顏色可根據客戶要求進行配置，未特殊要求的按我司.準顏色配置 | |
| 13 | 潤滑 | 1套/臺 | 國產滬潤電動潤滑油泵，潤滑油路安裝完畢 | |
| 14 | 附件 | | |
| . 準 配 置 | 序號 | 名稱 | 數量 | .準配置 |
| 1 | 數控系統 | 1/臺 | 廣州數控980TB3 | |
| 2 | 卡盤 | 1/臺 | Ф250手動卡盤 | |
| 3 | 尾座 | 1/臺 | 手動尾座 | |
| 4 | X向滾珠絲杠 | 1/臺 | 國產（北方岐山） | |
| 5 | Z向滾珠絲杠 | 1/臺 | 國產（北方岐山） | |
| 6 | 電動刀架 | 1/臺 | 文昌 | |
| 7 | X、Z向絲杠軸承 | 各1套/臺 | 國產（國產） | |
| 8 | X、Z向聯軸器 | 各1套/臺 | 國產外購 | |
| 9 | 主軸軸承 | 1套/臺 | 國產P5. | |
| 10 | 機身鑄造 | 1/臺 | 采用樹脂砂鑄造 | |
| 11 | 主軸總成 | 1套/臺 | 裝配式主軸 | |
| 12 | 油漆 | 1套/臺 | 顏色可根據客戶要求進行配置，未特殊要求的按我司.準顏色配置 | |
| 13 | 潤滑 | 1套/臺 | 國產滬潤電動潤滑油泵，潤滑油路安裝完畢 | |
| 14 | 附件 |
