| 運動方式 | 點位直線控制 |
|---|---|
| 產地 | 山東 |
| 動力類型 | 聯合傳動 |
| 加工精度 | 高精度 |
| 類別 | 臥式 |
| 主電機功率 | 11KW |
| 執行質量標準 | 國標 |
| 品牌 | 龍澤智能 |
| 型號 | CK6180 |
| 加工定制 | 是 |

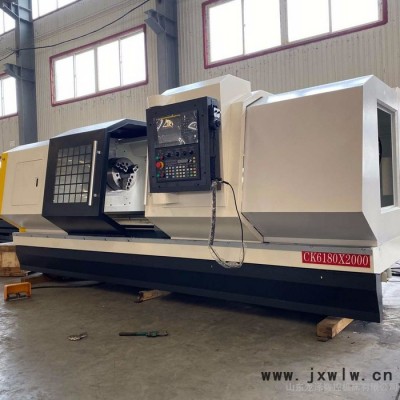

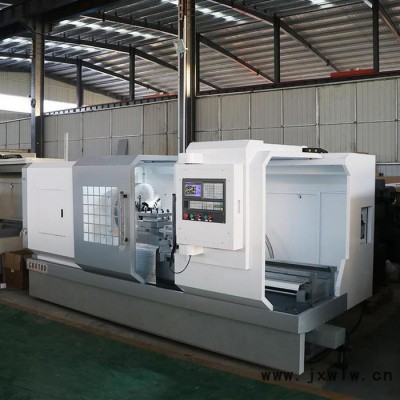

CK6180數控車床參數
| 床身上回轉直徑 | mm | 800 | |
| 刀架上回轉直徑 | mm | 480 | |
| 工件長度 | mm | 1500,3000,4000,5000 | |
| 馬鞍槽內回轉直徑/有效寬度 | mm | 1100/310 | |
| 主軸通孔直徑和軸頭型式 | mm | φ103；D11(B系列） φ104；D11(C系列） | |
| 主軸通孔前端錐體和錐度 | mm | φ120(B系列） φ140(C系列）莫氏5號 | |
| 主軸轉速級數和范圍 | r/min | 18種5.4-720 | |
| 進給部分參數 | X/Z軸絲桿規格 | 3205/5010 | |
| 推薦X軸電機扭矩 | 15N.M | ||
| 推薦Z軸電機扭矩 | 20N.M | ||
| X、Z軸連接方式 | 直聯 | ||
| 尾座套筒行程 | mm | 250 | |
| 尾座套筒錐度 | | 莫氏5號 | |
| 床身導軌寬度及淬火硬度 | mm | 600RC52 | |
| 主電機功率 | kw | 11 | |
| 冷卻泵電機功率 | kw | 90 | |
| 機床寬度×高度/包裝寬度×高度 | mm | 1550×1630/1820×1800 1550×1790/ (CW61100Q)1560×1900/1800×2520(CW61110系列） | |
| 機床長度/包裝箱長度 | | | |
| 工件長度 | | | |
| 750 | mm | | |
| 1500 | mm | 3700/4150 | |
| 2000 | mm | | |
| 3000 | mm | 5250/5650 | |
| 4000 | mm | 6250/6650 | |
| 5000 | mm | 7250/8050 | |
| 機床凈重 | | | |
| 工件長度 | | | |
| 750 | mm | | |
| 1500 | mm | 4900/6000 | |
| 2000 | mm | | |
| 3000 | mm | 5500/6900 | |
| 4000 | mm | 6100/8000 | |
| 5000 | mm | 6900/9000 | |
| 床身寬度 | mm | 600 | |
| 承重 | kg | 2000 | |
