| 產品類型 | 全新 |
|---|---|
| 控制形式 | 人工 |
| 類型 | 搖臂鉆床 |
| 適用范圍 | 通用型 |
| 外形尺寸 | 2300X1060X2800 |
| 主電機功率 | 4 |
| 主軸轉速范圍 | 34-1280 |
| 是否庫存 | 是 |
| 適用行業 | 通用 |
| 布局形式 | 立式 |
| 作用對象材質 | 金屬 |
| 鉆孔直徑范圍 | 50 |
| 軸數量 | 單軸 |
| 主軸孔錐度 | 5 |
| 品牌 | 龍澤數控 |
| 型號 | Z3050/16 |

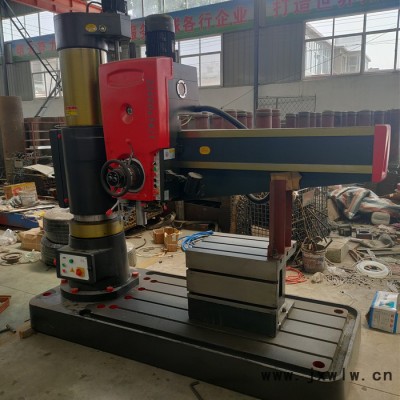

搖臂鉆床簡介
主軸箱可在搖臂上移動，并隨搖臂繞立柱回轉的鉆床。搖臂還可沿立柱上下移動，以適應加工不同高度的工件。較小的工件可安裝在工作臺上，較大的工件可直接放在機床底座或地面上。搖臂鉆床廣泛應用于單件和中小批生產中，加工體積和重量較大的工件的孔。搖臂鉆床加工范圍廣，可用來鉆削大型工件的各種螺釘孔、螺紋底孔和油孔等。搖臂鉆床的主要變型有滑座式和萬向式兩種?；綋u臂鉆床是將基型搖臂鉆床的底座改成滑座而成，滑座可沿床身導軌移動，以擴大加工范圍，適用于鍋爐、橋梁、機車車輛和造船等行業。萬向搖臂鉆床的搖臂除可作垂直和回轉運動外，并可作水平移動，主軸箱可在搖臂上作傾斜調整，以適應工件各部位的加工。此外，還有車式、壁式和數字控制搖臂鉆床等。
鉆床是一種孔加工設備，可以用來鉆孔、擴孔、鉸孔、攻絲及修刮端面等多種形式的加工。按用途和結構分類，鉆床可以分為立式鉆床、臺式鉆床、多孔鉆床、搖臂鉆床及其他專用鉆床等。在各類鉆床中，搖臂鉆床操作方便、靈活，適用范圍廣，具有典型性，特別適用于單件或批量生產帶有多孔大型零件的孔加工，是一般機械加工車間常見的機床。
搖臂鉆床的主要結構
搖臂鉆床主要由底座、內立柱、外立柱、搖臂、主軸箱及工作臺等部分組成。
內立柱固定在底座的一端，在他的外面套有外立柱，外立柱可繞內立柱回轉360度。搖臂的一端為套筒，它套裝在外立柱做上下移動。由于絲桿與外立柱連成一體，而升降螺母固定在搖臂上，因此搖臂不能繞外立柱轉動，只能與外立柱一起繞內立柱回轉。主軸箱是一個復合部件，由主傳動電動機、主軸和主軸傳動機構、進給和變速機構、機床的操作機構等部分組成。主軸箱安裝在搖臂的水平導軌上，可以通過手輪操作，使其在水平導軌上沿?fù)u臂移動。
技術參數：
| 主要技術參數 | Z3050X16 |
| 鉆孔最大直徑mm | 50 |
| 主軸端面至工作臺距離mm | 260-1150 |
| 主軸中心距立柱母線距離mm | 350-1600 |
| 主軸行程mm | 220 |
| 主軸錐孔(莫氏) | 5 |
| 主軸轉速范圍r.p.m | 34-1280 |
| 主軸轉速級數 | 6 |
| 主軸進給量范圍r.p.m | 0.04-3.2 |
| 主軸進給量極速 | 6 |
| 搖臂回轉角度 | 360 |
| 主電機功率kw | 4 |
| 升降電機功率kw | 1.5 |
| 機床重量kg | 2300/2400 |
| 外形尺寸mm | 2300X1060X2800 |
公司始終遵循：質量是生命 誠信是根本 客戶是上帝 服務是保障的經營理念。
服務網絡
一、培訓：
1、買方需要到廠內培訓的，可以派學習人員到我公司學習、也可以由我公司派出調試培訓人員至買方所在地工廠，進行安裝
調試的同時進行機床操作及維修訓練。
2、買方參加編程培訓人員要具備一定文化基礎的技術人員，參加操作維修培 訓人員并具備一定的普通機床操作技能。
二、安裝與驗收
1、由我公司調試人員至買方所在地工廠進行安裝調試.
2、買方應在設備到廠后10天內，通知賣方進行設備的安裝調試工作。
3、設備到廠后，買方應負責：
a.選好機床的安裝位置，并打好地基，設備安放就位。
b.操作人員預先學習機床的技術資料。
c.準備好試加工用的工件、刀具及夾具。
4、賣方人員應攜帶安裝調試工作所需的專用工具，其它工具及檢具應由買方提供。
5、買方盡可能地提供市內交通、工作餐。
6、驗收
a.主要機床附件檢查
b.設備運轉狀況檢查
c.機床精度驗收，我公司提供出廠精度檢驗表，進行驗收，所需檢具、量具由買方負責
三、保修期及售后服務
1.保修期: 機床的保修期以設備出廠日起12個月。
在保修期內，因產品質量問題發生的機床故障，公司負責免費維修。
下屬情況雖在保修期內，但不適用之，用戶必須支付所有維修成本。
a.機床如遇地震、臺風、水災、火災等或?yàn)槿肆λ荒芸咕苤疄?zāi)害而導致?lián)p壞時。
b.買方操作不當及保養不當而生之故障、生銹或損壞時。
保修期后，賣方負責保證配件的有償供應和負責維修技術咨詢及至有償來人維修，賣方以優惠價收取更換故障零件的費用，
并提供零部件的備件。。
2.售后服務
如機床出現故障，公司售后服務人員會在48小時（本省24小時）內到達用戶現場，對機床故障進行排除。完工后由用戶填寫
質量問題“反饋單”。
