| 產品類型 | 全新 |
|---|---|
| 控制形式 | 人工 |
| 類型 | 攻絲機,深孔鉆床,銑鉆床,搖臂鉆床,組合鉆床 |
| 適用范圍 | 通用型 |
| 外形尺寸 | 1800×810×2300 |
| 主電機功率 | 2.2 |
| 主軸轉速范圍 | 32-1200 |
| 是否庫存 | 是 |
| 適用行業 | 通用 |
| 布局形式 | 立式 |
| 作用對象材質 | 金屬 |
| 鉆孔直徑范圍 | 鑄鐵40鋼材32 |
| 軸數量 | 單軸 |
| 主軸孔錐度 | 4 |
| 品牌 | 搖臂鉆 |

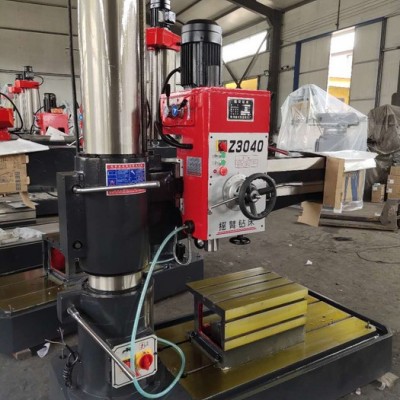

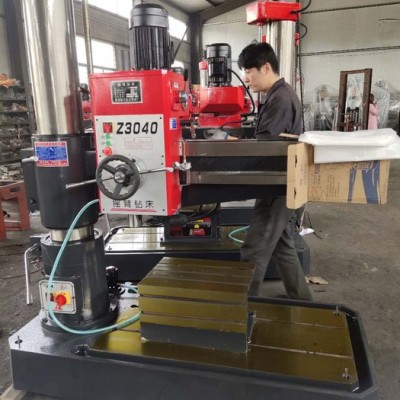

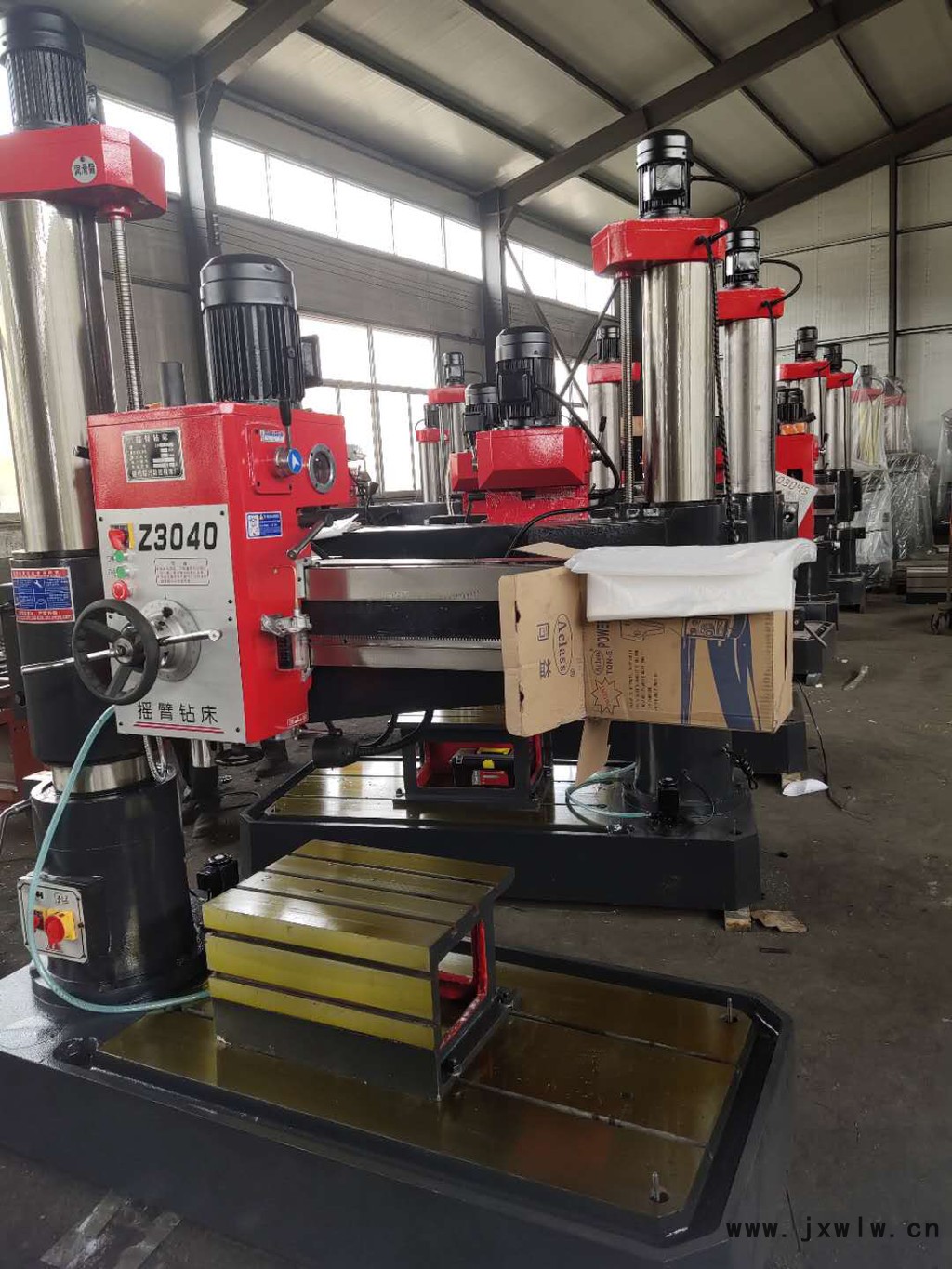

| 型號 | Z3040 |
| 主要技術參數 | Z3040-13A |
| 鉆孔直徑mm | 鑄鐵40鋼材32 |
| 主軸端面至工作臺距離mm | 260-1050 |
| 主軸中心距立柱母線距離mm | 360-1300 |
| 主軸行程mm | 285 |
| 主軸錐孔(莫氏) | 4 |
| 主軸轉速范圍r.p.m | 32-1200 |
| 主軸轉速級數 | 齒輪12級 |
| 主軸進給量范圍r.p.m | 0.10-0.25 |
| 主軸進給量級數 | 3 |
| 搖臂回轉角度 | 360 |
| 主電機功率kw | 2.2 |
| 升降電機功率kw | 1.5 |
| 機床重量kg | 1800 |
| 外形尺寸mm | 1800×810×2300 |
1．工作前對所用鉆床和工卡量進行全面檢查，確認無誤時方可工作。
2．嚴禁戴手套操作，女生發辮應挽在帽子內。
3．工件裝夾必須牢固可靠。鉆小件時，應用工具夾持，不準用手拿著鉆。
4．使用自動走刀時，要選好進給速度，調整好行程限位塊。手動進刀時，一般按照逐漸增壓和逐漸減壓原則進行， 以免用必過猛造成事故。
5．鉆頭上繞有長鐵屑時，要停車清除。禁止用風吹、用手拉，要用刷子或鐵鉤清除。
6．精鉸深孔時，拔取圓器和銷棒，不可用力過猛，以免手撞在刀具上。
7．不準在旋轉的刀具下，翻轉、卡壓或測量工件。手不準觸摸旋轉的刀具。
8．使用搖臂鉆時，橫臂回轉范圍內不準有障礙物。工作前，橫臂必須卡緊。
9．橫臂和工作臺上不準存放物件，被加工件必須按規定卡緊，以防工件移位造成重大人身傷害事故和設備事故。
10．工作結束時，將橫臂降到位置，主軸箱靠近立柱，并且都要卡緊。
