| 安裝方式 | 立式 |
|---|---|
| 刀具數量 | 24.0 |
| 定位精度 | JISB6336-4：2000/ GB/T18400.4-2010 |
| 動力類型 | 電動 |
| 類型 | 立式加工中心 |
| 售后服務 | 保修一年 |
| 主電機功率 | 7.5 |
| 主軸轉速范圍 | 8000rpm |
| 界面語言 | 中文 |
| 是否庫存 | 是 |
| 作用對象 | 五金 |
| 適用行業 | 通用 |
| 布局形式 | 立式 |
| 品牌 | 龍澤數控機床 |

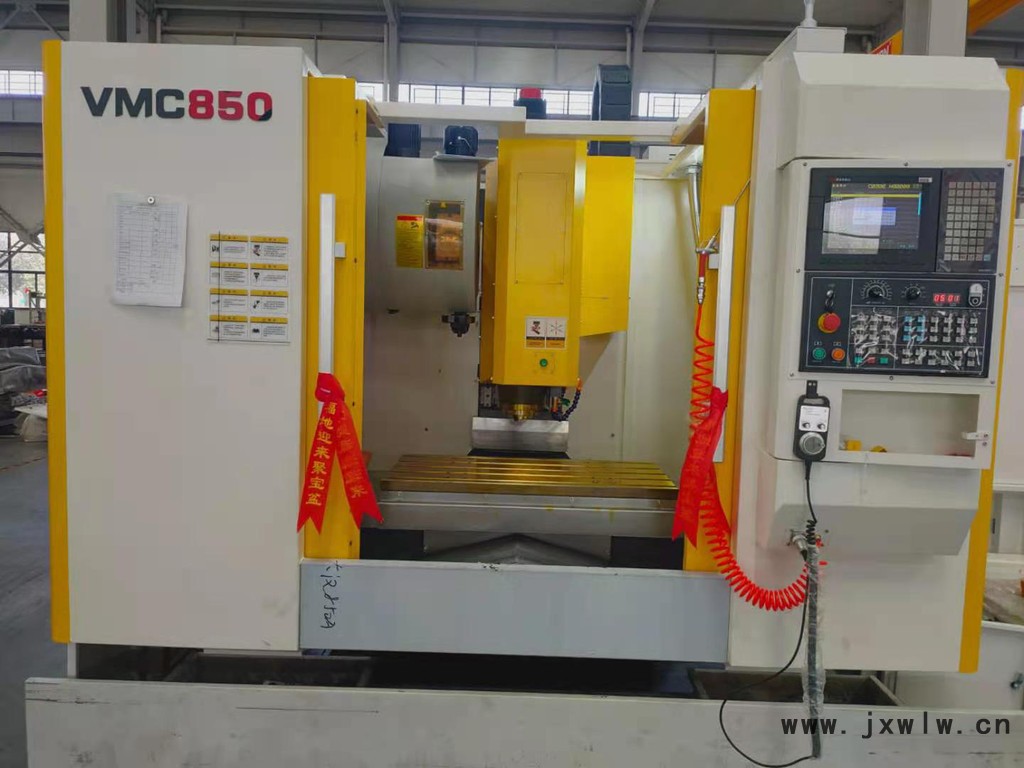

| 型號 | VMC850加工中心 |
| 加工定制 | 是 |
| 名稱 | 規格 | 單位 | |||
| VMC850A |
| ||||
| 工作臺 | 工作臺尺寸 | 1000×500 | mm | ||
| 允許Z大荷重 | 600 | kg | |||
| T形槽尺寸 | 3-18-108 | mm | |||
| 加工 范圍 | 工作臺Z大行程- X軸 | 800 | mm | ||
| 滑座Z大行程- Y軸 | 500 | mm | |||
| 主軸Z大行程 - Z軸 | 500 | mm | |||
| 主軸端面至 工作臺面距離 | Z大 | 620 | mm | ||
| Z小 | 120 | mm | |||
| 主軸中心到Z軸導軌面距離 | 581 | mm | |||
| 主軸 | 錐孔 (7:24) | BT40-140 |
| ||
| 轉數范圍 | 8000 | r/min | |||
| 主軸電機功率 | 7.5 | kw | |||
| 進給 | 快速移動 | X軸 | 24 | m/min | |
| Y軸 | 24 | ||||
| Z軸 | 24 | ||||
| 進給速度 | 1-10000 | mm/min | |||
| 刀庫 | 刀庫形式 | 圓盤式 |
| ||
| 刀庫容量 | 24 | 把 | |||
| 換刀時間 | 2.5 | s | |||
| 定位精度 | 精度檢測標準 | JISB6336-4：2000/ GB/T18400.4-2010 |
| ||
| X/Y/Z軸 | 0.008 | mm | |||
| X/Y/Z軸重復定位精度 | 0.005 | mm | |||
| 機床尺寸（長×寬·×高） | 2700×2300×2300 | mm | |||
| 機床重量約 | 4500 | kg | |||
| 序號 | 配 置 | 規格 | 廠家 | 產地 |
| 1. | 數 控 系 統 | KNDK2100mci | 凱恩帝 | 北京 |
| 2. | 伺服驅動、電機 | 系統配套 |
|
|
| 3. | 三軸軸承 | 內徑25,外徑52，P4 | TPI/NACHI | 臺灣 |
| 4. | 三軸滾珠絲杠（C3級） | FD3616 | 岐山 | 國產 |
| 5. | 三軸線規 | X/Y：HGH35HA | 上癮/銀泰 | 臺灣 |
| 6. | 刀庫 | 24把圓盤刀庫 | 岡田/德速 | 臺灣 |
| 7. | 皮帶式主軸 | BT40-140-8000r/min | 丹銓/昊志 | 臺灣/廣州 |
| 8. | 打刀缸 | 3.5T | 豪僜 | 臺灣 |
| 9. | 外防護罩 | 2700×2300×2300 | 臺海/海東 | 國產 |
| 10. | 三軸伸縮防護 | 鋼板式 | 海東/博迪 | 國產 |
| 11. | 氣動裝置 |
| 亞德克 | 臺灣 |
| 12. | 潤滑油泵 | TZ-2202-110A | 河谷/勝翔 | 臺灣 |
| 13. | 冷卻泵 | CBK4-30/3 | 洛凱 | 臺灣 |
| 14. | 機床熱交換器 | HPW-10AF | 同飛/溫亨 | 河北/上海 |
| 15. |
|
|
|
|
