| 安裝方式 | 立式 |
|---|---|
| 刀具數量 | 20.0 |
| 定位精度 | 0.005 |
| 動力類型 | 電動 |
| 類型 | 立式加工中心 |
| 售后服務 | 保修一年 |
| 主電機功率 | 5.5 |
| 主軸轉速范圍 | 8000rpm |
| 界面語言 | 中文 |
| 是否庫存 | 是 |
| 作用對象 | 五金 |
| 適用行業 | 冶金 |
| 布局形式 | 立式 |
| 品牌 | 山東龍澤數控機床 |

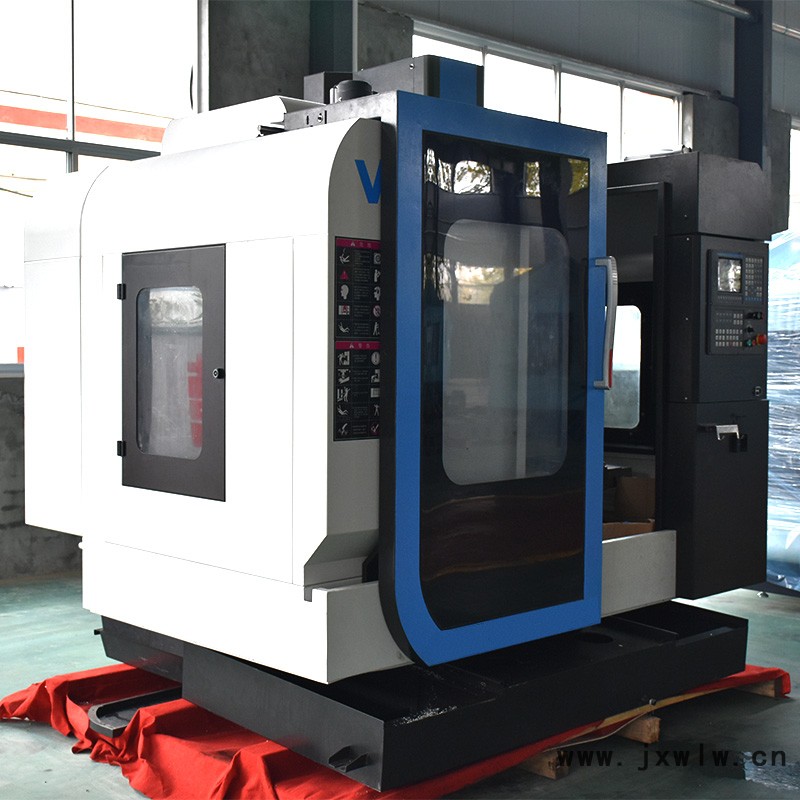

| 型號 | VMC650立式加工中心 |
| 加工定制 | 是 |
詳細技術參數售前資料
主要技術參數
1、 技術規格
① 行程
X軸：650mm
Y軸：450mm
Z軸：500mm
主軸端面至工作臺面距離：130~630mm
② 工作臺
工作臺面積：900×450mm
工作臺最大負荷：800kg
T型槽（槽×寬×中心距）：5×14×110
③ 主軸
主電機功率： 5.5kw主軸內錐：BT40
主軸轉速： 8000rpm
刀庫 16斗笠或者20把圓盤
④ 快速位移:
X/Y軸快移：36m/min
Z軸快移：30m/min
切削進給速度：1~10000mm/min
⑤ 精度
定位精度：0.025（國標）±0.005mm(實測)
重復定位精度：0.015（國標）±0.005mm(實測)
2、 CNC控制系統
系統具有完善可靠的聯鎖、安全保護和故障診斷報警等功能，配有RS232標準通訊接口，可與計算機進行程序控制與存儲，能實現DNC加工（依系統不同有差異）。
●國產廣數或者knd 總線數控系統，其他系統可選擇配置
3、 電源裝置
電源形式三相交流380V±10% 50Hz±10%
用電容量12KVA
4、 冷卻系統
水箱容積：200L
冷卻泵功率：180W
冷卻泵流量：12L/min
額定揚程： 40m
5、 氣源
使用氣壓： 0.5MPa
6、 機床外形尺寸及重量
機床外形尺寸:2200×2000×2250mm
機床重量: 4200Kg
一、 機床的隨機附件
| 序號 | 名 稱 | 規格或標記 | 數量 | 備注 |
| 1 | 彈簧夾頭刀柄 | MAS BT40-ER32-100 | 1 |
|
| 2 | 卡簧 | 6、8、10、12、16、20 | 各1 |
|
| 3 | 拉釘 | P40T-1-MAS403 | 1 |
|
| 4 | 可調墊鐵及螺栓 | 自制件 | 8套 |
|
二、 主要外購件清單
| 序號 | 名稱 | 型號或圖號 | 產地 | 數量 | 備注 |
| 1 | 主軸單元 | BT40 | 臺灣丹銓 | 1套 |
|
| 2 | 增壓打刀缸 | 3500 | 臺灣尚品 | 1套 |
|
| 3 | 斗笠式刀庫 | BT40#-16T | 臺灣岡田 | 1套 |
|
| 4 | 圓盤式刀庫 | BT40#-16T | 臺灣岡田 | 1套 |
|
| 5 | X向滾珠絲杠副 | XHS714501201 | 臺灣 | 1副 |
|
| 6 | Y向滾珠絲杠副 | XHS714501202 | 臺灣 | 1副 |
|
| 7 | Z向滾珠絲杠副 | XHS714502201 | 臺灣 | 1副 |
|
| 8 | 主軸專用軸承 | 7602030TN | 日本NSK | 1套 |
|
| 9 | 彈性聯軸器 | SFC-050DA-19-22 | 日本三木 | 3套 |
|
| 10 | 冷卻泵 | PM-12A | 簡陽 | 1套 |
|
| 11 | 潤滑系統 | 單線阻尼式 | 貝奇爾 | 1套 |
|
| 12 | 氣動系統 |
| 臺灣亞德客 | 1套 |
|
