| 產地 | 浙江 |
|---|---|
| 產品類型 | 全新 |
| 電流 | 交流 |
| 動力形式 | 等離子 |
| 負載持續率 | ** |
| 工作形式 | 切割 |
| 加工精度 | 精密 |
| 驅動形式 | 自動 |
| 用途 | 切割 |
| 作用對象 | 金屬 |
| 作用原理 | 逆變 |
| 是否二手 | 全新 |
| 品牌 | 電弧能源 |
| 型號 | DHNY-4000X12000 |
| 保護氣流類型 | 空氣，氧氣 |
功能配置及技術參數
機器主要技術參數
規格型號： EC30 EC35 EC40 EC45 EC50 EC55 EC60 EC65 EC70 EC75 EC80
橫向軌距：W/mm 3000 3500 4000 4500 5000 5500 6000 6500 7000 7500 8000
有效切割寬度： W-500-200x割炬升降體數量
**小平行切割寬度： 200mm
有效切割長度： 縱向軌長-2500mm
驅動方式： 雙邊同步
切割工作臺高度： 400mm（干式）、450m'm（水床）、600mm（側吸、下吸）
主機外形寬度：mm 3700 4200 4700 5200 5700 6200 6700 7200 7700 8200 8700
主機外形尺寸： 長2850mm、高2250mm
**大空程速度： 1500m/min
主機總功率： 3.0KW(僅為主機功率，等離子功率由客戶選擇的等離子型號決定）
輸入電壓： 單相220V/50Hz
主機總重量： 1750KG~3500KG
機器制造標準
機器精度標準： JB/T 5012-2011(eqv ISO8206-1991) 《坐標式氣割機》
機器切割質量標準： JB/T 10045.3-1999 《熱切割 氣割質量和尺寸偏差》
JB/T 10045.4-1999 《熱切割 等離子弧切割質量和尺寸偏差》
機器基本配置

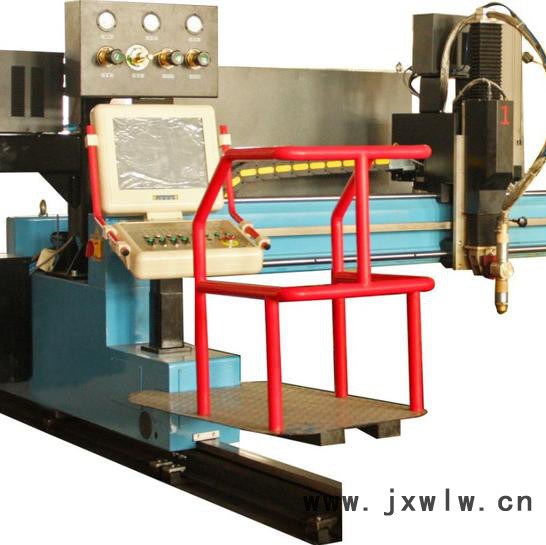

操作控制臺： 配置１７寸工業級液晶顯示器
電氣控制柜： 獨立電氣控制集成電路板，IP52級
驅動伺服系統： 3套日本松下交流伺服驅動系統
減速機： ３套日本新寶精密行星減速機
安全保護裝置： 三色警燈、操作者站臺、行程限位、總電源開關、急停開關
客戶選項
數控系統： MicroEDGE Pro ，上海交大F2500 ，EDGE pro OEM
套料軟件： 澳大利亞FastCAM ， 海寶TubonEST & ProNEST
小孔切割技術： 需選擇自動氣體精細等離子系統和高端套料軟件
操作方式： 左操作，可以選擇右操作
縱向?qū)к夐L(zhǎng)度： 根據客戶需要確定導軌長度
輸入方式： 工業鍵盤，可以選擇觸摸屏
機柜空調： 可選擇機柜工業空調。
工作臺方式： 普通工作臺，水床工作臺，側抽風工作臺，下抽風工作臺
地梁型號： 鋼筋混凝土地梁(客戶自制），200X300mmH型鋼（乾坤可以供貨）
縱向?qū)к墸?nbsp; 24KG/38kg精磨導軌，客戶確定長度，可以選擇43KG精磨重軌
縱向能源供給方式： 工程拖鏈，可以選擇上或者下拖鏈。
特殊標記裝置： 軌跡噴粉劃線裝置，高頻沖打裝置，重力沖打裝置
破口切割裝置； 等離子3D破口曲線切割，等離子直線破口切割裝置。
遙控器： 機器有線遙控器，機器無線遙控器
等離子切割系統配置
等離子割炬數量： 可以配置1只或者2支等離子槍?zhuān)部梢耘渲枚嘀坏入x子割槍。
等離子型號： 可以配置所有型號進口空氣等離子和精細等離子
等離子弧壓調高器： 250AC/Sensor THC內置弧壓調高器，Q250DC/QK-HYD外置弧壓調高器
等離子防碰撞： 接近式防碰撞，磁性防碰撞
火焰切割系統配置
火焰割炬數量： 可以選擇多套火焰割槍和升降裝置Q250DC
自動點火裝置： 可以選擇自動點火裝置
割炬高度控制： 可以選擇國產或者進口電容式火焰割槍自動高度控制器
燃?xì)鈿怏w種類： 丙烷，如果是其他種類氣體應該說明。
火焰切割厚度： 單槍切割厚度6~200mm
直條切割槍?zhuān)?nbsp; **多可以選擇12支直條槍裝配于后橫梁
火焰切割附加設備： 直線三割炬，直條排槍切割，Y型切割裝置
周邊設備選項
廢料切割裝置： 便攜式手動等離子切割系統，手持火焰割槍
除塵工作臺： 模塊化排煙除塵工作臺
煙塵凈化器： QKDH8T，QKDH12T，QKDH18T，QKDH24T
主機電源穩壓器： 3KW/220VAC/HZ50，5KW/220VAC/HZ50
空氣三級過濾設備： 根據等離子用氣量選擇。
拖鏈高置三腳架： 拖鏈高置三腳架、支撐槽鋼
