| 類型 | 模擬示波器 |
|---|---|
| 通道數 | 2 |
| 帶寬 | 60（MHz） |
| 采樣率 | 500MS/s（GS/s） |
| 記錄長度 | 10M（k） |
| 波形捕獲率 | 標準（wfms/s） |
| 外形尺寸 | 190mm(長)×120mm（高）×18mm（寬）（mm） |
| 重量 | 2（kg） |
| 加工定制 | 是 |
| 品牌 | 利利普 |
| 型號 | VDS2062 |
| |||||||||||||||||||||||||||||||||||||||||

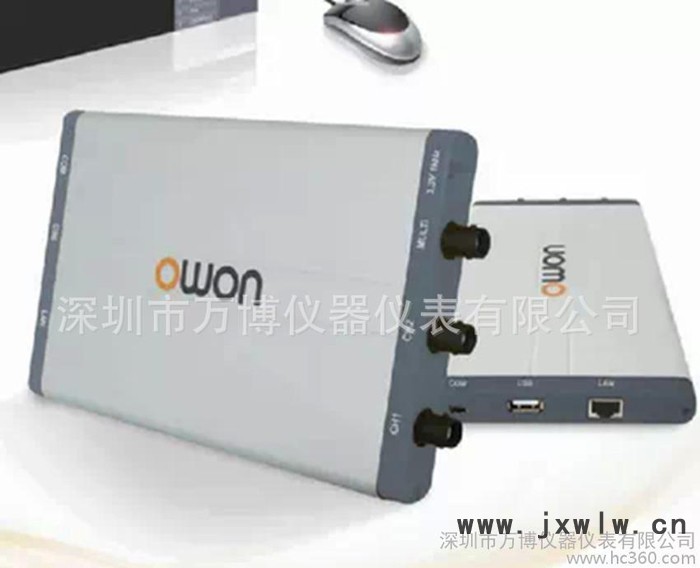

- 雙通道超薄設計，厚度僅普通示波器一半，方便攜帶
- **高100MHz帶寬，高達1GSa/s實時采樣率
- 存儲深度10M
- 友好的人機互動畫面；FFT，X-Y，波形同屏顯示
- 多種觸發模式：邊沿、視頻、斜率、脈寬、交替
- **USB 隔離功能，有效保護電腦，減小信號干擾
- USB 供電，LAN 遠程操控（可選）
電子線路檢測 電路功能測試 設計與制造測試 教育和技術培訓
| 產品型號 | VDS1022I | VDS1022 | VDS2062 | VDS3102 | VDS3104 | |
| 帶寬 | 25MHz | 60MHz | 100MHz | |||
| 通道 | 2通道（USB隔離） | 2通道 | 4通道 | |||
| 實時采樣率 | 100MS/s | 500MSa/s | 1GSa/s | |||
| 上升時間 （BNC上典型的） | ≤14ns | ≤5.8 ns | ≤3.5 ns | |||
| 時基范圍 | 5ns/div～100s/div ，按 1～2～5 進制方式步進 | 2ns/div～100s/div，按 1～2～5 進制方式步進 | ||||
| 采樣方式 | 普通采樣、峰值檢測、平均值 | |||||
| 存儲深度 | 5K | 10M | ||||
| 輸入耦合 | 直流、交流、接地 | |||||
| 輸入阻抗 | 1MΩ±2%，與10pF±5pF 并聯 | |||||
| 時基精度 | ±100ppm | |||||
| 時間間隔（△T）測量**度 | 單次：±(1采樣間隔時間+100ppm×讀數+0.6ns)，>16個平均值：±(1采樣間隔時間+100ppm×讀數+0.4ns) | |||||
| 垂直靈敏度 | 5mV/div～5V/div | |||||
| 垂直分辨率 | 8比特分辨率，兩個通道同時采樣 | |||||
| **大輸入電壓 | 400V峰值 （DC + AC 峰值 | 40V 峰值（DC + AC 峰值） | ||||
| 探頭衰減系數 | 1X，10X，100X，1000X | |||||
| 通道間的隔離度 | 50Hz: 100 : 1，10MHz: 40 : 1 | |||||
| 波形內插 | Sin(x)/x | |||||
| 位移范圍 | ±10 格 | ±1V (5mV~100mV), ± 50V (200mV ~ 5V) | ±1V (2mV~100mV), ±50V (200mV~5V) | ±2V (2mV~200mV), ±50V (500mV~5V) | ||
| 單次帶寬 | 滿帶寬 | |||||
| 低頻響應（交流耦合-3Db） | ≥5Hz（在BNC 上） | |||||
| 直流增益**度 | ±3% | |||||
| 觸發類型 | 邊沿觸發，脈寬觸發，視頻觸發，斜率觸發，交替觸發 | |||||
| 觸發耦合方式 | DC耦合、AC耦合、LF仰制、HF仰制 | |||||
| 觸發電平范圍 | 內部 | 距屏幕中心±5 格 | ||||
| 觸發電平**度 （典型的） 適用于上升和下降≥20ns的信號 | 內部 | ±0.3格 | ||||
| 釋抑范圍 | 100ns ～ 10s | |||||
| 信號制式和行/場頻率 （視頻觸發類型） | 支持標準的 NTSC、PAL 和 SECAM 廣播制式 | |||||
| 觸發方式 | 自動、正常、單次 | |||||
| 光標測量 | 光標間電壓差(△V)、光標間時間差(△T) | |||||
| 自動測量 | 峰-峰值、平均值、均方根值、頻率、周期**大值**小值、頂端值、底端值、幅度、過沖、預沖、 上升時間、下降時間、正脈沖、負脈寬、正占空比、負占空比、延遲A→B↑、延遲A→B↓ | |||||
| 數學操作 | 加、減、乘、除、FFT | |||||
| 李沙育圖形 | 帶寬 | 滿帶寬 | ||||
| 相位差 | ±3 degrees | |||||
| 標準接口 | USB1.1(隔離) | USB1.1 | USB2.0；LAN接口（可選） | |||
| 多功能接口 | 信號類型 | 同步輸入、同步輸出、通過/失敗輸出、外部觸發輸入 | ||||
| 電平標準 | TTL | |||||
| 電源 | ≤1.5W | ≤5W | ||||
| 尺寸 | 170mm(長)×120mm（高）×18mm（寬） | 190mm(長)×120mm（高）×18mm（寬） | ||||
| 重量 | 約0.26公斤（主機） | 約0.30公斤（主機） | ||||
僅供參考，請以實物為準
電源線

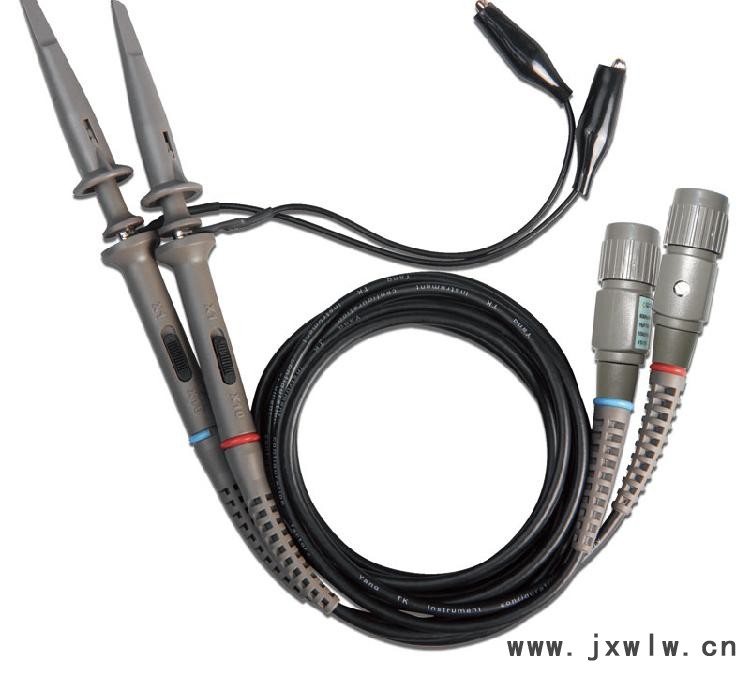

探筆

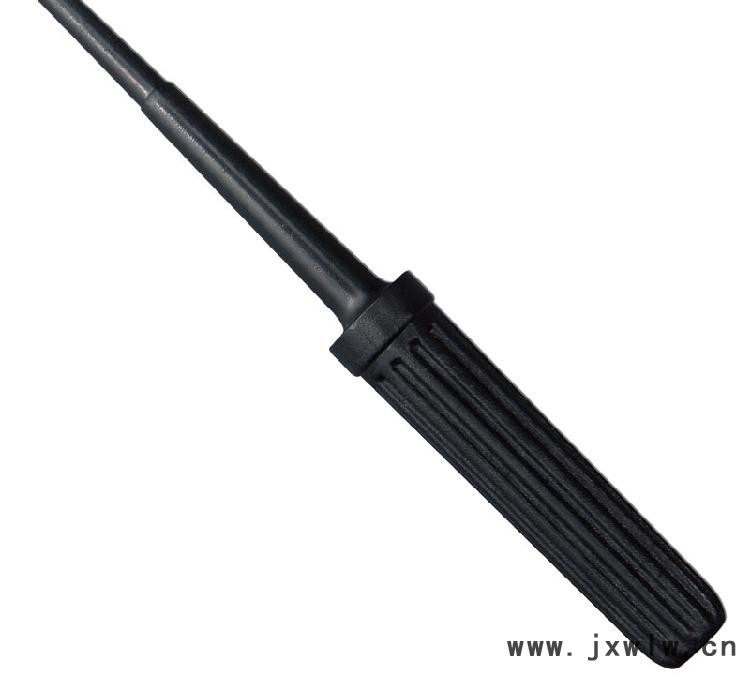

探筆校正筆
驅動光盤
產品說明書

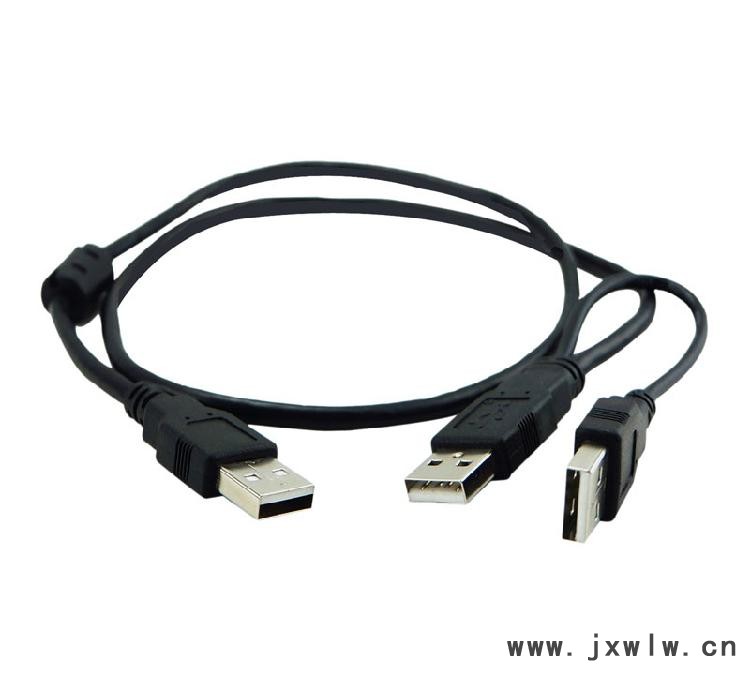

USB數據線

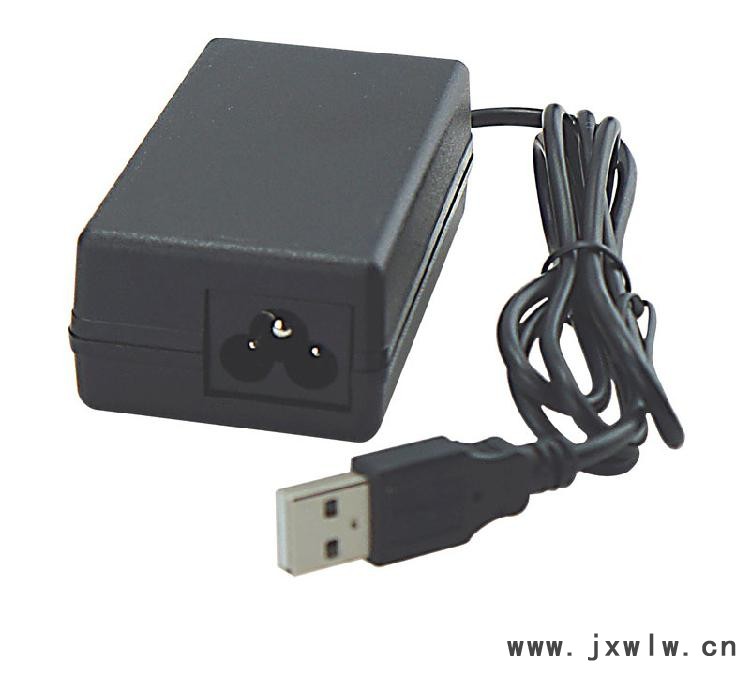

適配器

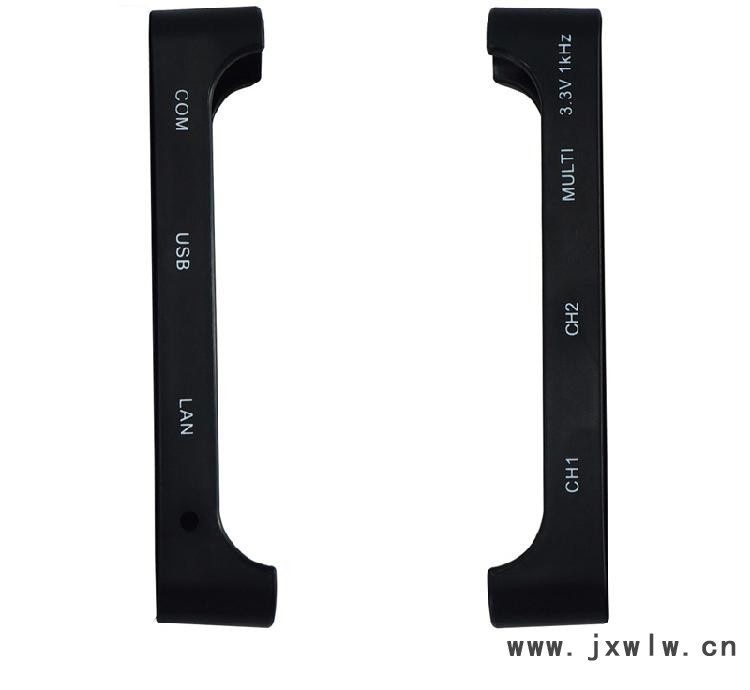

硅膠套
