| 類型 | 數字示波器 |
|---|---|
| 通道數 | 2 |
| 帶寬 | 150（MHz） |
| 采樣率 | 1（GS/s） |
| 記錄長度 | 10M（k） |
| 外形尺寸 | 標準（mm） |
| 重量 | 5（kg） |
| 加工定制 | 否 |
| 品牌 | 利利普 |
| 型號 | EDS152C |
| |||||||||||||||||||||||||||||||||||||||||
- 全系列帶寬覆蓋60MHz～300MHz；
- 實時采樣率覆蓋500MS/s～3.2GS/s范圍；
- 10M存儲深度；
- 全自動量程功能，輕松實現即觸即測效果；
- Pass/Fail功能和觸發同步輸出功能；
- 新增電流測量功能；
- 支持SCPI通信功能；
- 8英寸800×600高分辨率大尺寸顯示；
- 拇指寬度的超薄機身，占用更小的工作空間；
- 支持電池選配；
電子線路檢測 電路功能測試 設計與制造測試 教育和技術培訓 汽車維修檢測
| 型號 | EDS062C | EDS072C | EDS102C | EDS112C | EDS202C | EDS302C | EDS312C | ||
| 帶 寬 | 60MHz | 70MHz | 100MHz | 200MHz | 300MHz | ||||
| 實時采樣率 | 500MS/s | 1GS/s | 2GS/s | 2.5GS/s | 3.2GS/s | ||||
| 上升時間 （BNC上典型的） | ≤5.8ns | ≤5ns | ≤3.5ns | ≤1. 7ns | ≤1.17ns | ||||
| 時基范圍 | 5ns/div ~ 100s/div， 按1 ~ 2 ~ 5進制方式步進 | 2ns/div ~ 100s/div， 按1 ~ 2 ~ 5進制方式步進 | 1ns/div ~ 100s/div， 按1 ~ 2 ~ 5進制方式步進 | ||||||
| 存儲深度 | 10M | ||||||||
| 通 道 | 2通道 + 外部觸發 | ||||||||
| 顯 示 | 8英寸TFT (真彩色) 液晶屏幕，65535色，800×600像素 | ||||||||
| 時間間隔（△T） 測量**度 | 單次：±(1采樣間隔時間+100ppm×讀數+0.6ns)>16個平均值：±(1采樣間隔時間+100ppm×讀數+0.4ns) | ||||||||
| 輸入耦合 | 直流、交流、接地 | ||||||||
| 輸入阻抗 | 1MΩ±2%，與15pF±5pF并聯 | ||||||||
| 垂直靈敏度 | 2mV/div~10V/div(在輸入BNC處) | ||||||||
| 垂直分辨率 | 8bit分辨率，兩個通道同時采樣 | ||||||||
| **大輸入電壓 | 400V (DC+AC峰值、1MΩ輸入阻抗) （10：1探頭衰減） | ||||||||
| 觸發類型 | 邊沿觸發、視頻觸發、交替觸發、脈寬觸發、斜率觸發 | ||||||||
| 探頭衰減系數 | 1X, 10X, 100X, 1000X | ||||||||
| 通道間的隔離度 | 50Hz：100：1，10MHz：40：1 | ||||||||
| 波形內插 | Sin(x)/ x | ||||||||
| 位移范圍 | ±1V(2mV~50mV), ±10V(100Mv~1V),±100V(2V~10V) | ||||||||
| 低頻響應 (交流耦合，-3Db) | ≥5Hz (在BNC上) | ||||||||
| 直流增益**度 | ±3% | ||||||||
| 觸發耦合方式 | DC耦合、AC耦合、LF抑制、HF抑制 | ||||||||
| 觸發方式 | 自動、正常、單次 | ||||||||
| 觸發電平范圍 | 內部 | 距屏幕中心±6格 | |||||||
| EXT | ±600mV | ||||||||
| EXT/5 | ±3V | ||||||||
| 觸發電平**度 （典型的） 適用于上升和下降時間≥20ns的信號 | 內部 | ±0.3格 | |||||||
| EXT | ±(40mV+6%設定值) | ||||||||
| EXT/5 | ±(200mV+6%設定值) | ||||||||
| 觸發靈敏度 （視頻觸發、典型的） | 內部 | 2格峰間值 | |||||||
| EXT | 400mV | ||||||||
| EXT/5 | 2V | ||||||||
| 信號制式和行/場頻率 （視頻觸發類型） | 支持任何場頻或行頻的NTSC、PAL和SECAM廣播系統 | ||||||||
| 自動測量 | 峰-峰值、均值、均方根值、頻率、周期**大值**小值、頂端值、底端值、幅度、過沖、預沖、 上升時間、下降時間、正脈沖、負脈寬、正占空比、負占空比、延遲A→B↑、延遲A→B↓ | ||||||||
| 數學操作 | 加、減、乘、除、FFT | ||||||||
| 存儲波形 | 15組波形 | ||||||||
| 李沙育圖形 | 帶寬 | 滿帶寬 | |||||||
| 相位差 | ±3 degrees | ||||||||
| 電流測量范圍 | 100mA/V~1KA/V | ||||||||
| 光標測量 | 光標間電壓差（△V），光標間時間差（△T） | ||||||||
| 標準接口 | USB HOST（U盤儲存）、USB DEVICE、LAN、AUX（觸發輸出/PassFail）、VGA / RS232 (選配) | ||||||||
| 電 源 | 100~240VACRMS,CATⅡ | ||||||||
| 電 池 | 7.4V,8000mAh | ||||||||
| 尺 寸 | 340mm (長)×155mm (高)×70mm (寬) | ||||||||
| 重 量 | 1.8公斤（主機） | ||||||||
僅供參考，請以實物為準

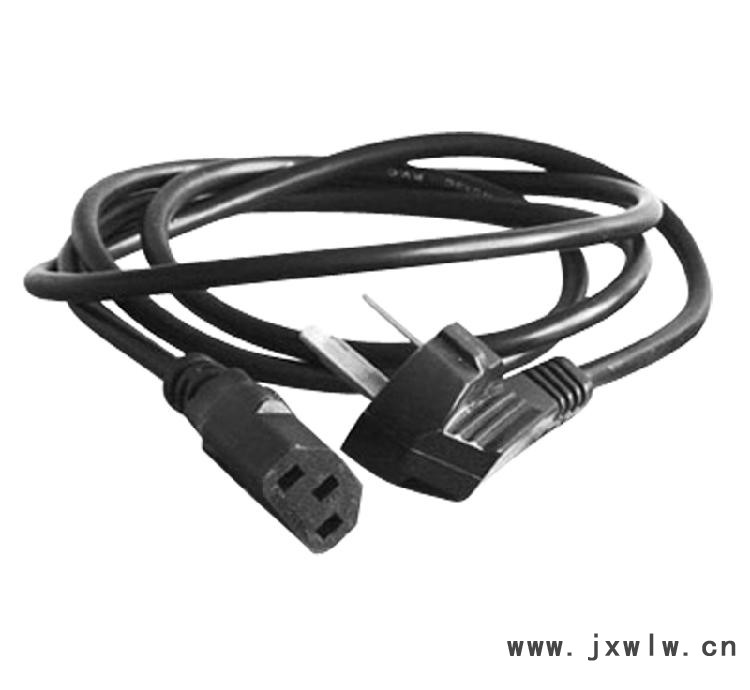

電源線
探筆
探筆校正筆
USB數據線
驅動光盤
產品說明書

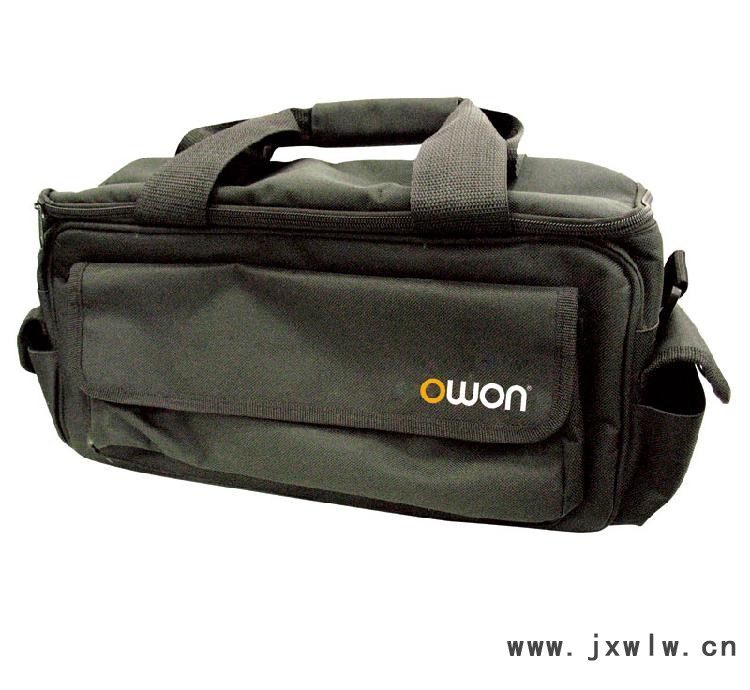

便攜包( 選配）
電池（選配）
