| 類型 | 數字示波器 |
|---|---|
| 通道數 | 2 |
| 帶寬 | 100（MHz） |
| 采樣率 | 1（GS/s） |
| 記錄長度 | 2m（k） |
| 波形捕獲率 | *（wfms/s） |
| 外形尺寸 | 310(W) x 142(H) x 140(D)mm（mm） |
| 重量 | 2.5kg（kg） |
| 加工定制 | 是 |
| 品牌 | Gwinstek/固緯 |
| 型號 | GDS-1102A-U |
| |||||||||||||||||||||||||||||||||||||||||
固緯電子Good Will Instrument Co. Ltd以一家以信譽GOOD WILL為名的電子量測儀器制造商，創立于1975年，是臺灣創立最早且最具規模之專業電子測試儀器大廠。當時臺灣的產業環境幾乎所有精密電子量測儀器只能倚賴歐美進口品，三位創辦人同心協力、克服萬難，成功研發并開啟國人自制電子測試儀器的先河，大幅降低產業測試成本，貢獻國內電子產業界。固緯電子開發出國內第一臺液晶數位式示波器，成為唯一能和歐、美大廠競爭的臺灣廠商！從電源供應器的研發起步，固緯逐步發展成大中華電子儀器界規模最大，產品線最齊全之專業儀器制造廠，包括示波器、頻譜分析儀、信號源、電源供應器、基礎量測儀器及其他安全與視訊監控系統等等三百多項產品。
除了致力提供了國內產、學界更優質、更經濟實惠的量測解決方案外，固緯電子更放眼全球儀器市場，以自有品牌GW Instek行銷國際，將臺灣品牌推向世界舞臺。如今固緯電子海外分公司據點遍布臺灣、中國、美國、日本、韓國及馬來西亞等地，產品更是行銷服務全球80 余國。固緯電子優異的品質更多次榮獲國家級優良獎項，獲得全球用戶一致的肯定與信賴。固緯集團累積逾34年豐厚的研發、制造與行銷經驗，GW Instek品牌已成為電子量測儀器的代名詞。固緯電子產品以品質耐用、操作容易、價格實惠深受多家知名大廠愛用，成為最受市場喜愛的知名量測儀器品牌之一。
在量測的世界里，固緯相信唯有信賴才是一切的基石。固緯電子每年投入營收的7%作研發費用，堅持創新與高品質的產品研發，以可靠耐用的商品與用戶口碑，贏得客戶信賴，成功開拓全球市場。固緯GW Instek儀器產品的穩定性和耐用性早已響譽國際，并有健全的全球銷售與客戶服務網絡就近提供客戶最即時便利的服務，部分商品享有終身保固服務。固緯電子不斷精進技術，提升服務品質，創造品牌價值，點滴累積客戶的信賴度，更不斷提升研發、制造、行銷方面競爭力，持續深耕品牌經營，將GW Instek品牌打造為最可靠、最值得信賴的電子量測守護者，為客戶創造最高價值！固緯電子信守品牌承諾，滿足客戶需求，致力打造一個值得顧客信賴、有所依靠的GW Instek優質品牌，達成客戶、同仁、股東滿意，共同追求固緯永續經營、回饋社會的目標。
固緯電子GW Instek于2005年導入嶄新設計的CIS企業識別，為成穩的企業再注入新的元素，展現創新積極、更有活力的企業形象。固緯電子以落實經營理念，貫徹品牌精神，期許與顧客持續建立更深遠良好的互動關系。

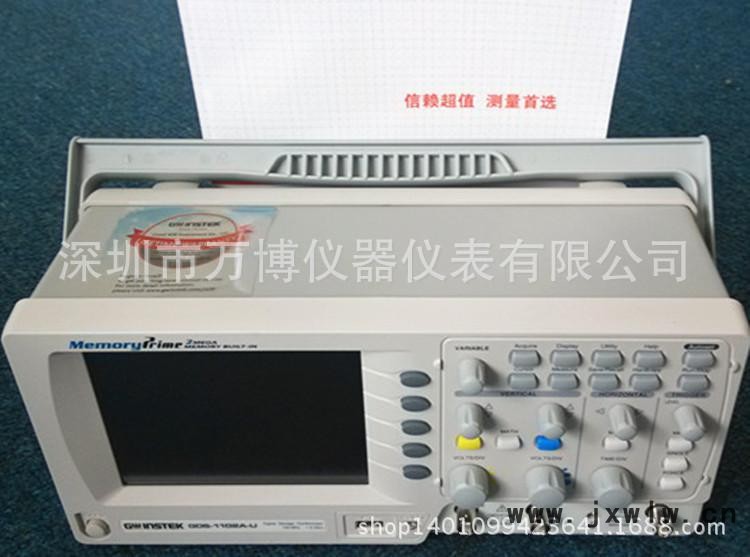

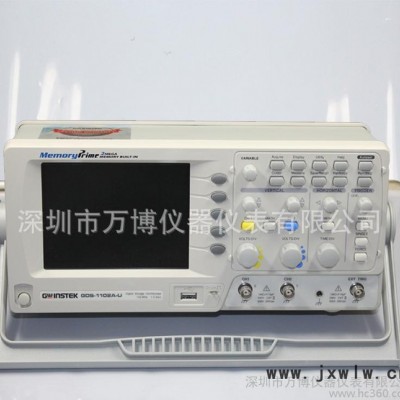

2通道, 150 / 100 / 70 MHz頻寬
雙取樣模式: 1GSa/s即時取樣率以及25GSa/s等效取樣率
內2M超大記憶體
垂直電壓提供: 2mV~10V/div范圍
水平時間掃描范圍1ns~50s/div
全系列5.6”彩色無亮點TFT LCD
數學運算提供+, -, x, FFT, FFTrms, Zoom FFT
支持27項自動量測功能
USB Host&USB Device接口
Go/NoGo功能
數據記錄器
終身保固
隨著訊號的日趨復雜, 數字示波器就算取樣率再高也很有可能無法完整的呈現訊號的全貌或是訊號與訊號之間的相對關系. GDS-1000A-U系列數字示波器, 提供 70/ 100/ 150MHz頻寬以及1GSa/s高速實時取樣速度, 全新的MemoryPrime technolog更優化一般數字示波器因?yàn)殚L(zhǎng)內存可能導致的波型更新率下降的問題, 讓您在最有效率的狀況下全速分析波型的細節.
5.7”高解析的彩色無亮點的TFT顯示器, USB Host 及Device 接口的支持, 友善的操作人機接口...更重要的是GDS-1000A-U全系列均提供終身保固計劃! 這所有的一切GW Instek只為了讓追求卓越的您能夠在花費最小測試成本下取得最大的利益, 并讓您在工作上大顯身手.
| GDS-1072A-U | GDS-1102A-U | GDS-1152A-U | |
垂直系統 | |||
| 通道數 | 2 | ||
| 帶寬 | DC ~ 70MHz (-3dB) | DC ~ 100MHz (-3dB) | DC ~ 150MHz (-3dB) |
| 上升時間 | <約5ns | <約3.5ns | <約2.3ns |
| 靈敏度 | 2mV/div ~ 10V/div (1-2-5 步進) | ||
| 精確度 | ±(3% x |讀出數值|+0.1 div + 1mV) | ||
| 輸入耦合 | AC, DC & 接地 | ||
| 輸入阻抗 | 1MΩ±2%, ~15pF | ||
| 極性 | 正向 ，反向 | ||
| 最大輸入 | 300V (DC+AC peak), CATII | ||
| 波形信號處理 | + , - , x, FFT, FFTrms, Zoom FFT | ||
| 偏移范圍 | 2mV/div ~ 50mV/div : ±0.4V 100mV/div ~ 500mV/div : ±4V 1V/div ~ 5V/div : ±40V 10V/div : ±300V | ||
| 帶寬限制 | 20MHz (-3dB) | ||
觸發系統 | |||
| 觸發源 | CH1 , CH2 , 電源, 外部觸發 | ||
| 觸發模式 | 自動, 普通, 單次, TV, 邊沿, 脈寬 | ||
| 觸發耦合 | AC , DC , 低頻抑制 , 高頻抑制 , 噪聲抑制 | ||
| 靈敏度 | DC ~ 25MHz : 約 0.5div 或 5mV | ||
外部觸發 | |||
| 范圍 | ±15V | ||
| 靈敏度 | DC ~ 25MHz : ~ 50mV ; 25M ~ 150MHz : ~15mV | ||
| 輸入阻抗 | 1MΩ±2% , ~ 15pF | ||
| 最大輸入 | 300V (DC AC peak) , CATII | ||
水平系統 | |||
| 掃瞄范圍 | 1ns/div ~ 50s/div (1-2.5-5 步進); 滾動模式 : 250ms/div ~ 50s/div | ||
| 顯示模式 | 主時基, 窗口, 窗口放大, 滾動, X-Y | ||
| 準確度誤差 | ±0.01% | ||
| 前置觸發 | 最大10 div | ||
| 后置觸發 | 1000 div | ||
X-Y 模式 | |||
| X-軸輸入 | 通道 1 | ||
| Y-軸輸入 | 通道 2 | ||
| 相位移 | ±3° 在 100kHz | ||
信號獲取系統 | |||
| 實時采樣率 | 最大1GSa/s | ||
| 等效采樣率 | 最大25GSa/s | ||
| 垂直分辨率 | 8bit | ||
| 記錄長度 | 最大2 Mega點 | ||
| 獲取模式 | 采樣, 峰值偵測, 平均 | ||
| 峰值測量 | 10ns (500ns/div ~ 10s/div) | ||
| 平均次數 | 2 , 4 , 8 , 16 , 32 , 64 , 128 , 256 | ||
游標及測量系統 | |||
| 電壓測量 | Vpp , Vamp , V avg , Vrms , Vhi , Vlo , Vmax , Vmin , Rise Preshoot/Overshoot , Fall Preshoot/Overshoot | ||
| 時間測量 | 頻率, 周期, 上升時間 ,下降時間, 正脈寬，負脈寬, 占空比 | ||
| 延遲測量 | 8種時間延遲量測 | ||
| 游標測量 | ΔV ΔT | ||
| 計頻器 | 分辨率: 6 位 | ||
控制面板功能 | |||
| 自動設定 | 自動調整垂直系統，水平系統，觸發電平 | ||
| 存儲 | 高達15組面板設定 | ||
| 波形存儲 | 15 組波形 | ||
顯示系統 | |||
| TFT LCD | 5.7英吋 | ||
| 顯示分辨率 | 234 x 320 點 | ||
| 顯示格線 | 8 x 10 格 | ||
| 顯示亮度 | 可調整 | ||
接口 | |||
| USB Device | USB1.1 & 2.0 全速兼容 (不支持印表機和FLASH閃存) | ||
| USB Host | 圖像 (BMP), 波形數據 (CSV), 和面板設定 (SET) | ||
電源 | |||
| 電壓范圍 | AC 100V ~ 240V , 48Hz ~ 63Hz , 自動選擇 | ||
其他功能 | |||
| 多國語言選單 | 有 | ||
| 即時幫助 | 有 | ||
附件 | |||

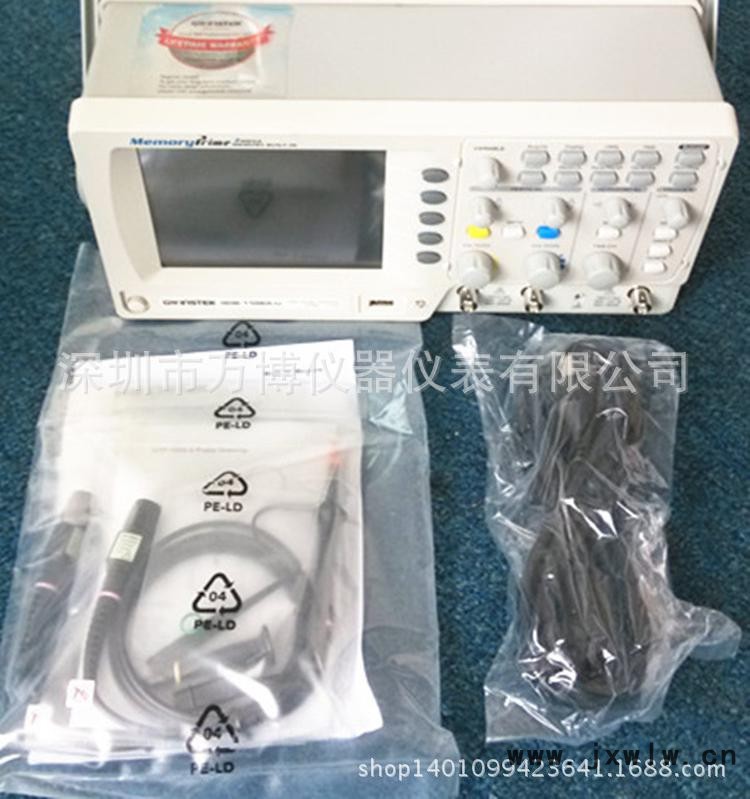

| 用戶手冊 x 1 電源線 x 1 GTP-150A-2 探棒(10:1/1:1) x 2 | |||
| 尺寸和重量 | |||
| 310(W) x 142(H) x 140(D)mm 約 2.5kg | |||
