| 類型 | 數字示波器 |
|---|---|
| 通道數 | 2 |
| 帶寬 | 60（MHz） |
| 采樣率 | 1（GS/s） |
| 記錄長度 | 2.5M（k） |
| 波形捕獲率 | 標準（wfms/s） |
| 外形尺寸 | 370mm x 180mm x 120（mm） |
| 重量 | 5（kg） |
| 加工定制 | 否 |
| 品牌 | 利利普 |
| 型號 | MSO7062T |
| |||||||||||||||||||||||||||||||||||||||||

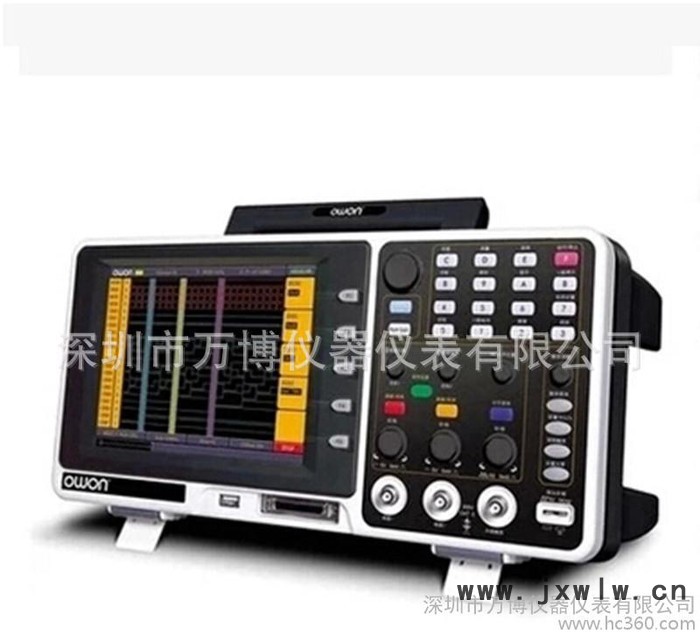

MSO-5022S系列混合數字示波器是OWON進入中高端市場的主打產品，融合了基本邏輯分析儀功能，為解讀分析數字信號提供了豐富的觸發方式：總線觸發、狀態觸發、數據隊列觸發、數據寬度觸發，總線支持多種碼制顯示；支持波形回放、實時顯示；打印功能，支持USB傳輸協議；友好的操作方式、彩色液晶顯示屏
邏輯分析示波器MSO-8202-T存儲深度2M,200M帶寬,2GS/S采樣率,帶邏輯儀功能
主要特點:
1. 集示波器與邏輯分析儀于一體
2. 2 通道+外部觸發+邏輯分析儀
3. 8.0英寸超大彩色液晶屏幕，顯示更清晰
4. 支持USB與電腦進行實時傳輸、顯示
5. 支持U盤存儲
6. 20 多種自動測量功能
示波器部分:
1. 帶寬100MHz(MSO-8102T)
2. 實際采樣率可達 2GS/s(MSO-8102T)
3. 每通道**大存儲深度可達6250個點
邏輯儀部分:
1. 帶寬 66MHz(MSO8102T)
2. 實際采樣率可達20S/s～400MS/s(MSO8102T)
3. 16 輸入通道
應用:
電子線路檢測 電路測試 信號邏輯關系驗證 混合信號電路測量 教育和技術培訓
| 性能參數 | |||||
| 型號 | MSO5022S | MSO7102T | MSO8102T | MSO8202T | |
| 帶寬 | 25MHz | 100MHz | 100MHz | 200MHz | |
| 實時采樣率 | 雙通道 100MS/s | 單通道 1GS/s | 單通道 2GS/s | ||
| 上升時間 | ≤14ns | ≤3.5ns | ≤1.7ns | ||
| 存儲深度 | 每個通道**高可以達6250個點 | 2.5M | |||
| 顯示 | 8.0英寸彩色液晶屏幕,640 x 480像素 | ||||
| 通道 | 雙通道+外部觸發+邏輯分析儀 | ||||
| 掃速范圍 | 5ns/div-100s/div按 1-2.5-5進制方式步進 | 2ns/div-100s/div按 1-2-5進制方式步進 | 1ns/div-100s/div按 1-2-5進制方式步進 | ||
| 靈敏度范圍 | 5mV/div -5V/div | 2mV/div -10V/div | |||
| 直流增益**度 | ±3% | ||||
| 垂直分辨率 | 8 比特 | ||||
| **大輸入電壓 | 300V(PK-PK) CATⅡ | 400V(PK-PK) CATⅡ | |||
| 輸入電阻 | 1MΩ±2%，與20pF±3pF并聯 | ||||
| 觸發類型 | 邊沿、視頻、交替 | ||||
| 存儲波形 | 4組波形 | ||||
| 自動測量 | 峰-峰值、平均值、均方根值、頻率、周期**大值**小值、頂端值、底端值、幅度、過沖、 預沖、上升時間、下降時間、正脈沖、負脈寬、正占空比、負占空比、延遲A-B、延遲A-B | ||||
| 數學操作 | 加、減、乘、除、FFT | ||||
| 電源 | 100-240V ACRMS,50Hz/60Hz,CATⅡ | ||||
| 李沙育圖形 | 帶寬 | 25MHz | 100MHz | 200MHz | |
| 相位差 | ±3 degrees | ||||
| PC接口 | USB | ||||
| 尺寸 | 370mm x 180mm x 120mm | ||||
| 重量 | 2.2KG | ||||
| 邏輯儀部分 | ||||
| 型號 | MSO5022S | MSO7102T | MSO8102T | MSO8202T |
| 采樣率 | 20S/s～100MS/s | 20S/s～400MS/s | ||
| 帶寬 | 33MHz | 66MHz | ||
| 輸入通道 | 16路 | |||
| 存儲深度 | 4M每通道 | |||
| 輸入電阻 | 1MΩ±2% | |||
| 觸發方式 | 邊沿觸發,總線觸發,狀態觸發,連續隊列觸發,間歇隊列觸發, 數據寬度觸發 | |||
| 觸發位置 | 預觸發,中觸發,后觸發 | |||
| 門限電平 | ±10V(4組可調) | |||
| 信號輸入范圍 | ±15V | |||
| 數據搜索 | 支持 | |||
| 數據碼制 | 支持二,十,十六進制 | |||
| 數字濾波 | 可選為無、1或2 | |||
| 設置存儲 | 支持10組設置 | |||
| U盤存儲 | 支持 | |||
