| 類型 | 數字示波器 |
|---|---|
| 通道數 | 4 |
| 帶寬 | 200（MHz） |
| 采樣率 | 2（GS/s） |
| 記錄長度 | 7.6M（k） |
| 波形捕獲率 | 50000（wfms/s） |
| 外形尺寸 | 380×180×115（mm） |
| 重量 | 5（kg） |
| 加工定制 | 否 |
| 品牌 | 利利普 |
| 型號 | EDS204T |
| |||||||||||||||||||||||||||||||||||||||||
- **高200MHz帶寬；高達2GSa/s實時采樣率
- 存儲深度7.6M
- 業內**的高波形捕獲率達50,000 wfms/s
- 水平，垂直方向縮放保存波形
- FFT點數（長度，精度可變）
- 視窗擴展功能 （同一屏幕內實現視窗擴展，方便察看波形異常細節）
- 語音警告
- 8英寸（800 × 600 像素）高清LCD觸控屏
- 豐富的標準口：USB、VGA、LAN
電子線路檢測 電路功能測試 設計與制造測試 教育和技術培訓 汽車維修檢測
| 型號 | EDS104-T | EDS114-T | EDS204-T | |
| 帶 寬 | 100MHz | 200MHz | ||
| 通 道 | 4通 | |||
| 實時采樣率 | 1GS/s | 2GS/s | ||
| 波形捕獲率 | 50,000 wfms/s | |||
| 顯 示 | 8英寸（800×600像素）高清LCD觸摸屏 | |||
| 輸入耦合 | 直流、交流、接地 | |||
| 輸入阻抗 | 1MΩ±2%，與10pF±5pF 并聯 50Ω±1% | |||
| 探頭衰減系數 | 1X, 10X, 100X, 1000X | |||
| **大輸入電壓 | 輸入阻抗1MΩ時400V峰值（DC + AC 峰值），輸入阻抗50Ω時5V峰值（DC + AC 峰值） | |||
| 通道間的隔離度 | 50Hz：100：1，10MHz：40：1 | |||
| 波形內插 | Sin(x)/ x | |||
| 存儲深度 | 7.6M | |||
| 時基范圍 | 2ns/div ~ 100s/div，按1 ~ 2 ~ 5進制方式步進
| |||
| 時間間隔（△T）測量**度 | 單次：±(1采樣間隔時間+100ppm×讀數+0.6ns)>16個平均值：±(1采樣間隔時間+100ppm×讀數+0.4ns) | |||
| 垂直分辨率 | 8bit分辨率，4個通道同時采樣 | |||
| 垂直靈敏度 | 2mV/div~10V/div(在輸入BNC處) | |||
| 模擬帶寬 | 100MHz | 200MHz | ||
| 低頻響應 (交流耦合，-3Db) | ≥5Hz (在BNC上) | |||
| 上升時間（BNC上典型的） | ≤3.5ns | ≤1.7ns | ||
| 直流增益**度 | ±3% | |||
| 觸發類型 | 邊沿觸發、視頻觸發、脈寬觸發、斜率觸發 | |||
| 觸發耦合方式 | DC耦合、AC耦合、LF抑制、HF抑制 | |||
| 觸發電平范圍 | 內部 | 距屏幕中心±6格 | ||
| 觸發電平**度（典型的）**度適用于上升和下降時間≥20ns的信號 | 內部 | ±0.3格 | ||
| 信號制式和行/場頻率（視頻觸發類型） | 支持任何場頻或行頻的NTSC、PAL和SECAM廣播系統 | |||
| 觸發方式 | 自動、正常、單次 | |||
| 自動測量 | 峰-峰值、均值、均方根值、頻率、周期**大值**小值、頂端值、底端值、幅度、過沖、預沖、上升時間、下降時間、正脈沖、負脈寬、正占空比、負占空比、延遲A→B↑、延遲A→B↓ | |||
| 數學操作 | 加、減、乘、除、FFT | |||
| 存儲波形 | 可顯示4組可編輯波形（移動，放大，縮小，擴展顯示等） | |||
| 李沙育圖形 | 帶寬 | 滿帶寬 | ||
| 相位差 | ±3degrees | |||
| 光標測量 | 光標間電壓差（△V），光標間時間差（△T） | |||
| 標準接口 | USB HOST（U盤儲存）、USB DEVICE、LAN、VGA、AUX（觸發輸出/PassFail） | |||
| 電 源 | 100-240 VACRMS，50/60Hz，CATⅡ | |||
| 尺 寸 | 380mm (長)×180mm (高)×115mm (寬) | |||
| 重 量 | 約1.5公斤（主機） | |||
僅供參考，請以實物為準

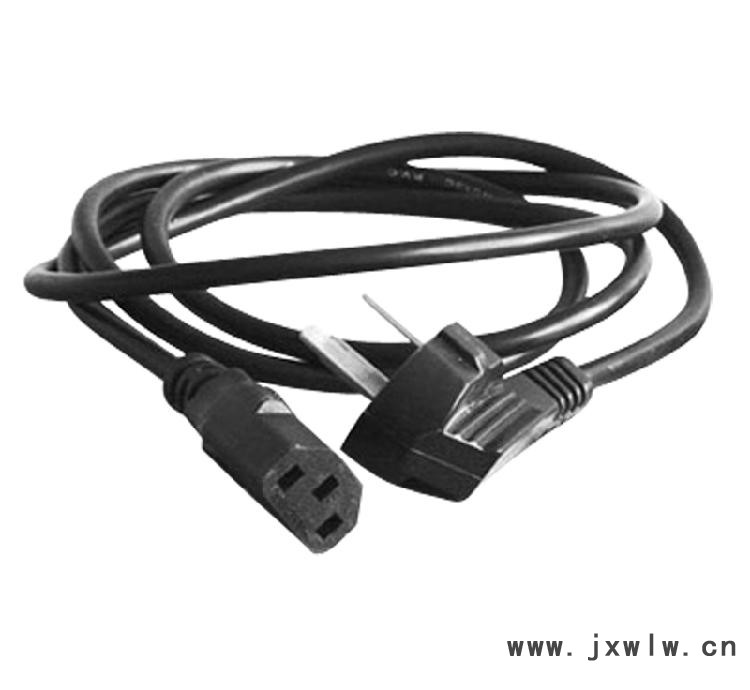

電源線
探筆
探筆校正筆
USB數據線
驅動光盤
產品說明書
便攜包( 選配）
