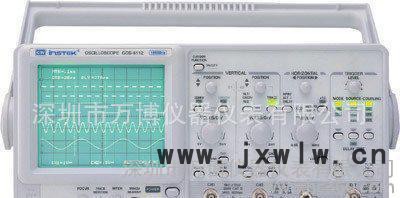

代理固緯頻寬 100 MHz雙頻道GOS-6112模擬示波器
| 類型 | 模擬示波器 | | 通道數 | 2 | | 帶寬 | 100（MHz） | | 采樣率 | 1（GS/s） | | 記錄長度 | 1（k） | | 波形捕獲率 | 1（wfms/s） | | 外形尺寸 | 310*150*445（mm） | | 重量 | 9（kg） | | 加工定制 | 否 | | 品牌 | Gwinstek/固緯 | | 型號 | GOS-6112 | ![]()  | | ￥3088.00 | 已售出3375件 |
|  | | ￥8500.00 | 已售出4268件 |
| | | ￥23500.00 | 已售出1823件 |
|  | | ￥16000.00 | 已售出8715件 |
| |  | | ￥6700.00 | 已售出745件 |
|  | | ￥4000.00 | 已售出3843件 |
|  | | ￥4488.00 | 已售出2400件 |
|  | | ￥24500.00 | 已售出9657件 |
|
|
 ![]() ![]() ![]() ![]() | | ![]() 特點 | 頻寬 100 MHz, 雙頻道, 具延遲掃描功能
內建 6 位數多功能計頻器 (GOS-6103C)
10 組面板設定儲存功能 (GOS-6103 / GOS-6103C)
水平掃描自動換文件功能 (GOS-6103 / GOS-6103C)
7 項光標讀值量測功能
面板鎖定功能
操作設限警告聲
LED 顯示燈
TV 同步分離電路
觸發信號輸出
Z 軸調變輸入功能
采用高穩定度及高可靠性質量的 SMD 技術 |
| | |
| | | 產品敘述產品規格配件訂購信息Download | CRT | | | 類型 | 6 英吋內附刻度線之方形顯示屏 ;
標線位置 0%, 10%, 90%, 100% ; 8 x 10 格 (1 格 = 1 公分) | | 磷光質 | P31 | | 加速器電壓 | 約 16 kV (GOS-6103/GOS-6103C), 約 12kV (GOS-6112) | | 刻度照明 | 連續可調 (GOS-6103/GOS-6103C) | | Z 軸輸入 | 耦合 : DC
感度 : 5V 或以上
最大輸入電壓 : 30V(直流加交流峰值) 在 1kHz 或以下
頻寬 : DC ~ 5MHz | | 垂直系統 | | 感度 | 2mV ~ 5V/DIV, 共 11 檔 (以 1-2-5 順序) | | 感度準確度 | < 3% (顯示在中間 5格的位置) | | 連續可調垂直感度 | 連續可調至 1/2.5 或小于面板設定值 | | 頻寬 (-3dB) | DC ~ 100MHz(2mV/DIV : DC ~ 20MHz) | | 上升時間 | 3.5nS (2mV/DIV : 17.5 nS) | | 訊號延遲 | 可觀察前緣 | | 最大輸入電壓 | 400V (直流加交流峰值) 在 1kHz 或以下 | | 輸入耦合 | AC, DC, GND | | 輸入阻抗 | 1MΩ+2% // 約 25pF | | 垂直模式 | CH1, CH2, DUAL(CHOP/ALT), ADD, CH2 INV. | | 頻寬限制 | 20MHz | | 共模拒斥比 (CMRR) | 50kHz 時為 50:1 或更好 | | 動態范圍 | 在 60MHz 時為 8 格；在 100MHz 時為 6 格 (GOS-6112)
在 100MHz 時為 8 格 (GOS-6103/GOS-6103C) | | 水平系統 | | 水平模式 | MAIN(A), ALT, DELAY(B) | | A (主要的) 掃描時間 | 50nS ~ 0.5S/DIV, 連續可調 (UNCAL) | | B (延遲) 掃描時間 | 50nS ~ 50mS/DIV | | 準確度 | + 3% (在 x 10 MAG 為 + 5%) | | 掃描放大 | x 10 (最大掃描時間 5nS/DIV) | | Hold Off 時間 | 可變動 | | 延遲時間 | 1μS ~ 5S | | 延遲抖動 | 1:20000 或更小 | | 交替分離 | 可變動 | | 觸發 | | 觸發模式 | AUTO, NORM, TV | | 觸發源 | CH1, CH2, LINE, EXT | | 觸發耦合 | AC.DC, HFR, LFR | | 觸發斜率 | "+" 或 "-" 極性或 TV 同步極性 | | 觸發感度 | | 模式 | 頻率 | 內部 | 外部 | | AUTO | 10Hz~20MHz | 0.35 DIV | 50 mV | | | 20MHz~100MHz | 1.5 DIV | 150 mV | | NORM | DC~20MHz | 0.35 DIV | 50 mV | | | 20MHz~100MHz | 1.5 DIV | 150 mV | | TV | sync signal | 1 DIV | 200 mVpp |
| | TV 訊號同步 | TV-V, TV-H | | 最大外部輸入電壓 | 400V (直流加交流峰值) 在 1kHz | | 外部輸入阻抗 | 1MΩ + 5%, // 約 25pF | | X-Y 操作 | | 模式 | X 軸 : 可選擇 CH1, CH2, EXT
Y 軸 : 可選擇 CH1, CH2, CH1 and CH2 | | 感度準確度 | 2mV ~ 5V/DIV+3%; 外部 : 0.1V/DIV+ 5% | | X 軸頻寬 | DC ~ 500kHz (-3dB) | | 相位差 | 3o or less from DC ~ 50kHz | | 輸出訊號 | | 觸發訊號輸出 | 電壓 : 約 25mV/DIV into 50Ω | | 頻率響應 : DC ~ 10MHz | | 校正端子輸出 | 1kHz 方波, 2Vpp+2% | | 光標讀值功能 | | 量測功能 | ΔV，ΔV%，ΔVdB，ΔT，1/ΔT，ΔT%，Δθ | | 分辨率 | 1/100 DIV | | 有效游標范圍 | Vertical: + 3DIV ; Horizontal: + 4DIV | | 面板設定顯示 | 垂直 : V/DIV(CH1,CH2), UNCAL, ALT/CHOP/ADD, INV, probe factor, AC/DC/GND
水平 : S/DIV(MTB,DTB), UNCAL, x 10MAG, delay time, HO
觸發 : source, coupling, slope, level, TV-V, TV-H
其它 : X-Y, lock, save/recall MEM 0-9(GOS-6103 / GOS-6103C) | | 自動量測功能(GOS-6103C) | | 量測功能 | FREQ, PERIOD, +WIDTH, +DUTY ( + 或 - 極性以觸發斜率選擇) | | 顯示位數 | 最大 6 位數小數 | | 頻率范圍 | 50Hz ~ 100MHz | | 準確度 | 1kHz ~ 100MHz : +0.01%；50Hz ~ 1kHz : +0.05% | | 量測感度 | >2 格 (量測電源取自 CH1 及 CH2 的同步訊號源) | | 特殊功能 | | TIME/DIV 自動換檔 | Provided (GOS-6103/GOS-6103C) | | 面板設定儲存及呼叫 | 10 組 (GOS-6103/GOS-6103C) | | 面板設定值鎖定 | Provided | | 使用電源 | | | AC 100V/120V/ 230V + 10%, 50/60Hz | | 附件 | | | 電源線 x 1,
操作手冊 x 1,
測棒 (10:1/1:1) x 2 | | 尺寸及重量 | | | 310(寬) x 150(高) x 455(長) mm
約 9 公斤 |
|
![]() ![]() ![]() ![]()
|
