| 類型 | 數字示波器 |
|---|---|
| 通道數 | 2 |
| 帶寬 | 100（MHz） |
| 采樣率 | 1（GS/s） |
| 記錄長度 | 90,000（k） |
| 波形捕獲率 | 250,000（wfms/s） |

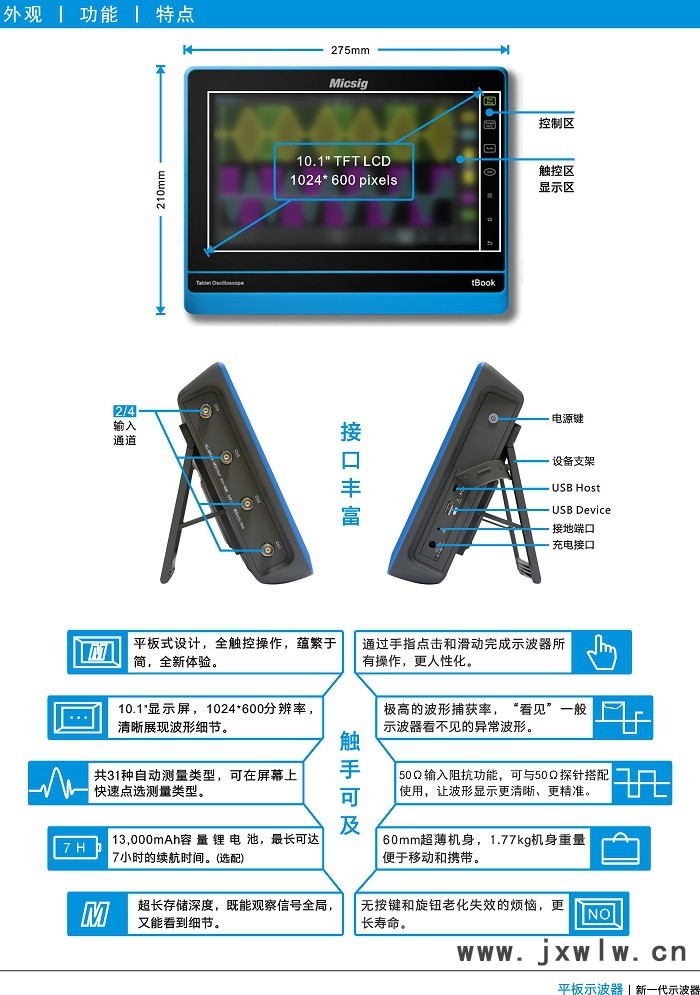

| 外形尺寸 | 275mm*210mm*60mm（mm） |
| 重量 | 0.9（kg） |
| 加工定制 | 是 |
| 品牌 | Micsig/麥科信 |
| 型號 | TO102 |
| 型號 | TO102 TO104 | TO102A TO104A | TO152 TO154 | TO152A TO154A | TO202 TO204 | TO202A TO204A | |||
| 帶寬 | 100MHz | 100MHz | 150MHz | 150MHz | 200MHz | 200MHz | |||
| 上升時間 | <=3.5ns | <=3.5ns | <=2.3ns | <=2.3ns | <=1.75ns | <=1.75ns | |||
| 實時采樣率 | 1GSa/s | 2GSa/s | 1GSa/s | 2GSa/s | 1GSa/s | 2GSa/s | |||
| 存儲深度 | 18Mpts | 90Mpts | 18Mpts | 90Mpts | 18Mpts | 90Mpts | |||
| 波形捕獲率 | 25萬次/秒 | 50萬次/秒 | 25萬次/秒 | 50萬次/秒 | 25萬次/秒 | 50萬次/秒 | |||
| 通道數 | 50,000wfms/s | ||||||||
| 顯示屏 | 10.1"TFT LED多點電容式觸摸屏，分辨率：1024*600 | ||||||||
| 操作 | 鼠標，多點觸摸：輕按，輕掃，拖移，張開/捏合 | ||||||||
| 時基范圍 | 1G采樣率：2ns/div到1000s/div， 2G采樣率：1ns/div到1000s/div | ||||||||
| 垂直分辨率 | 8bit | ||||||||
| 垂直刻度系數 | 2mV/div到5V/div | ||||||||
| 觸發類型 | 邊沿，脈寬，邏輯 | ||||||||
| 自動測量 | 周期、頻率、上升時間、下降時間、延遲、正占空比、負占空比、正脈沖寬度、負脈沖寬度、突發脈沖寬度、正向超調、負向超調、相位、峰峰值、幅值、高值、 低值**大值**小值、有效值、均方根值、平均值、周期平均值等31種 | ||||||||
| 數學功能 | +，-，*，/，F(xiàn)FT | ||||||||
| FFT窗函數 | 矩形，漢明，布萊克曼哈里斯，漢寧 | ||||||||
| 輸入輸出接口 | USB Host，USB Deivice | ||||||||
| 內置存儲 | 4G | ||||||||
| 尺寸重量 | 275mm*210mm*60mm，1770g | ||||||||
標準配件
| 配件名稱 | 描述 |
| USB通信電纜 | 實現PC與示波器通信 |
| 探頭 | 標配無源探頭，帶寬和數量根據型號而定 |
| 電源適配器 | 用于示波器充電 |
| USB校準連接板 | 用于探針補償 |
| 文檔 | 包含快速入門，校準證書，裝箱清單，安全須知，快速指導 |
