★采用全鋼焊接結構,焊后去應力處理，有足夠的強度與剛性.

★串聯油缸結構,同步性能好。

★采用滾動夾緊導軌,不僅刀架運行平穩,而且能實現快速調節刃口間隙.刀架行程可無級調節,以提高生產效率.

★上刀架采用內傾結構，便于落料，提高工件精度，上刀架行程可無級調節。

★矩形刀片，四個刃口均可使用，刀片利用率高，使用壽命長。

★剪切角可調，減少板料的扭曲變形。

★數控后擋料裝置移動迅速,定位精確.

。

二、液壓系統

1.先進的集成式液壓系統，減少了管路安裝，保證了機床運行中高度的可靠性和安全性。

2.壓料機構：出安裝在機架前面支承板上的若干個壓料油缸進油后，壓料頭在克服拉力彈簧的拉力后下壓，壓緊板料。在剪切完成后，借助于拉力彈簧的拉力而復位。壓料力的大小隨被剪切板厚度的增加而增大。后擋料的調節由伺服電動機驅動,經齒輪減速后由滾珠絲桿傳動。

三、主要零件配套廠家

1.液壓系統 上海華順

2.密封元件 臺灣鼎基

3.電器元件 施耐德（歐姆龍）

4.伺服電機 日本安川

5.滾珠絲桿 臺灣

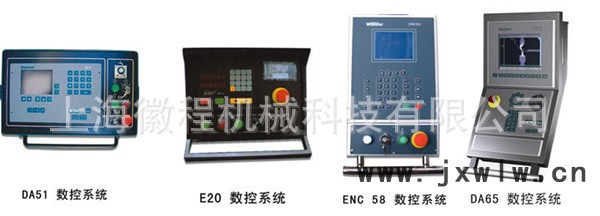

6.伺服電機 日本安川數控系統采用南京誒斯頓E20數控系統。東方三源公司MD11-1數控系統，荷蘭進口DELEM公司數控系統

技術文件

一、機床型號和名稱

1.型號：QC12Y-8×6000

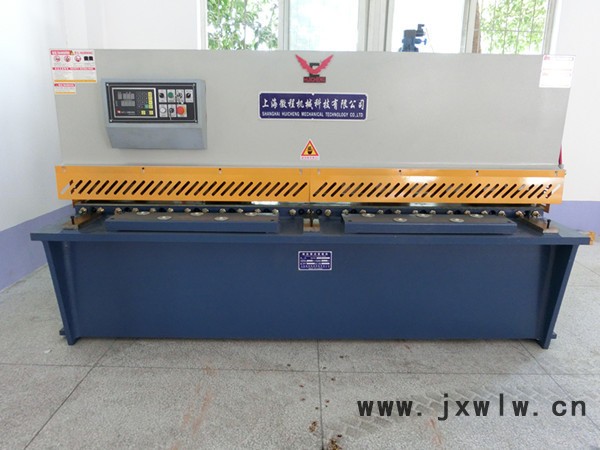

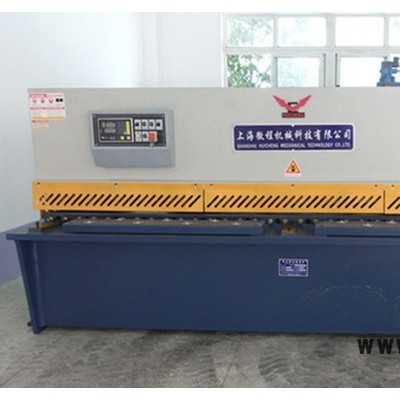

2.名稱：液壓擺式（數顯）剪板機

二、機床主要技術參數

三、主要配置清單

四、前、后擋料

1.前擋料：置于工作臺面上，用標尺指示數值，以調節活動擋塊達到所需的擋料值，在剪切薄鋼板時使用前擋料剪切較方便。

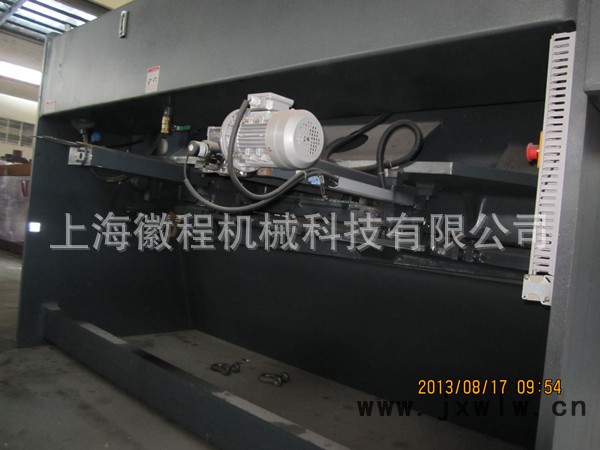

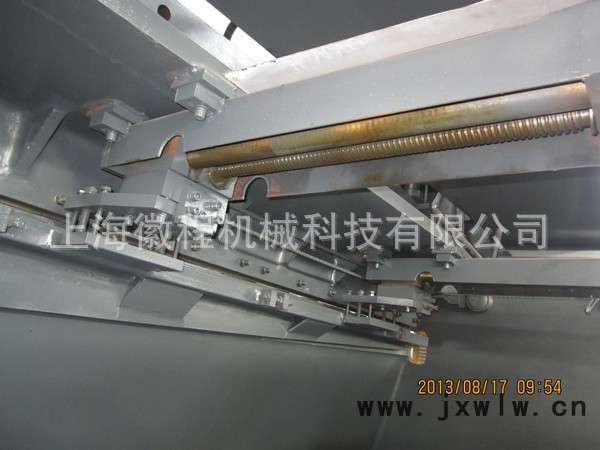

2.后擋料：裝于上刀架上隨上刀架作上下擺動，后擋料的調節由0.37KW電動機驅動，經渦輪減速機由絲桿傳動，在按下調節按“+”、“-”時可達到擋料板向前或向后的調節，（數字顯示尺寸位置）由MD11-1數控系統控制后檔尺寸，所以后擋料調節是方便可靠的。

五、產品外形結構

1.運用UG（有限元）分析方法，經計算機輔助優化設計。

2.機身采用整體鋼板焊接結構，具有良好的強度、剛度及抗振性。

3.采用德國技術進行內應力消除。

4.整體框架采用打砂方式除銹,并噴有防銹漆。

六、性能特點

1.工作臺面上設有輔助刀座,便于刀片作微量調節。

2.工作臺面上裝有送料滾球，操作輕便。

3.刀片間隙調整采用無極調整機構，適應不同板厚及材質的剪切需要。

4.矩形下刀片，可使用四個刃口剪切，延長了刀片的使用壽命。

5.調整剪切行程、既可提高加工效率，又可實現分段剪切功能。

6.剪切次數自動計數，減少了繁瑣的清點工作。

七、液壓系統

液壓系統置于機器上部上，由電動機、泵、閥塊、壓力顯示、管路等組成。

1、 電動機

電動機采用全封閉、自扇冷式、三相異步電動機。

2、油泵

油泵采用國內應用最廣，性能可靠，備件供應充足的63YCY14-1B的軸向柱塞泵。生產廠家：啟東鼎源油泵有限公司。其生產的63YCY14-1B軸向柱塞泵，使用壽命長，噪音低。

3、閥塊

閥塊采用二通插裝閥，該閥采用先導控制、插裝式連接，主閥結構為錐閥式液壓元件。它具有結構簡單、抗污染能力強、性能可靠、流動阻力小、響應快、沖擊小、控制方式靈活、多機能、三元化程度高、易于集成等一系列優點。

4、油箱

油箱為鋼板焊接結構，安裝時進行酸洗與防銹處理。

5、管路

液壓系統管路盡量采用法蘭連接，防止管路泄漏。

6、壓料機構

安裝在機架前面支承板上的若干個壓料油缸進油后，壓料頭在克服拉力彈簧的拉力后下壓，壓緊板料。在剪切完成后，借助于拉力彈簧的拉力而復位。壓料力的大小隨被剪切板厚度的增加而增大

7、壓力顯示

主缸壓力顯示由壓力表檢測顯示。壓力表采用內充硅油的抗震壓力表。

8、配備油液過濾系統，保證機器運行穩定、可靠。

9、液壓系統可實現刀架下降，并且通過氮氣缸回程，工作中刀架可以進行急停等動作。

10、密封圈選用臺灣鼎基公司，密封性能好，工作可靠，壽命長。

11、機床可在額定負荷下連續工作，液壓系統無泄漏且持續穩定,精度高。

八、電氣控制系統

1.電氣元件和材料符合國際標準，安全可靠、壽命長。

2.本機器采用50HZ、380V三相四線制供電。機器的電機采用三相380V，對線燈采用單相220V，控制變壓器采用二相380V?？刂谱儔浩鞯妮敵龉┛刂苹芈啡∮?，其中24V供后擋料控制用，及供給電磁換向閥。6V供給指示燈，24V供給其它控制元件。

3.機器的電氣箱位于機床的左側。機器的操作元件除腳踏開關外，全部集中在機床前面的按鈕站上，每個操作規程元件的功能由其上方的形象符合標致。

九. 隨機附件：

3.隨機備件：

5.隨機技術文件：

十、設備工作環境：

電源要求：           三相四線制、380V、50Hz

安裝場地：           干凈、灰塵少

最高氣溫：           40oC

最低氣溫：           -5oC

相對溫度：           55—85%

海拔：               1000M以下

本設備具有足夠的強度和剛度、噪音低、運行平穩、抗震性能好，在此環境條件下，能連續運行16小時以上。

十一、機器噪聲測量標準：

A計權聲壓級LPA≤82dB（A）

A計權聲功率級LWA≤94 dB（A）

十二、質量保證

10-1、按質量保證體系執行。

10-2、刀片提供一分供方的合格證明，熱處理溫度記錄及硬度檢測報告。

10-3、設備防腐及除銹處理。

10-4、賣方負責設備的調試。

10-5、賣方提供外購件合格證。

十三、安裝調試、技術服務及售后服務

我們公司在致力于開發新產品，提高產品質量的同時，還在世界及國內組建了較為完善的售后服務網絡，售后服務網點遍布全國各地。得以給我們的用戶提供更為方便、更為優質的服務。

1、設備的地基，由供方提供圖紙，需方負責具體的施工。

2、產品在供方廠裝配完畢后，及時通知需方具體的發貨時間及安裝所需的準備工作。

3、供方負責設備在需方使用現場的調試工作，需方配合，并提供安裝所需起重設備、液壓油、電及必需條件。

4、設備在需方現場安裝調試過程中，供方對需方相關技術人員進行免費培訓和技術咨詢服務。

5、安裝調試完畢，按雙方所簽的技術協議和相關技術附件，雙方共同驗收。

6、供方的產品，自售出之日起實行“三包”，質量保證期為驗收合格之日起壹年。在保修期內，非用戶原因造成零部件的損壞，免費更換（易損件不在保修范圍內）。保質期滿，實行終身保修，收取工本費。

7、供方為需方提供上門服務。接到需方質量報告后，8小時響應，48小時到現場維修。

您需購買的產品和型號后，可以直接點擊旺旺圖標  與我們聯系，或者撥打電話

13386036792 (韋經理 )。若因公司實體業務繁忙等原因而回復稍慢，請各位買家朋友諒解！

本店支持支付寶在線交易，銀行轉賬及匯款交易。如需銀行轉賬或匯款可以旺旺聯系或者電話聯系：13386036792（韋經理），電話4009205165

1.需方向供方支付合同總價的30%預付款，合同正式生效；

2.需方支付貨款總額的65%，供方7日內發貨；

3.機床到達需方,需方卸機床就位,供方組織安裝調試；

4.剩余5%機床調試完畢付清。

買家交易流程文字解釋:

1.運至需方使用現場，需方負責免費提供吊具和通用工具，供方負責在規定的期限內調試完畢。

2.機床到達使用現場后，供方即時派員到需方現場指導安裝、調試并對需方操作管理人員進行操作和維護等培訓。確保需方操作人員能獨立、熟練地進行操作和維修保養。需方也可派操作者來供方培訓。

3.交機床驗收：按照合同和供、需雙方共同商定的驗收條款，對調試完畢的機床進行驗收。確認機床性能及其它技術指標符合合同規定。

4.質量保證期從設備驗收合格之日起為12個月。在質量保證期內，因供方質量問題，由供方負責修理和替換不合格的部件并承擔費用；因需方原因造成的質量問題，由需方負責承擔并承擔費用；因需方原因造成的質量問題，由需方負責承擔更換零件費用。

5.質量保證期滿后，需方可通過代理機構或直接向供方購買備件，供方在需要時安排技術服務?；蛟诮拥叫璺揭筇峁┓?wù)的電話（或傳真）后2小時內作出響應，24小時內派出服務人員到達需方設備使用現場。

1.工廠的生產、安裝與服務嚴格執行CE、ISO9001：2000質量保證體系。

2.“三包”期內，非人為和不可抗拒的力量以外造成的所有服務免費；“三包”期后，維修服務收取成本費。

3.質量保證期后的維修保養，采取電話咨詢和維修相結合，長期供應備品備件。

4.接到用戶通知1小時內給予答復，24小時內趕到用戶現場進行售后服務工
