| 類型 | 折彎機 |
|---|---|
| 主電機功率 | 22（kw） |
| 原理 | 冷成型 |
| 動力類型 | 液壓 |
| 控制形式 | 數控 |
| 作用對象材質 | 金屬 |
| 適用范圍 | 通用 |
| 適用行業 | 通用 |
| 產品類型 | 全新 |
| 是否庫存 | 是 |
| 售后服務 | 質保一年 |
| 品牌 | 徽程 |
| 型號 | WF67Y-400T/3200 |

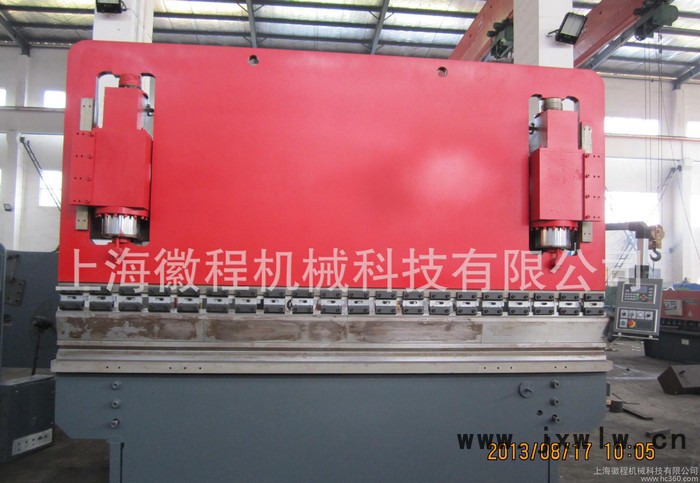

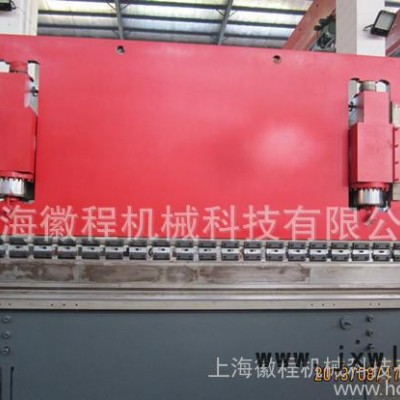

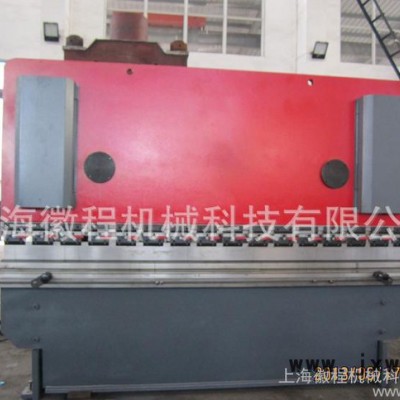

WF67Y-400T/3200液壓板料折彎機
|
|
一、機床型號和名稱
1.型號：WF67Y-400T/3200
2.名稱：液壓板料（數顯）折彎機
二、機床主要技術參數
機器的基本參數及配置 | |||||
序號 | 名稱 | 數值 | 單位 | 備注 | |
1 | 公稱壓力 | 4000 | KN |
| |
2 | 折彎長度 | 3200 | mm |
| |
3 | 立柱間距 | 2600 | mm |
| |
4 | 最大開啟高度 | 550 | mm |
| |
5 | 喉口深度 | 380 | mm |
| |
6 | 工作臺高度 |
| mm |
| |
7 | 滑塊運動速度 | 空載 | 50 | mm /s |
|
8 | 工作 | 9 | mm /s |
| |
9 | 回程 | 45 | mm /s |
| |
10 | 主電動機 | 型號 | Y200M-6 |
|
|
功率 | 30 | KW |
| ||
轉速 | 970 | r/min |
| ||
11 | 軸向柱塞泵 | 型號 | 80MCY14-IB |
|
|
流量 | 80 | ml/r |
| ||
壓力 | 31.5 | Mpa |
| ||
12 | 液壓系統 | 最高工作壓力 | 24 | Mpa |
|
13 | 外形尺寸 | 長 | 3200 | mm |
|
寬 | 2100 | mm |
| ||
高 | 3650 | mm |
| ||
三、機床執行的標準：
執行如下標準
JB/T 2257.1-1992 《板料折彎機 技術條件》
JB/T 2257.2-1999 《板料折彎機 型式與基本參數》
JB/GQ-F 2012-86 《板料折彎機 產品質量分等標準》
DBS002-91 《板料折彎機性能與試驗方法》
機床檢驗執行國標GB/T 14349-93
四、機器關鍵元器件明細表
序 號 | 名 稱 | 數量 | 產 地 |
1 | 油缸 | 2 | 中瑞機床 |
2 | 密封件 | 2 | 臺灣鼎基 |
3 | 三相異步電動機 | 2 | 馬鞍山雙塔電機 |
4 | 主要控制電器 | 1套 | 天正電氣有限公司 |
5 | 數顯器 | 1套 | 南通鉅贏公司 |
6 | 液壓系統 | 1套 | 江蘇海門液壓件/上海貝立液壓件廠 |
7 | 壓力表 | 1 | 杭州儀表廠 |
8 | 軸向柱塞泵 | 1 | 啟動鼎源油泵廠 |
9 | 接近開關 | 2 | 天正電氣有限公司 |
五、機器的用途
本機器對折彎金屬板料具有較高的勞動生產率和較高的工作精度，采用不同形狀的上下模具，可折彎成各種形狀工件，滑塊行程一次即可對板料進行一次折彎成形，經過多次折彎即可獲得較復雜形狀的工件，當配備相應的裝備后，還能作沖孔用。
六、產品外形結構
1.運用UG（有限元）分析方法，經計算機輔助優化設計，外形美觀。
2.機器采用鋼板焊接結構，具有足夠的強度和剛度，液壓傳動保證工作時不致因板料厚度變化或下模“V”形槽選擇不當而引起嚴重超載事故，此外本機器具有工作平穩，操作方便、噪音小、安全可靠等特點。
3.油缸中設有機械擋塊，確?；瑝K行至下死點的重復定位精度，以保證批量生產時折彎角度的一致性。
4.采用德國技術進行內應力消除。
5.整體框架采用打砂方式除銹,并噴有防銹漆。
七、工作滑塊結構.
1.本機器采用液壓電氣控制，滑塊行程可任意調節，并具有點動、半自動、自動等動作規范，采用點動規范可方便地進行試模和調整。
2.上動式折彎機設計，雙油缸同時工作，操作平衡、方便、安全。
3.在下死點有保壓延時功能，確保工件精度。
4.在國家相關標準條件下，折彎角度精度可達 ±45´。（引用標準JB/T22572-1999.）
5.有慢速下降控制的功能，操作者能更好地控制工件。
八、液壓系統
1.液壓系統可實現滑塊快速下降，慢速下降，工作速度折彎，快速回程及向上，向下過程中滑塊急停等動作。
2.油泵采用軸向柱塞泵，可承受高壓、噪音低。
3.密封圈選用臺灣鼎基公司，密封性能好，工作可靠，壽命長。
4.機床可在額定負荷下連續工作，液壓系統無泄漏且持續穩定,精度高。
九、電氣控制系統
1.電氣元件和材料符合國際標準，安全可靠、壽命長、抗干擾能力強。
2.附帶可移動的腳踏開關操作。
3.電控元件選用優質名牌產品。
4.機床采用交流380V三相四線制供電電源,控制回路為交流220V電壓.
5.電機主電路具有短路、過載、缺相保護。
6.操作按鈕安裝于機床的按鈕臺上，電氣開關、指示燈、安裝于專用電氣控制箱內。
7.油泵停止按鈕亦作為機床的總按鈕，油泵停止工作時，整套機床停止工作。
8.機床設有相應的點動控制按鈕及急停按鈕。
十、滑塊同步控制
折彎機滑塊行程中的同步，采用機械液壓同步機構，結構簡單、穩定可靠，具有本機器所需的同步精度，一般不需經常維修能保持長期使用。
十一、后擋料
后擋料的調節由0.55KW電動機驅動,經齒輪減速后由絲桿傳動.在按下調節按“+”、“-”時可達到擋料板向前或向后的調節，（數字顯示尺寸位置）在機動調節不能達到所需的調節值時，可旋動手動調節輪進行手動微調以確保所需的調節值。

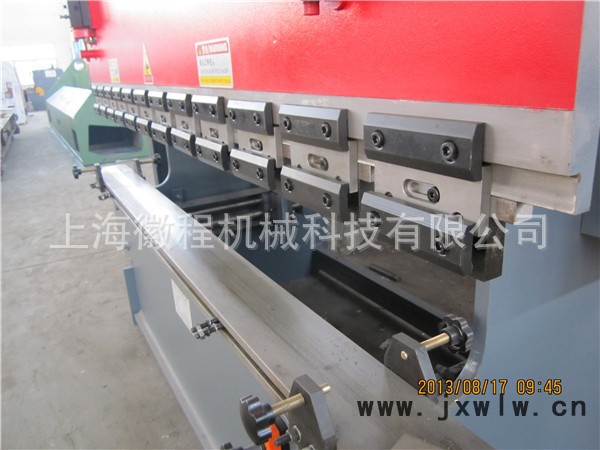

十二、模具
1.隨機標準上下模具壹套。
2.上模采用多件分段短模，拼接所須長度，具有精度高互換性好，便于拆裝。連接部分裝有補償機構，在折彎板料時以補償工作臺和滑塊的撓度，保證獲得較高的工作精度。
3.下模加工成不同的“V”形槽便于操作者選用，并設有下模翻身機構只須將起吊鏈條放在滑塊吊耳上與下模吊耳上，松開頂模板升起滑塊即可轉動下模選用所須“V”形槽位置面。并且設有撓度補償結構。
十三、設備工作環境：
電源要求： 三相四線制、380V、50Hz
安裝場地： 干凈、灰塵少
最高氣溫： 40ºC
最低氣溫： -5ºC
相對溫度： 55—85%
海拔： 1000M以下
本設備具有足夠的強度和剛度、噪音低、運行平穩、抗震性能好，在此環境條件下，能連續運行22小時以上。
十四、機器噪聲測量標準：
A計權聲壓級LPA≤82dB（A）
A計權聲功率級LWA≤94 dB（A）
十五、隨機附件、配套件清單
序號 | 名稱 | 數量 | 備注 |
1 | 腳踏開關 | 壹個 |
|
2 | 地腳螺栓 | 壹套 |
|
3 | 平墊 | 肆套 |
|
4 | 彈簧墊圈 | 肆套 |
|
5 | 螺母 | 肆套 |
|
6 | 墊板 | 肆套 |
|
7 | 黃油槍 | 壹把 |
|
十六、隨機技術文件清單
序號 | 名 稱 | 數量 | ||
1 | 機床使用說明書（機械部分） | 一份 | ||
2 | 機床使用說明書（液壓部分） | 一份 | ||
3 | 機床使用說明書（編程、操作部分） |
| ||
4 | 機床電氣原理圖 | 一份 | ||
5 | 機床液壓原理圖 | 一份 | ||
6 | 機床基礎圖 | 一份 | ||
7 | 機床安裝運輸?shù)跹b圖 | 一份 | ||
8 | 合格證明書、裝箱清單 | 一份 | ||
9 | 機床保修卡 | 一份 | ||
注：上述文件有部份文件裝訂在同一本中 | ||||
十七、安裝調試、技術服務及售后服務
我們公司在致力于開發新產品，提高產品質量的同時，還在世界及國內組建了較為完善的售后服務網絡，售后服務網點遍布全國各地。得以給我們的用戶提供更為方便、更為優質的服務。
1、設備的地基，由供方提供圖紙，需方負責具體的施工。
2、產品在供方廠裝配完畢后，及時通知需方具體的發貨時間及安裝所需的準備工作。
3、供方負責設備在需方使用現場的調試工作，需方配合，并提供安裝所需起重設備、液壓油、電及必需條件。
4、設備在需方現場安裝調試過程中，供方對需方相關技術人員進行免費培訓和技術咨詢服務。
5、安裝調試完畢，按雙方所簽的技術協議和相關技術附件，雙方共同驗收。
6、供方的產品，自售出之日起實行“三包”，質量保證期為驗收合格之日起壹年。在保修期內，非用戶原因造成零部件的損壞，免費更換（易損件不在保修范圍內）。保質期滿，實行終身保修，收取工本費。
7、供方為需方提供上門服務。接到需方質量報告后，8小時響應，48小時到現場維修。
您需購買的產品和型號后，可以直接點擊旺旺圖標
與我們聯系，或者撥打電話
13386036792 (韋經理 )。若因公司實體業務繁忙等原因而回復稍慢，請各位買家朋友諒解！
本店支持支付寶在線交易，銀行轉賬及匯款交易。如需銀行轉賬或匯款可以旺旺聯系或者電話聯系：13386036792（韋經理），電話4009205165
1.需方向供方支付合同總價的30%預付款，合同正式生效；
2.需方支付貨款總額的65%，供方7日內發貨；
3.機床到達需方,需方卸機床就位,供方組織安裝調試；
4.剩余5%機床調試完畢付清。
買家交易流程文字解釋:
看中商品后下訂單將貨款打入支付寶并通知賣家等待賣家檢查收到的商品后確認收貨進入支付寶將貨款劃入賣家支付寶
1.運至需方使用現場，需方負責免費提供吊具和通用工具，供方負責在規定的期限內調試完畢。
2.機床到達使用現場后，供方即時派員到需方現場指導安裝、調試并對需方操作管理人員進行操作和維護等培訓。確保需方操作人員能獨立、熟練地進行操作和維修保養。需方也可派操作者來供方培訓。
3.交機床驗收：按照合同和供、需雙方共同商定的驗收條款，對調試完畢的機床進行驗收。確認機床性能及其它技術指標符合合同規定。
4.質量保證期從設備驗收合格之日起為12個月。在質量保證期內，因供方質量問題，由供方負責修理和替換不合格的部件并承擔費用；因需方原因造成的質量問題，由需方負責承擔并承擔費用；因需方原因造成的質量問題，由需方負責承擔更換零件費用。
5.質量保證期滿后，需方可通過代理機構或直接向供方購買備件，供方在需要時安排技術服務?；蛟诮拥叫璺揭筇峁┓?wù)的電話（或傳真）后2小時內作出響應，24小時內派出服務人員到達需方設備使用現場。
1.工廠的生產、安裝與服務嚴格執行CE、ISO9001：2000質量保證體系。
2.“三包”期內，非人為和不可抗拒的力量以外造成的所有服務免費；“三包”期后，維修服務收取成本費。
3.質量保證期后的維修保養，采取電話咨詢和維修上門服務（有償）相結合，長期供應備品備件。
4.接到用戶通知1小時內給予答復，24小時內趕到用戶現場進行售后服務工
