| 材質 | 不銹鋼 |
|---|---|
| 測量范圍 | 440 |
| 分辨率 | 1um |
| 檢測速度 | 1000 |
| 結構型式 | 臺式 |
| 品牌 | X射線檢測設備，X-RAY，X射線無損檢測，電子產品無損檢測 |
| 型號 | Y.COUGAR SMT/CHEETAH |
| 加工定制 | 否 |
| 質量執行標準 | 歐規 |
隨著新技術如BGA、μBGA、Flip Chip、WLCSP(晶圓級芯封裝)以及多層組件的發展, X-Ray檢測設備已成為電子生產領域的核心質量檢測技術。是失效分析實驗室或SMT組裝環境的理想選擇。用來對①SMT和THT焊點及微間距焊點檢測；②BGA、Flip Chip、CSP及其它高密度封裝的質量檢測；③焊點短路、橋接、氣泡、開路、少錫、焊點變形、空焊及多層布線及器件內部線路檢測；④虛焊和焊接潤濕性判定；⑤生產制程控制和元器件失效分析。
Feinfocus作為高分辨率X光檢測設備研發、設計和制造系統供應商，是1982年**早成立于德國的系統供應商；現有超過2800臺Feinfocus的X射線設備在全球范圍內被投入使用。Feinfocus擁有目前世界上**先進的X射線設計理念和制造技術，Open Tube**技術，原廠設計的更全面、更多功能的操作平臺，整個系統完全是德國原廠制造**的真實X射線強度控制(TXI)和被檢測區域總是保持在圖像的中心(AIM)技術，F(xiàn)einfocus是微焦、納焦的**，擁有多項**，多年來Feinfocus的產品廣泛用于Pcba、Semi、Package、后段封裝和非破損性檢測(NDT)等領域的檢測設備。Feinfocus以**檢測技術、豐富經驗、客戶為先的應用為用戶提供及時技術支持。
Feinfocus產品系列是高性能的X射線解決方案，優化設計，可用于產品研發，樣品試制，失效分析，過程監控和大批量的產品檢測；在電子工業，微系統，裝配檢測，材料檢測和產品檢測等各種應用領域都有廣泛應用。

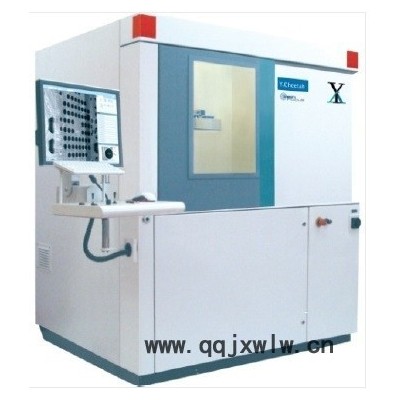

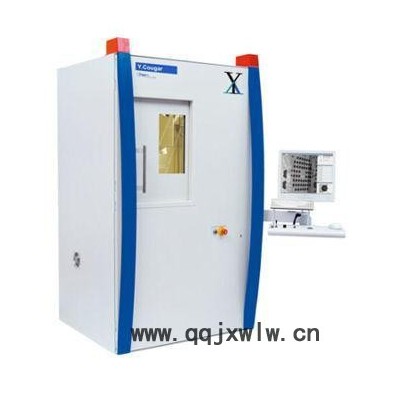

Y.Cougar系列（Y.CougarSMT和Y.Cheetah是Feinfocus X射線解決方案中采用人機工程設計概念的緊湊型產品，特別為**大限度的多用途而設計。
Y.Cougar 性能特點：
1. 平臺化設計，可升級，節省投資成本
2. 模塊化設計，根據用戶需求作自我定制系統
3. **的TXI技術，確保任何時候檢測圖像質量穩定
4. **的AIM技術，確保觀測檢測位置處于圖像中心
5. Tech-in、CNC和IP結合，可快速完成大批量生產檢測
6. 標準微米級開管技術**大管電壓160KV**大功率64W
7. 標準檢測分辨率＜1.0μm
8. 數字實時圖像處理技術，16bit灰度等級
9. 獨有的FGUI軟件操作系統以及選件，簡單易用
10. 點擊和居中功能，快速完成檢測點尋找和細節檢測
11. X光管在工作臺下面，非撞設計，不用擔心損壞設備和樣品
12. 前門和側面設計理念，方便維護
13. 樣品檢測范圍310 x310mm
14. 占地面積小，只有1個平方米，重量1450Kg
15. 其它選件：多功能X光管、樣品旋轉和傾斜夾、μCT模塊等等
16. 幾何放大倍數2000倍**大放大倍數10000
17.標準配置采用高解像度數字平板探測器（Panel0505HD），可選配更大的高解像度數字平板探測器(Panel 1212 HD)或高速探測器(Panel 1313 HS)。
--高放大倍數的傾斜視角(140°)
--可選裝360°旋轉樣品臺
--可選裝微焦點計算機斷層掃描系統(Y.μCT)
--可選裝超快速掃描CT系統Y.QuickScan
--Y.Cougar PRO帶自動裝卸接口，可選裝雙板自動裝卸臺
