鋼制化學品儲罐內壁防腐新技術-聯合涂層防護
張志宇
（南京化院金屬表面工程應用中心210048）
摘 要：本文介紹了聯合涂層技術的特點、施工工藝、施工標準、施工設備對質量的影響及施工質量的檢測手段。
關鍵詞：儲運 聯合噴涂 質量 工藝 標準 檢測 成本
1 問題的提出
目前，化學品的儲運設備大都為兩類：一類為要求較高的用不銹鋼制造的設備，成本較高。另一類為要求較低的直接用碳鋼制造，但此類設備的應用范圍受到限制。因此，根據多年研究，我公司研制了一種鋼制化學品儲罐（船舶、槽車）內壁防腐新技術——聯合涂層保護（耐蝕金屬涂層+封閉層）。使得用碳鋼制造的容器的應用范圍得到擴大，使儲運的成本得以大幅降低。
2.化學品的特性
腐蝕；
易燃、易爆；
有毒。
3. 耐蝕金屬噴涂
3.1 耐蝕金屬噴涂種類
Zn---鋅；
Al---鋁；
ZnAl---鋅鋁合金；
不銹鋼（304、316等）。
3.2 金屬噴涂工藝
3.2.1 工藝
噴砂除銹→金屬噴涂→封孔(閉) →養護
3.2.2 噴砂除銹
3.2.2.1 噴砂除銹標準
清潔度---ISO8501-1 無銹、 無油、無脂。
粗糙度---ISO8503-1 保證涂層附著力 （粗糙度≥G3）。
環境要求---ISO2063 表面溫度≥露點＋3℃；
或相對濕度≤85%。
3.2.2.2 噴砂主要設備及檢測儀器對質量的影響
壓縮機---螺桿空氣壓縮機 （壓縮空氣質量好）保證無油、清潔；
活塞空氣壓縮機 （壓縮空氣質量不好）難以保證無油。
水分離設備---冷凍干燥機（壓縮空氣質量好）保證無水；
油水分離器 （壓縮空氣質量不好）難以保證無水。
噴砂機—可移動負壓自加料式噴砂機，具有效率高、輕便等特點。
測溫儀器---露點儀（好） 可測環境溫度、表面溫度、露點和相對濕度，并具有報警功能；
干濕溫度計—求相對濕度較困難。
清潔度---清潔度對比圖。
粗糙度---粗糙度對比板。
3.2.3 金屬噴涂
3.2.3.1 金屬噴涂標準及指標
● 金屬噴涂標準：ISO2063。
●指標：
環境要求: 表面溫度≥露點＋3℃；
或相對濕度≤80%。
附著力：≥5MP，或根據甲已雙方協商的指標。
涂層厚度：根據ISO100973環境要求選定或甲已雙方協商的指標。
3.2.3.2噴涂主要設備及檢測儀器
壓縮機---螺桿空氣壓縮機 （好） 保證無油、清潔、粗糙；
活塞空氣壓縮機 （不好 ）難以保證無油。
油水分離---冷凍干燥機 （好） 保證無水；
油水分離器（不好）難以保證無油、無水。

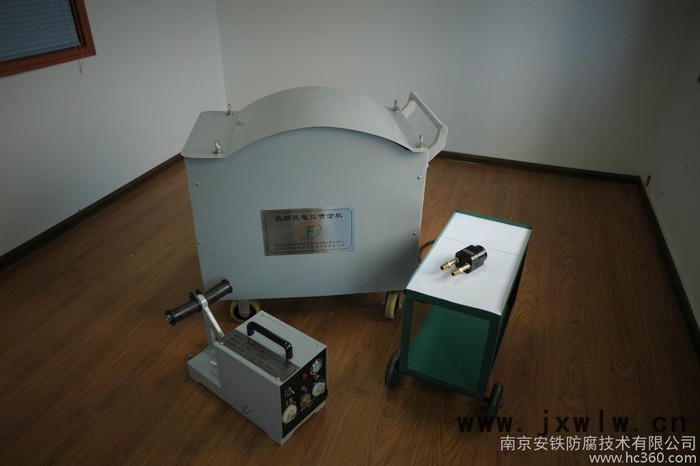

噴涂機---電弧噴涂機 （好） 效率高、附著力強、節能；
火焰噴涂機 （不好）效率低、成本高。
電拉毛機
檢測儀器---露點儀
涂層測厚儀
附著力拉伸儀
3.2.4 封孔(閉)
3.2.4.1封孔(閉)劑選擇
封孔(閉)劑選擇主要根據滿足介質的物化特性和施工要求。
3.2.4.2封孔(閉)施工
封孔(閉)劑施工方法：刷涂、滾涂、有氣噴涂及高壓無氣噴涂等。
封孔(閉)劑施工標準：ISO12944。
4. 金屬噴涂特點
4.1 經濟性好
以5000m3 儲罐為例,設壁厚10mm,用料≈150噸，經濟性比較見表1。
表1 5000m3儲罐經濟性比較
方 案 造價(萬元)
碳鋼罐 ～90
304不銹鋼罐 ～ 450(30000元/噸)
316不銹鋼罐 ～ 750(50000元/噸)
碳鋼罐＋噴鋁/鋅鋁合金 ～ 90＋50=140
(僅為304不銹鋼罐的31%,316不銹鋼罐的19 % )
碳鋼罐＋噴316L不銹鋼 ～ 90＋70=160
(僅為304不銹鋼罐的36%,316不銹鋼罐的21 %)
4.2 壽命長
金屬噴涂?jī)?chǔ)罐使用壽命為8～20年。
4.3 儲存品種多
甲醇、乙醇、乙二醇等醇類
30～50%NaOH（液堿）
多數酯類
多數醚類
多數酮類
苯類
多數醛類
油品等
4.4 修復費用低
可實行局部修復
可及時地進行修復
修復費用低
4.5 碳鋼罐可重復噴涂
4.6 可現場施工
5 該技術工程業績
自2000年以來，我公司已利用該技術處理了百余臺，近30000m3儲罐（船舶、槽車）的內壁防腐。具有代表性的工程實例見表2。
表2 典型工程實例
建 設 單 位 規格（M3）/臺數 介 質 噴涂工藝 施工時間
揚州惠通萬?；w公司 1000/3 乙二醇 噴鋁+封閉層 2000
安徽皖維集團聚脂分廠 2000/2 乙二醇 噴鋁+封閉層 2001
江蘇揚農化工集團 250/2 對鄰硝 噴不銹鋼+封閉層 2002
上海成運貨運公司 300/1（船艙） 乙二醇 噴不銹鋼+封閉層 2003
張家港長江國際 4000/2 乙二醇 噴鋁+封閉層 2003
江蘇揚農 600/1 液堿 噴不銹鋼+封閉層 2003
常州江盛儲運公司 2500/2 苯酚 噴不銹鋼+封閉層 2003
佛山鴻華公司 1000/4 乙二醇 噴鋁鋅+封閉層 2003
寧波大眾化纖 2500/2 乙二醇 噴鋁鋅+封閉 2004
舟山天力公司 2500/2 乙二醇 噴鋅鋁合金+封閉層 2004
青島明洋公司 3000/15 液堿等 噴不銹鋼+封閉層 2004～08
青島明洋公司 2500/1 苯酚 噴不銹鋼+封閉層 2004
江蘇梅蘭集團 5000/2 液堿 噴316L+封閉層 2007

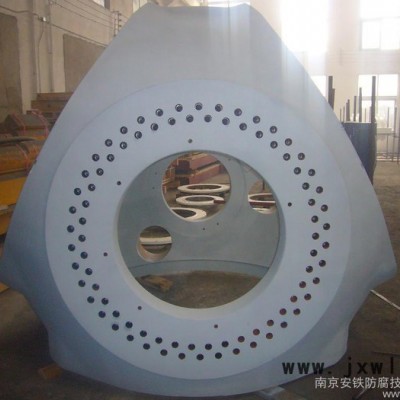

VESTAS 風電設備 海洋大氣 噴鋅鋁合金＋封閉層 2006～至今
常州華海船務有限公司 3700/2（船艙） 環氧乙烷等 噴鋁 2010
6．結論
（1）聯合涂層用于化學品儲罐（船舶、槽車等）內壁防腐，技術上是成熟的。
（2）聯合涂層用于化學品儲罐（船舶、槽車等）內壁防腐，經濟上是實惠的。
因此。聯合涂層用于化學品儲罐（船舶、槽車等）內壁防腐，具有強大的經濟和社會效益
