| 額定電壓 | 220 |
|---|---|
| 線圈功率 | 50 |
| 產品系列 | JDM11-6H |
| 防護特征 | 1 |
| 品牌 | Omron/** |
| 型號 | JDM11-6H |
| 應用范圍 | 信號 |
| 觸點負載 | 2 |
| 觸點切換電流 | 1 |
| 觸點切換電壓 | 1 |
| 額定電流 | 12 |
| 線圈電源 | 1 |
| 觸點形式 | 1 |

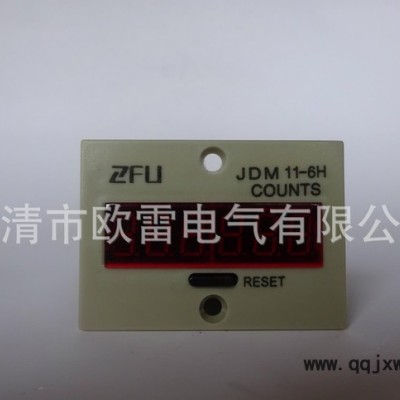

產品名稱：數顯計數器
型號：JDM11-6H ZCY11-6H
計數信號：觸點信號 （其它信號請咨詢店主）
工作電源：AC220V 其它電壓咨詢店主六位LED顯示
計數速度：低頻30次/秒（高頻1000次/秒需定制）
復位方式：可面板復位、計滿自動復位

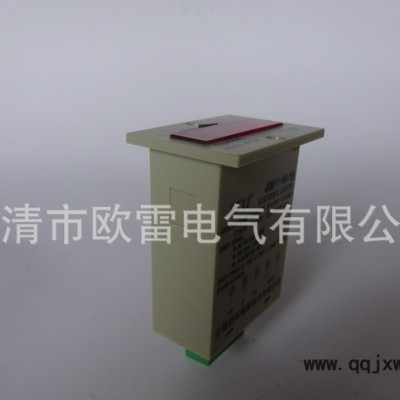

產品尺寸：56×42×74mm 面板開孔式
適應環境：-5℃-45℃ 開孔：50*25MM
計數范圍：1-999999 加法累計式帶停電記憶
JDM11-6H電子計數器廣泛用于產量計數、流量計數 、自動包裝機械、轉速、長度、沖壓次數計數等所有需要計數的場合
本計數器核心控制芯片采用進口單片機,6位LED數碼顯示
帶停電記憶功能，當電源恢復時,可以不丟失地繼續進行計數，
帶面板復位功能

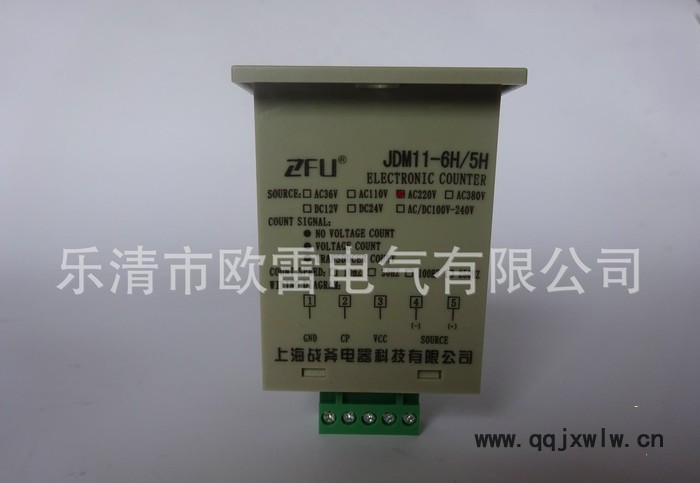

計數器共五個接線端子，如下接線指南供參考：
端子1：接傳感器的地線：（一般是藍色）
端子2：接傳感器的信號線（一般是黑色或者黃色）
端子3：傳感器的電源線（一般是棕色或者紅色）
端子4，5：接24V電源
另外有四個接線端子計數器，接線如下：
1.如果你接的是機械開關如按鈕，行程等（開關短路一次記一次數）：
端子1：開關的一端
端子2：開關的另一端
端子3：接24V電源的負極
端子4：接24V電源的正極
2.如果你接的是接近開關或者光電開關：
端子1：接傳感器的信號線（一般是黑色或者黃色）
端子2：接傳感器的地線：（一般是藍色）
端子3：接24V電源的負極
端子4：接24V電源的正極和傳感器的電源線（一般是棕色或者紅色）
傳感器本身都有標出，接線前請確認好。
產品特點**，服務有保障。
**抗干擾，高可靠性；廣泛用于工業自動化控制系統。
（3）計數范圍廣**高計數范圍為999999；傳感器計數方式，是JDM11-6H的升級產品；接點計數，電平計數，傳感器計數三合一。超高性價比。
（4）質保18個月，超長保質期限，放心使用，保質期間非人為損壞無條件免費維修。
**，無須經過代理商，高性價比。
（6）需要說明書和其它相關技術參數請電話聯系。
工作原理及用途 JDM11系列型電子式計數廣泛用于產量計數、流量計數 、自動包裝機械、轉速、長度、沖壓次數計數等所有需要計數的場合,并可用于二次儀表組成顯示儀器.
本計數器核心控制芯片采用美國Microchip公司的單片機帶停電保存功能，當電源恢復時,可以不丟失地繼續進行計數計數器
工作電壓：AC,DC:12-24V AC36V、AC110V、AC220V、AC380 計數方式：輸入信號可接機械開關，接近開關，光電開關。
接線指南： 1.如果你接的是機械開關如按鈕，行程等 只需要把電源接到端子4和5，把按鈕兩端接到2和3**可以工作了
2.如果你接的是接近開關或者光電開關，把傳感器的電源線接3，傳感器的地線接1.傳感器的信號線接2， 傳感器的電源線：一般是棕色或者紅色 傳感器的信號線：一般是黑色或者黃色 傳感器的地線：一般是藍色 傳感器本身都有標出，接線前請確認好。
面板尺寸：56mm*40mm 開孔尺寸：26mm*51mm
