| 應用范圍 | 時間 |
|---|---|
| 產品系列 | 3RH11 |
| 觸點負載 | 2 |
| 觸點切換電流 | 1 |
| 觸點切換電壓 | 1 |
| 觸點形式 | 1 |
| 額定電流 | 3 |
| 額定電壓 | 24 |
| 防護特征 | 1 |
| 線圈電源 | 1 |
| 線圈功率 | 50 |
| 品牌 | 歐雷 |
| 型號 | JDM11-5H JDM11-6H |
| 額定電壓： | AC200-240 | 產品系列： | AC220 |
| 型號： | JDM11-6H | 額定電流： | 1 |
| 品牌： | 國產 | 觸點形式： | 轉換型 |
| 防護特征： | 封閉式 | 應用范圍： | 時間 |
工作電源：DC24V；AC24V、220V
工作模式：加法計數，6位LED顯示
計數速度：高頻1000次/秒；低頻30次/秒
計數范圍：1～999999
輸入信號：接點信號、電平信號
輸出模式：無輸出控制
停電記憶：10年
外形尺寸：40×56×88mm
開孔尺寸：26×51mm
安裝方式：面板式

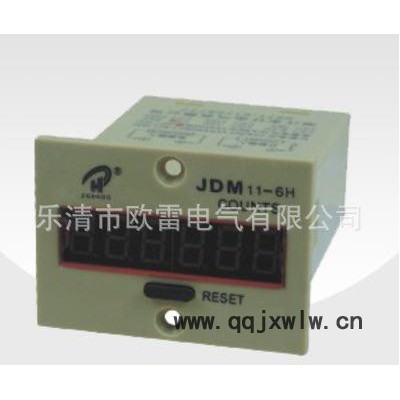

JDM11-5H、JDM11-6H電子式累加計數器 使用說明書
一、概述 JDM11-5H、JDM11-6H電子式累加計數器，適應于交流50-60Hz、電壓220V及以下，或直流電壓48V及以下的控制電路作計數元件。計數器采用專用芯片，5位0.28英寸(JDAM11-5H)、6位0.38英寸LED數碼顯示。具有計數范圍寬，計數性能穩定可靠，抗干擾性能強，安裝方便等優點。
二、型號規格及含義
三、主要技術參數
1、電源：AC220V（標準），AC110V、48V、36V、12V（可選），允許電壓波動范圍85% — 110%Ue； DC24V（標準），DC48V、36V、12V（可選）。
2、計數模式：加法累計數。
3、計數范圍：0 — 99999（JDM11 — 5H型）； 0 — 999999（JDM11 — 6H型）。
4、計數速度：10次 / 秒 （50mS）。
5、復位方式：面板按鈕開關手動清零。
6、數據保持：停電后數據保持十年。
7、功耗：≤ 2 VA。
8、使用環境溫度：- 10℃ — + 40℃。
四、外型尺寸及安裝尺寸圖
五、接線方法及注意事項
1、 計數器的信號輸入電路應盡量靠近計數器的接線端子。計數輸入線應盡量短，避免與其它的如電 源線或動力線同管或絞合走線，必要時請使用屏蔽導線。
2、 接點輸入應可靠，接線頭注意要壓緊，避免接點通斷不清晰或回跳引起誤計數。如有誤計數可在 （1）、（2）腳接4.7uF電解電容（僅適用于無電壓輸入型）。
3、NPN（PNP）型傳感器為NPN（PNP）型接近開關，電源為DC6 — 36V；接線時請（按接線圖）注意電源的正負極性。
4、 PN（PNP）型傳感器只適用于計數器的工作電壓為DC12V或DC24V兩個類型的產品。 JDM11-適應各種信號輸入計數，能與光電開關、接近開關、干簧管、微動開關、磁開關、固態組件及各類繼電器、開關接點相匹配。適應各種信號輸入計數，能與光電開關、接近開關、干簧管、微動開關、磁開關、固態組件及各類繼電器、開關接點相匹配。 主要技術參數： ● 額定電源電壓、計數電壓： AC24V、110V、220V、DC6.3V、12V、24V ● 工作電壓范圍：額定電壓85-110% ● 電源功耗
