波形捕獲率 | 50 000 waveforms/s |
---|---|
時基范圍 | 1ns-500s |
測量范圍 | 100MHz~500MHz |
測量精度 | 3%滿量程 |
產品名稱 | 手持示波器 |
產品重量 | 2400 |
工作溫度 | 常溫 |
顯示方式 | 數字式 |
結構型式 | 便攜式 |
品牌 | RS |
型號 | Scope Rider |
加工定制 | 否 |
外形尺寸(長x寬x高) | 201 mm × 293 mm × 74 |
R&S RTH 是**的多用途工具,既適合實驗室又適合現場測試環境。 突出的主要特性是:
● 所有通道和接口完全隔離
● CAT IV 600 V / CAT III 1000 V 安全等級
● 帶寬從 60 MHz 到 500 MHz,5 GS/s 采樣率
● 采集速率高達每秒 50.000 波形
● 2 mV/div 靈敏度
● 高達 200 V 的偏置范圍
● 33 種自動測量功能
● 使用觸摸或鍵盤完成全部操作
● 采用無線局域網和以太網實現基于 web 的遠程控制和快速數據訪問(選件)
R&S RTH 集合以下功能:
● 實驗室高性能示波器

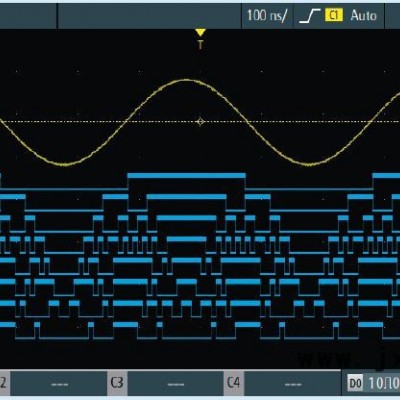

● 具有 8 路數字輸入的邏輯分析儀(選件)
● 具有觸發和解碼功能的協議分析儀(選件)
● 數據記錄儀

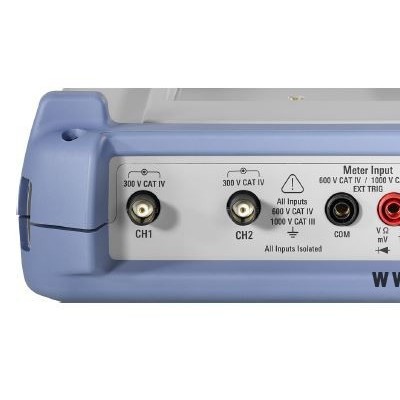

● 數字萬用表 (R&S RTH1002)

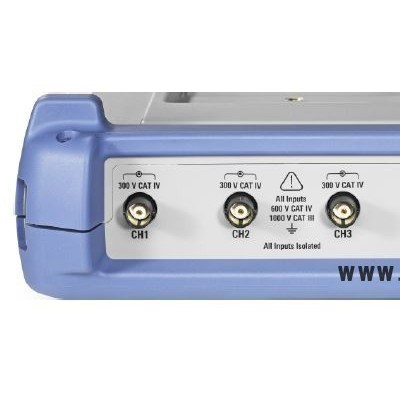

本儀器采用獨立的浮動隔離輸入。 每個輸入通道都有自己的信號輸入和自己的基準輸入。 每個輸入通道與其他輸入通道是電隔離的。 因此,每個輸入通道的參考必須連接到參考電壓。 此外,輸入通道與通信端口和電源適配器輸入是電隔離的。
輸入隔離有幾個優點:
● 可以同時獨立測量浮動信號。
● 當同時測量多個信號時,引起短路的風險大大降低。
● 當測量有不同接地的信號時,感應地電流保持**小。
