| 別名 | 液壓彎管機 |
|---|---|
| 材質 | 不銹鋼 |
| 電動機功率 | 0 |
| 電壓 | 0 |
| 動力類型 | 手動 |
| 控制形式 | 人工 |
| 類型 | 全新 |
| 外形尺寸 | 12.23.45 |
| 種類 | 2寸彎管機,3寸彎管機,4寸彎管機 |
| 重量 | 0.09 |
| 是否庫存 | 是 |
| 作用對象材質 | 金屬 |
| 品牌 | 派克威 |
| 型號 | PKW-2 |
| 加工定制 | 否 |

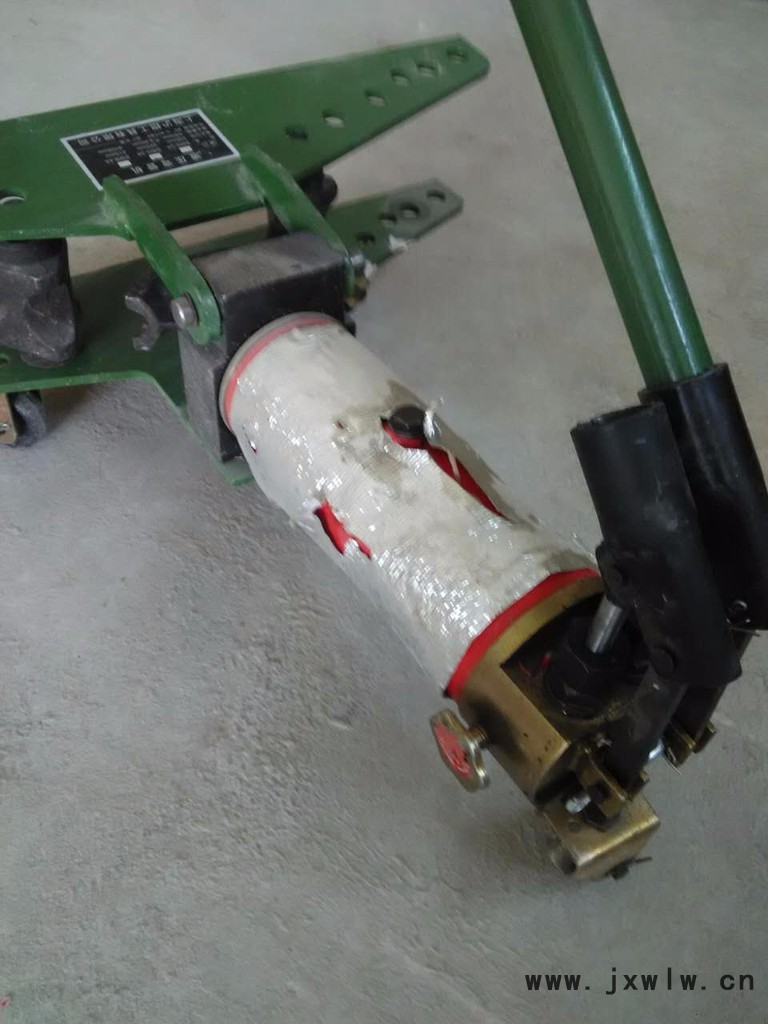

手動液壓彎管機使用方法：
1l、將手動液壓彎管機開關擰緊、支承輪和模子與被彎工件接觸部位涂潤滑油脂。
2、根據所彎管材大小，選擇相應的彎模，裝在活塞桿頂端，將兩個支承輪相應的尺寸槽面向著彎模，特別注意支承輪應放在翼板面邊的所相應尺寸孔內**大規格**外孔。以此類推。避免兩支承輪位置不對稱，造損壞模子及機件。
3、放好工件后將上翼板蓋上，先用快泵使彎模壓到工件件，再用慢泵將工件壓到所需角度，彎好后打開關,工作活塞將自動復位，翻開上翼板，將工件取出。
注意事項：1、手動液壓彎管機使用前首先檢查油箱內的油是否充足，如不足應加滿。
2、工作前開關—定要關死；否則壓力打不上，并把加油螺塞擰松，以便油箱通氣.
3、所彎管材的外徑一定要與彎模凹槽貼合，否則工件會產生凹癟現象或?qū)⒛Ｗ訚q裂。
4、焊接管的焊縫在要處于彎曲處正外側或正內側。彎曲過程中兩支承輪要同時轉動且工件在支承輪的凹槽內滑動，如單面不動應停止操作。
5、手動液壓彎管機平時做好設備的清潔保養工作，加油要清潔，—定要經80目以上濾網過濾，油濾裝置要定期清洗
6、手動液壓彎管機使用15號機械油。
手動液壓彎管機參數：
型號：PKW-1
名稱：整體式液壓彎管機
出力：10T
行程：170mm
壓接范圍：1/4″-1″
外徑：Φ13mm-Φ34mm
配置模具：1/4″、5/16″、3/8″、1/2″、3/4″、1″
管材壁厚：1-3.5mm
重量：20kg
型號：PKW-2
名稱：整體式液壓彎管機
出力：16T
行程：240mm
壓接范圍：1/2″-2″
外徑：Φ22mm-Φ60mm
配置模具：1/2' 3/4' 1' 11/4' 11/2' 2'
管材壁厚：2.75-4.5mm
重量：44.5kg
型號：PKW-3
名稱：整體式液壓彎管機
出力：18T
行程：320mm
壓接范圍：1/2″-3″
外徑：Φ22mm-Φ89mm
配置模具：1/2' 3/4' 1' 11/4' 11/2' 2' 21/2' 3'
管材壁厚：2.75-4.5mm
重量：91kg
型號：PKW-4
名稱：整體式液壓彎管機
**大壓力(Mpa): 63
**大行程: 415
壓接范圍: Φ21.3-108
配置模具(英寸): 1/2' 3/4' 1' 11/4' 11/2' 2' 2-1/2' 3' 4'
管材壁厚: 2.75-6
整機重量: 220
使用范圍：適用一般水管、導線管、瓦斯管、厚鋼管等，角度彎曲**大90度.
型號PKW-1
PKW-2
PKW-3
PKW-4
整機配模具
易損件
為方便用戶維修，將手動液壓彎管機易損密封件放入備件袋中。
可能發生的故障及排除方法：
1、活塞桿伸出一定長度后搖動手柄，項桿一伸一縮。 加油螺塞未擰松 擰松加油螺塞
泵體中出油閥口不密封出油閥鋼球不園整 油中有垃圾，應換干凈的機油，更換鋼球。
2、大、小泵活塞桿處滲油 密封圈損壞 將備件袋中密封圈換上
3、開關處滲油 開關內壓圈太松 拆下限位螺釘和開關后，擰緊壓圈
4、頂桿頂出無力，不能工作。 開關內鋼球密封不好開關頂端沒有頂牢鋼球或掉落鋼球 調換鋼球擰緊開關，如無鋼球，應加鋼球。
5、頂桿頂端漏油 活塞桿頂端密封圈損壞 更換14×2.4 O型密封圈（自備）
6、大、小泵吸油不足 濾網器內濾網上附有垃圾或油量不足 擰下12序號零件，用汽油清洗網體并加滿油。
7、模子安裝孔裂開 模子項出時有側向載荷
如：彎過的工件再彎時位置未放正 檢查兩個支承輪位置是否對稱，支承輪和工件貼合處涂油，放正第二次彎曲的位置。
8、拾泵也稱冒泵、回泵 出油閥鋼球不能正常復位 將作用桿（15）伸出，使柱塞泵上有壓力時，在手柄座（14）上用郎頭敲擊幾下即可使閥球復位。
