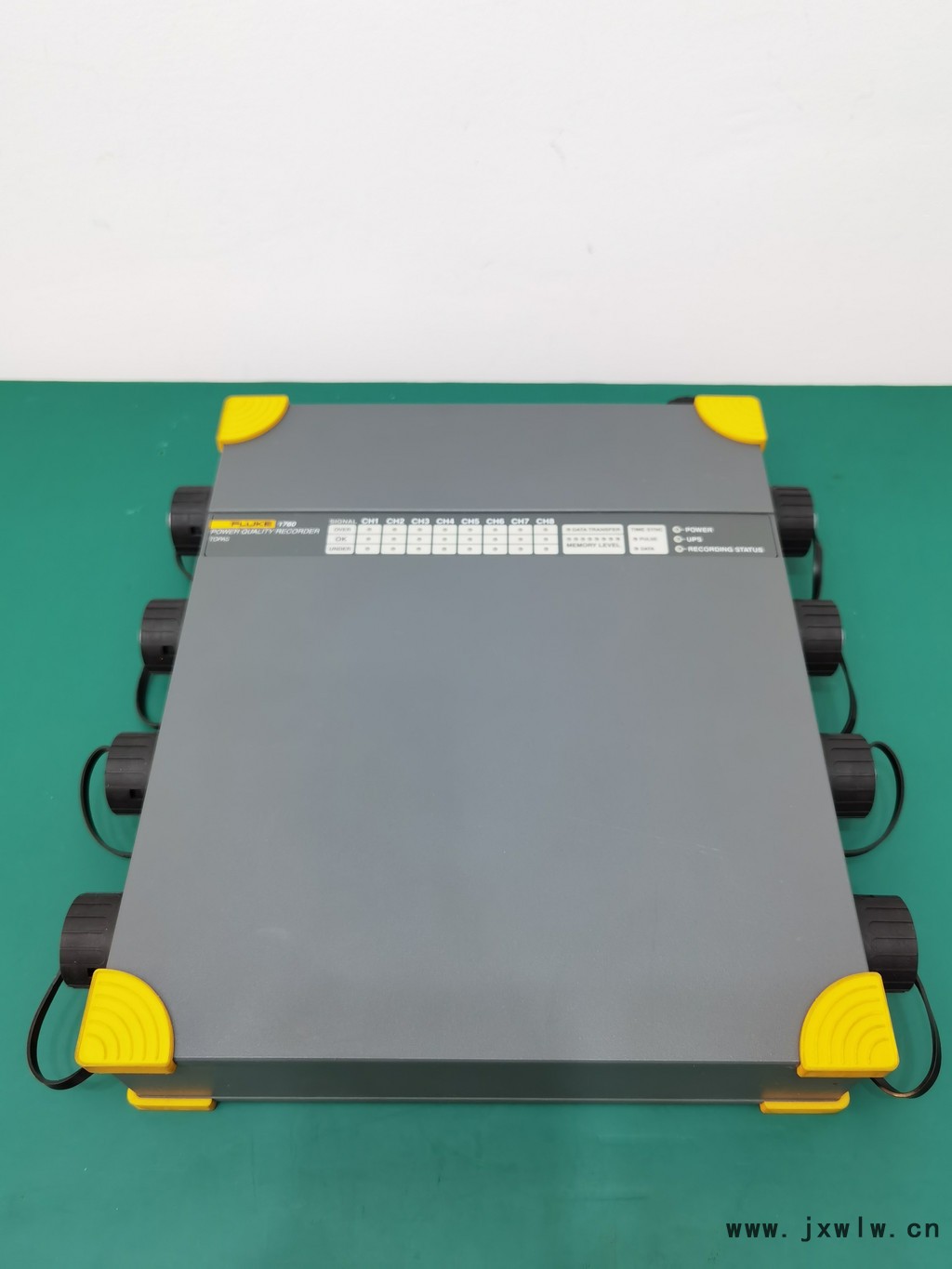

Fluke 1760三相電能質量記錄儀Topas
測量功能概覽
統計評估 電能質量統計符合EN50160標準和DISDIP表，如ITIC、CEBEMA和ANSI
事件列表 檢測電壓驟降、驟升和中斷，并存儲在事件列表中。 同時，任何啟動的觸發器會生成一個事件，并添加到此列表。
事件列表顯示事件發生的準確時間，以及持續時間和幅度。 可依據這些事件的數種屬性進行分類，并選擇其中一個做進一步的故障根源分析。
如果觸發器啟動，則可以存儲真有效(RMS)值、瞬態和快速瞬態。
不間斷記錄Fluke 1760記錄以下參數的RMS值及相應的最小值和最大值:
?電壓
?電流
?電能P、Q、S
?功率因數
? kWh
?閃變
?失衡
?頻率
?諧波/間諧波
連續采用以下時間累積:
1天
10分鐘
自由間隔，例如:15分鐘，2小時
觸發記錄 真有效值:可在10 ms（1/2周期）、20ms（1個周期）、200ms（10/12個周期）或3s（150/180個周期）之間調整累積時間。
RMS值、諧波和間諧波的計算與電源頻率同步。
諧波和間諧波的基本累積時間為200ms
示波器:所有8個通道的采樣率均為10.24 kHz
快速瞬態:通道1-4快速瞬態FFT的采樣率選擇范圍為100 kHz至10 MHz
電源信號 相位和N導線，電壓和電流
聯機模式 可變刷新率。 此功能允許用戶驗證儀表設置，并快速瀏覽示波器、瞬態和事件。 一般數據
基本誤差 請查閱參考條件，實施兩年擔保
質量體系 產品的研發和制造均符合ISO 9001:2000標準
環境條件 操作溫度范圍: 0°C至+50°C；32°F至+122°F
工作溫度范圍: -20°C至+50°C；-4°F至+122°F
存放溫度范圍: 20°C至+60°C；-4°F至140°F
參考溫度: 23°C ± 2K；74°F ± 2K
氣候類別: B2 (IEC 654-1)，-20°C至+50°C；-4°F至+122°F
最大操作海拔高度: 2000 m:最大600 V CAT IV*，電源:300 V CAT III 5000 m:最大600 V CAT III*，電源:300 V CAT II
*視傳感器而定
參考條件 環境溫度: 23°C ± 2K；74°F ± 2K
電源: 230 V ± 10%
電源頻率: 50 Hz/60 Hz
信號:標稱輸入電壓Udin
平均: 10分鐘間隔
殼體 堅固的絕緣塑料殼體
EMC幅射標準: A類，符合IEC/EN 61326-1標準
電磁防干擾: IEC/EN 61326-1
電源 范圍:交流:83 V至264 V，45至65 Hz
直流:100 V至375 V
安全: IEC/EN 61010-1第二版
300 V CAT III
功耗:最大54VA
電池組:鎳氫(NIMH)電池組，7.2 V，2.7 Ah
如果電源出現故障，內置電池可繼續供電多達40分鐘。 之后，或在電池耗盡的情況下，F(xiàn)luke 1760關閉；電源電壓恢復后，可以使用先前的設置繼續進行測量。 用戶可以自行更換電池。
顯示Fluke 1760具有LED指示燈，用于指示8個通道、相位順序、電源（主電源或電池）、內存使用、時間同步和數據傳輸?shù)臓顟B(tài)。
電源LED: ?長亮：主電源供電正常。
?熄滅：電源出現故障時通過內置電池供電。
通道LED每個通道的3色LED指示燈用于指示:
?過載狀態
?欠載狀態
信號電平在額定范圍內
數據存儲器2 GB閃存，視型號而定
存儲器型號 線性
接口 以太網(100MB/s)，兼容Windows? 98/ME/NT/2000/XP RS 232，外部調制解調器（通過RS 232）
RS 232波特率9600波特至115K波特
尺寸325 x 300 x 65毫米；2.8 x 11.8 x 2.6英寸（高x寬x深）
重量 約4.9千克；10.8磅 （不含附件）
信號調節
50 Hz系統的范圍50 Hz ± 15 %（42.5 Hz至57.5 Hz）
60 Hz系統的范圍60 Hz ± 15 %（51 Hz至69 Hz）
分辨力16 ppm
50 Hz電源頻率的采樣頻率10.24 kHz，采樣率與電源頻率同步。
頻率測量誤差< 20 ppm
內置時鐘誤差< 1s/天
測量間隔 間隔值的累積符合IEC 61000-4-30 A類要求
最小、最大值: 1/2周期，例如:10 ms RMS值(50Hz)
瞬態事件:每個通道的采樣率范圍為100 kHz至10 MHz
諧波 符合IEC 61000-4-7:2002標準:200 ms
閃變 符合EN 61000-4-15:2003標準:10分鐘(Pst)，2小時(Plt)
測量輸入
輸入數目8個電氣隔離輸入，用于測量電壓和電流。
傳感器安全 最大600 V CAT IV，視傳感器而定
基本安全300 V CAT III
額定電壓 100 mV
范圍（峰值）280 mV
過載容量 1000 V，連續
電壓提升率 最大15 kV/μs
輸入電阻1 MΩ
輸入電容5 pF
輸入濾波器 每個通道均配有一個無源低通濾波器、一個抗鋸齒濾波器和一個16位A/D轉換器。 所有通道的采樣都與一個石英控制的時鐘脈沖同步。
濾波器防止電壓瞬變并限制信號提升率，減少高頻成分，尤其是高于A/D轉換器1/2采樣率80 dB的噪聲電壓，因而能在非常廣的量程內實現極小的測量誤差。 即使在極端工作條件下（例如，轉換器輸出上的瞬變電壓），也是如此。
誤差
參考條件下的誤差 誤差（包括電壓傳感器）符合IEC 61000-4-30 A類要求。 所有電壓傳感器均適合直流（5 kHz）
使用傳感器1000 V 0.1% (Udin) = 480 V和600 V P-N
傳感器600 V 0.1% (Udin) = 230 V P-N
諧波的基本誤差I(lǐng)類，符合EN 61000-4-7:2002標準
參考條件23°C ± 2 K < 60 % rH；74°F ± 2 K < 60 % rH
儀表預熱> 3h
電源:100 V至250 V ac
溫度偏移100 ppm/K
老化< 0.05 %/年
共模抑制> 100 dB (50 Hz)
溫度偏移 由于溫度造成的增幅變化:< 0.005 %/K
老化 由于老化造成的增幅變化:< 0.04 %/year
信噪 噪聲電壓，短路輸入:< 40 μV
直流±（0.2% rdg + 0.1%傳感器）
