| 外形尺寸 | 5 |
|---|---|
| 品牌 | Agilent/安捷倫 |
| 型號 | E4407B |
| 加工定制 | 否 |
E4407B

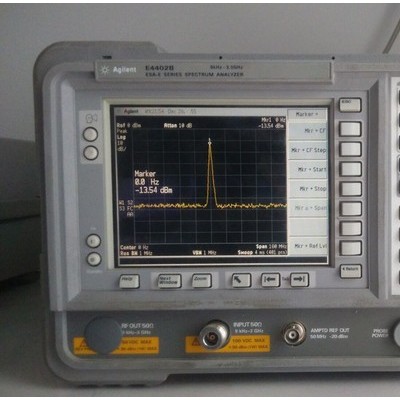

E4407B Agilent 26.5G 頻譜分析儀 安捷倫 9kHz至26.5GHz
品牌：安捷倫 Agilent 惠普 HP ★測量速度：28次更新/秒 ★測量精度：±1dB ★可選用的10Hz分辨事寬濾波器 ★機箱可容納6插槽選件卡 ★97dB三階動態范圍 ★能在現場使用的堅固，便于攜帶的機箱 ESA-E系列通用，便攜式頻譜分析儀擁有在同等價位上以往無法提供的許多性能，特點和靈活性。5種型號可以提供從9kHz到1.5GHz與26.5GHz之間的頻率范圍。 測量速度快 5ms的全程射頻繁掃描時間和每秒達88次的測量速度可以為您提供實際上的實時測量響應，這意味著將花較少時間對電路進行測試和調整，高速遠程測量和每秒 達19次測量的數據傳送速度在自動測試環境中能縮短關鍵的測試時間，可選用的20μs零頻率間隔掃描時間展出時域中的快速變化信號。 精度高 工作在整個掃描范圍的連續鎖相合成器具有更高的精度、穩度和重復性。到3GHz為±1dB以及到26.5GHz為±2.5dB的出色幅度精度增增加測量的 置信度，提高生產率并減小測試容限。幅度修正系數可以為用戶去除與頻率有關的影響。自動本底調整提供掃描之間的連續校準，這意味著無須操作者介入便能維持測量十分準。 數字分辨力 利用可選用的數字分辨帶寬（RBW）濾波器（10Hz~300Hz）能獲得更高的分辨力來區分和測量緊靠在一起的信號，其狹窄的波形因數（5：1）有肋于 測量與載波接近的信號。這些數字RBW濾波器的掃描比模擬RBW濾波器快80倍，同時還提高了靈敏度。 寬動態范圍 95dB的三階動態范圍（三階截獲為±11dBm）和5dB步進衰減器能看到低電平夫真。借助-151dBm的靈敏度，可選用的機內前置放大器和快的 測量速度，增強了對寄生信號的搜索能力。達120dB的已校顯示范圍允許同時顯示大，小信號。 堅固，便于攜帶 利用桷膠包封的機架、防水面板和屏蔽的通風孔進行保護，能將分析 儀的實驗室等級性能帶至現場，電池下的快速開關可以在斷電情況下工作達1.9小時，而12VDC電源允許與汽車電氣系統聯用。5分鐘的預熱無需等待，便可 提供測量的高精度，自動本底調整則無論何時以及在溫度變化時都能維持測量的高精度。 靈活的平臺 ESA-E系列可以針對您的應用進行心門配置并能保護您面向未來的投資，可容納6插槽選件卡的機箱允許只選擇目前需要的性能，并在今后升級。這種可調整的 性能結合下載到內存中的HP測量應用軟件，能將分析儀變?yōu)樘囟☉?yīng)用的解決方案，CdmaO或GSM測量。日益增多的插入式選件板能提供更多的測量功能。大多數選件板都很容易安裝到機插槽上，并能翻新改進。 特點 ★具有寬廣觀察角的16.8cm高分辨率彩色顯示器非常便于識別所關心的信號。 ★下一代用戶接口改善了使用的方便性。內置幫助能提供立即協助而無需使用手冊。需要使用手冊時，它將將以打印形式或在CDRON和全球網上提供。 ★若干單按鍵測量，如鄰近信道功率（ACP），占用帶寬，發射帶寬信道功率，10個峰值表格和諧波失真測量能更快地給出重復性更佳的測量結果。 ★帶有容限和合格/不合格住處怕多條極限線簡化了生產測試。具有1Hz分辨率的內置頻率計數器能對各個單獨信號進行測量. ★在可擴展用戶存儲呂中可以貯存達200條跡線或200個狀態或多個測量應用軟件。能利用軟盤驅動器來貯存測量結果，并將測量結果傳送至PC機，或利用Agilent Benchlind經GPIB和RS-232接口進行傳送，SCPI遙控語言和即插即用驅動器增強了遠程控制程序的開發。
