| 工作方式 | 振動研磨機 |
|---|---|
| 類型 | 震動研磨機 |
| 驅動方式 | 電動研磨機 |
| 驅動功率 | 3000 |
| 容量 | 200 |
| 適用物料 | 拋磨塊 磨料 研磨石 |
| 外形尺寸 | 1200 1200 1350 |
| 行程 | 1500 |
| 應用領域 | 五金 電子 機械 汽摩配件 儀器儀表 |
| 重量 | 400 |
| 作用對象 | 金屬與非金屬件 |
| 介質尺寸 | 1200 1200 1350 |
| 加工量 | 200 |
| 產品用途 | 去毛刺 表面光整 拋光 |
| 品牌 | 青島湖磨 |
| 型號 | PZG200 |
| 類型 | 振動（光飾機） | 滾筒容積 | 200（L） |
| 電源電壓 | 380V | 回轉半徑 | 180（mm） |
| 滾筒轉速 | 1480（r/min） | 電機功率 | 3000（W） |
| 外形尺寸 | 1200X1200X1350（mm） | 適用范圍 | 五金 機械等大批量、中或較大尺寸零件的表面光整 |
| 重量 | 400（kg） |
1. 振動式分直口、圓弧、圓弧帶分選篩、直口帶分選篩! 按容量分25L 50L 100L 150L 200L 300L 400L 600L 900L 1200L

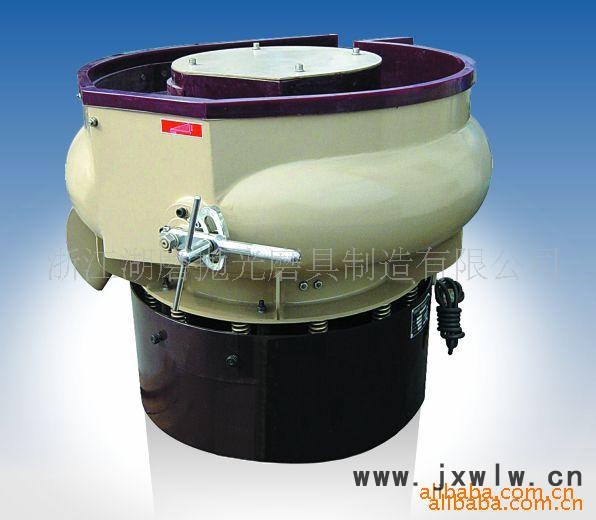

2. 產品名稱：平底圓弧帶分選篩振動光飾機
型號LZG200 容器容量L200 總高度 mm950 安裝面積 mm1310X1150 總重 kg400 功率 KW3 振動電機轉速 r/min1480 電壓380V50HZ3PH
3. 用途和適用范圍：
主要適用于金屬，有色金屬和非金屬制成的各種零件的去毛刺、去銹、倒圓角和光亮拋光。特別適用于腔形復雜零件的光整加工。經該型光飾機光整加工后的零件，不僅保持原有的形位精度，而且能提高零件表面粗糙度精度1~2級。該機適用于大批量、中等或較大尺寸零件的表面光整。
4. 主要結構及工作原理：
振動式機型主要由振動電機，支座彈簧和底座等組成，振動電機與容器用螺栓固定連接，并一起安置在與底座相連的彈簧上。
該振動光飾機的研磨過程是一種振動磨削的過程。將需要去毛刺和拋光的工件，放進事先配好的有拋光磨具加研磨劑的容器中，依靠容器的規律性振動，使工件與拋光磨具產生相對運動，相互磨削把凸出于工作表面和周邊毛刺磨掉，并使銳邊倒圓和表面拋光處理。
5. 平底圓弧振動光飾機規格表
| 型號 | 容量 | 外形尺寸 | 電機 | 重量 | 內襯 |
Model
| Capacity
| Dimension MM
| Motor KW
| Weight KG
| Liner MM
|
| PZG25 | 25L | 600X600X800 | 0.5 | 85 | 18 |
| PZG60 | 60L | 760X760X900 | 0.5/1.1 | 100 | 18 |
| PZG100 | 100L | 1100X1100X950 | 1.5/2.2 | 285 | 20 |
| PZG300 | 300L | 1330X1330X1050 | 3.7/5 | 600 | 22 |
| PZG600 | 600L | 1800X1800X1350 | 5.5/7.5 | 1300 | 26 |
6.平底直口振動光飾機規格表
型號 MODEL
| 容量 CAPACITY
| 外形尺寸 DIMENSION LXWXH MM | 電機 MOTOR KW | 重量 WEIGHT KG | 內襯厚度 LINER THICKNESS MM |
| PZG25 | 25L | 600X600X800 | 0.5 | 85 | 18 |
| PZG50 | 50L | 760X760X900 | 0.5/1.1 | 110 | 8 |
| PZG100 | 100L | 1050X1050X950 | 1.5-2.2 | 300 | 20 |
| PZG200 | 200L | 1200X1200X1000 | 3 | 400 | 20 |
| PZG300 | 300L | 1320X1320X930 | 3.7-5 | 600 | 22 |
| PZG400 | 400L | 1430X1430X1100 | 5 | 730 | 24 |
| PZG600 | 600L | 1800X1800X1220 | 5.5-7.5 | 1300 | 26 |
7.平底圓弧帶分選篩振動光飾機規格表
型號 Model | 容量 Capacity | 外形尺寸 Dimension mm | 電機 Motor kw | 重量 Weight kg | 內襯厚度 Liner thickness m m |
| LZG100 | 100L | 1170X1100X950 | 1.5-2.2 | 320 | 20 |
| LZG150 | 150L | 1250X1200X1020 | 2.2 | 360 | 20 |
| LZG200 | 200L | 1310X1150X950 | 3 | 400 | 20 |
| LZG300 | 300L | 1480X1330X1050 | 3.7-5 | 650 | 22 |
| LZG600 | 600L | 2000X1800X1350 | 5.5-7.5 | 1450 | 26 |
