| 重量 | 100kg |
|---|---|
| 品牌 | 鑫勤豐 |
| 型號 | QF－U １００１ |
| 項 目 | 設備技術叁數及制作明細 |
| 一． 噴 油 柜 | 規格：L3000*W2800*H2500mm； 底部支架采用50*50mm不銹鋼方通焊接制作，并配可調腳杯； 水槽采用足&2.0mm不銹鋼板304#折彎焊接制作； 柜體圍板采用&1.2mm不銹鋼板304#折彎焊接制作； 水濂板采用&1.0mm-sus304不銹鋼板折彎成型。抽水泵采用臺產立式管道泵，配PVC管及閥門一套； 照明燈采用40W雙支帶罩防爆燈一套； 配電控箱一套； 抽風機采用5HP離心風機(風量每小時約12000立方米)一臺，置于樓頂；樓頂開孔與風管連接。 |
| 二． 除 濕 爐 | 規格：L2000*W800*H750m 線體材料：機身采用1.2 t50#方通制作，機腳采用50×50鐵方通焊接制作，腳架下配M12可調腳杯，高度750±20可調； 烘干爐蓋外板采用1.5t冷板折制焊接，內板采用0.8t鍍鋅板，保溫層厚50mm，共一節爐蓋； 設計溫度為：常溫—100℃可調； 熱風循環：采用0.5HP運風馬達，配6寸風輪； 采用石英紅外線發熱管，每節爐蓋功率為6KW，1節爐蓋。共6KW; 溫控儀采用臺灣RKC數顯溫控儀，控制電路有指示燈繼電器開關、繼電器、接觸器等，設有過載保護；表面處理：電腦白靜電烤粉 |

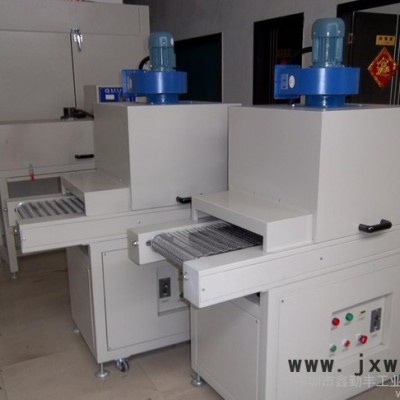

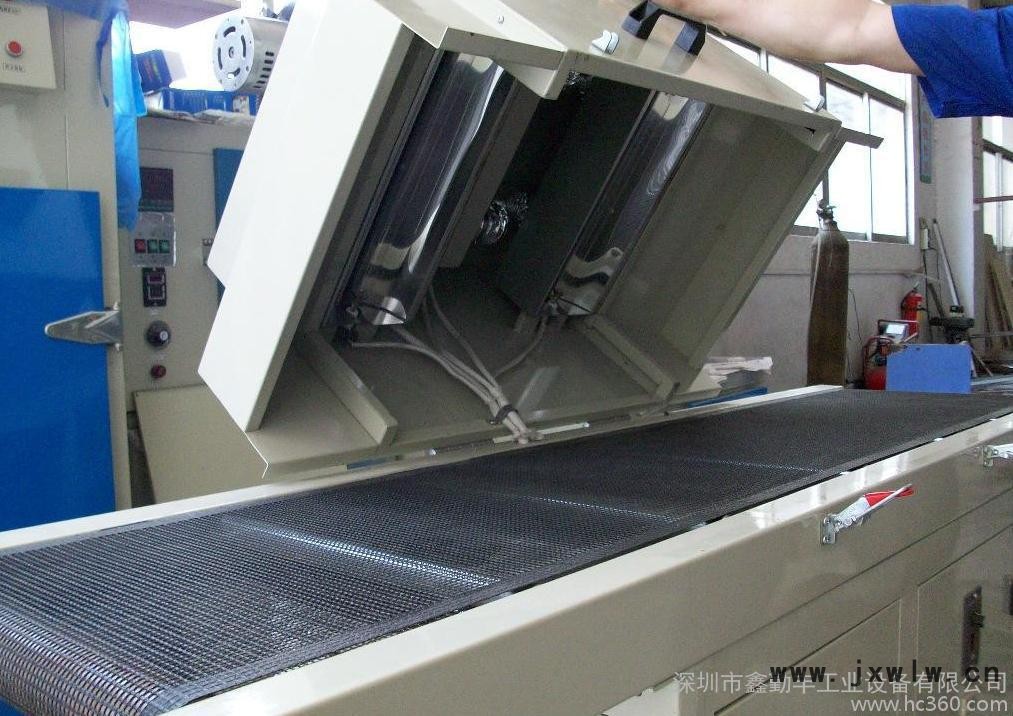

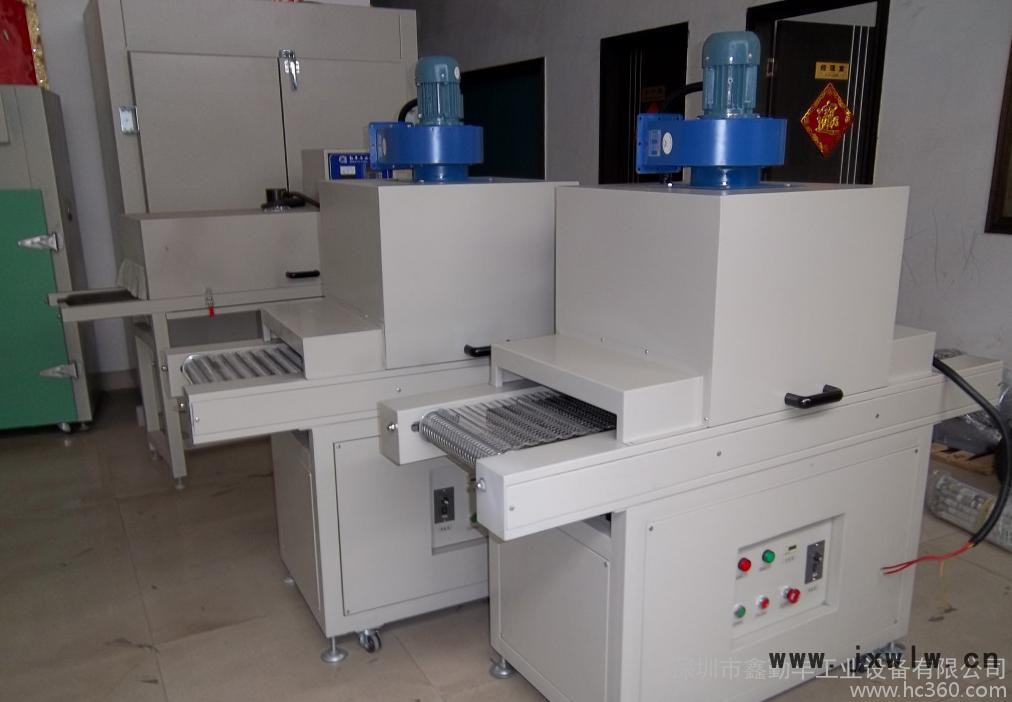

| 三． 光 油 烘 干 線 | 規格：L16000*W1110*H750mm 機身采用1.2 t50#方通制作，機腳采用50×50鐵方通焊接制作，腳架下配M12可調腳杯，高度750±20可調； 烘干爐蓋外板采用1.5t冷板折制焊接，內板采用0.8t鍍鋅板，保溫層厚50mm，每條烘干線共1節爐蓋； 設計溫度為：常溫—150℃可調； 熱風循環：采用0.5HP運風馬達，配6寸風輪； 溫控儀采用臺灣RKC數顯溫控儀，控制電路有指示燈繼電器開關、繼電器、接觸器等，設有過載保護。所有爐蓋由一個電控箱集中控制； 表面處理：電腦白靜電烤粉 腳架采用50*50mm方通焊接制作并配可調腳杯。 機身采用1.5mm厚鋼板折彎制作 輸送帶采用不銹鋼網帶配鏈條輸送， 發熱體為遠紅線石英管加熱，結合光能和熱能有效達到漆面快速固化。 表面靜電烤粉，顏色電腦白 |
| 四． 鏈 條 治 具 | 動力部分：采用2HP奧克力驅動馬達，配80#牙箱，傳動比1：60，線體速度采用2HP臺產愛德利牌變頻器調節，線體的速度0 -6米/min可調； 鏈條：采用標準涂裝線鏈條，配一次治具，鋁合金卡圓棒料導軌，國標鏈輪導向，機架50*50方通焊接P205軸承固定鏈輪架。 摩擦轉向裝置。水柜前正反轉裝置有兩套電子調速馬達驅動。速度可根據需要調節。 上下件區域桌面由不銹鋼板包裹。
|
| 五． 流 平 預 熱 爐 | 規格：L7500*W1110*H750m 機身采用1.2 t50#方通制作，機腳采用50×50鐵方通焊接制作，腳架下配M12可調腳杯，高度750±20可調； 烘干爐蓋外板采用1.5t冷板折制焊接，內板采用0.8t鍍鋅板，保溫層厚50mm，共2節爐蓋； 設計溫度為：常溫—100℃可調； 熱風循環：采用0.5HP運風馬達，配6寸風輪； 采用石英紅外線發熱管，每節爐蓋功率為6KW，共12KW; 溫控儀采用臺灣RKC數顯溫控儀，控制電路有指示燈繼電器開關、繼電器、接觸器等，設有過載保護。兩節爐蓋由一個電控箱集中控制； 表面處理：電腦白靜電烤粉 |
| 六 噴 槍 | 日本巖田101型自動噴槍?zhuān)税?，，油管，氣管，調壓閥，油水分離器，電磁閥開關全套。 |
| 七． 泵 浦 | 品牌：美國固瑞克， 型號308，原裝進口， 全不銹鋼材質， 配進口閥門氣管等一套。 |
| 八． 無 塵 房 | 立墻：內、外墻板采用T0.326mm泡沫夾心彩鋼板厚50 mm制作， 吊頂：為T(mén)0.376mm厚泡沫夾心彩鋼板制作，厚為50mm制作，彩鋼板總共900平方米，包含更衣室、調油房。 骨架：材料為專用鋁型材,分別采用外圓弧、內圓弧、槽鋁、門框。 門框采用專用鋁合金制作，橡膠條密封周邊； 照明系統：整個無塵車間及參觀、物流通道均使用無塵吸頂凈化燈； |
| 九． 鮮 風 供 應 系 統 | 供風房： 腳架采用50*50mm加厚方通鋼焊接成型。 柜體圍板、頂板采用鍍鋅板折彎成型。 過濾器框架采用25*50mm扁通鋼焊接制作。 風機采用定載離心風機，功率10P，風量約29000m3/小時，使用臺達變頻器，風壓、風量可調。 尼龍網過濾器筐架規格595*595*mm，采用專用鋁合金制作，共9個。 水簾紙采用玻纖紙配鍍鋅框制作，并配370Ｗ清水泵一臺，0.5寸PVC水管、閥閘一套。 初效過濾器規格595*595*46mm，風量3200 m3，共9個。過濾棉采用專用過濾棉 中效過濾器規格595*595*600mm袋式共9個，外框?qū)Ｓ娩X合金材料制作，采用專用無紡布。 供風主管道規格825mm*666mm，采用鍍鋅板機械咬邊制作，插口連接并每隔一米裝一個加強支撐。 擴風口設置高效過濾器，采用1260*630*220mm鋁筐制做，共9個 |
| 十. 風 淋 室 | 標準型單人單吹風淋室: 規格：L1600mm*W1000mm*H2000mm； 外板冷板折制，烤粉處理； 內板不銹鋼制作； 開關：紅外線感應式定時電子開關； 吹風時間：設定15秒，0-99秒可調、； 配過濾器； 內一臺離心高壓風機； 內設中效過濾袋； 電控單邊開門，自動控制； |
| 十一 地 板 漆 | 廠房原有地面打磨,水泥補缺口； 刮底漆； 上中漆，鋪石英沙； 滾面漆 ； 自流平，厚度3毫米； 表面草綠色；面積約120平方米； |
| 十二 除 塵 柜 | 規格：L1200mm*W1200mm*H2000mm； 水槽采用T1.5mm 不銹鋼板折彎制作； 頂板及側板采用T1.2mm不銹鋼板制作； 風機使用1HP離心風機，循環供風； 潔凈裝置使用袋式過濾集塵及使用中效過濾棉供風； |
| 十三 高效出風口 | 尺寸：L2800*W2800*H150 內裝600*600嵌入式無隔板高效過濾器，總風量18000立方/每小時。 |
| 十四 風管 | 采用厚0.8t的鍍鋅鐵皮制作，法蘭腳鐵和法蘭螺絲連接，聯合膠口，采用密封膠密封，數量150米左右?，F(xiàn)場制作。按廠房要求走線。 |
| 十五，運輸費用 | 預計6輛車的運輸量 |
| 十七 總配電 | 標準配電箱一套。內配正泰牌空氣開關。交流接觸器。電流互感器，缺相保護器，小型斷路器。指示燈，按鈕開關，全部國產名牌。所有配線是按電流配國標銅芯線。內設走線槽。配線管。國標要求制作。 |
