| 產地 | 泰克 |
|---|---|
| 類型 | 數字示波器 |
| 售后服務 | 一年保修 |
| 通道數 | 4 |
| 品牌 | Tektronix/泰克 |
| 型號 | TDS5034B |

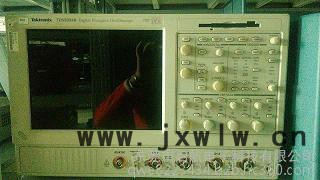

銷售TDS5034B 租賃TDS5034B數字示波器
聯系：黃偉
QQ在線：2880196033 2880196030電 話 ：0769-81283426
傳 真 ：0769-82553292
E-MAIL：qihangyiqi@126.com
公司網址//www.qihang17.com
地址：東莞市塘廈鎮塘龍東路63號
24小時免費熱線:400 0769 832
技術參數
垂直系統
TDS5032B/TDS5034B
TDS5052B/TDS5054B
TDS5104B
輸入通道
2/4
2/4
4
模擬帶寬(-3DB)5mV/div-1/div
350 MHz
500MHz
1GHz
計算上升時間5mV/div(典型值)
1.15ns
800ps
300ps
硬件帶寬限制值
150MHz或20MHz
輸入藕合
AC,DC,GND
輸入阻抗,1MΩ
±1%
輸入阻抗 50Ω
±1%
±1%
±2.5%
輸入靈敏度 1MΩ
1 mV/div 至 10 V/div
輸入靈敏度 50Ω
1 mV/div 至 1 V/div
垂直分辨率
8 位(平均后
**大輸入電壓 1MΩ
150 V CAT I,≤400V峰值.超過200kHz以上時以20dB/+進制降低額定值至 9VRMS
**大輸入電壓 50Ω
5VRMS,峰值 <±30V
5VRMS,峰值 <±30V
RMS
≥100mV/divRMS
直流增益精度
1.5%,偏置量設為0 V
偏置范圍1MΩ
1 mV/div -99.5 mV/div±1V
100 mV/div -1 V/div±10V
1.01 V/div -10V/div±100V
偏置范圍 50Ω
1mV/div -99.5mV/div±1V 100mV/div-1V/div±10V
1mV/div99.5mV/div±1V
100mV/div-1V/div±10V
1mV/div -50mV/div±0.5V
50.5mV/div-99.5V/div±0.25V
100mV/div-500mV/div±5V
505mV/div-1V/div±2.5V
相等垂直刻度設置上任意兩條通道間的隔離≤100MHz時為≥100:1,>100MHz 至額定帶寬十為 ≥30:1
時基系統
所有機型
時基范圍200 ps/ 至 1000s/div
時基延時范圍(s/div x-10) 至 1000s
通道間時間偏差校正范圍±75 ns
時基精度15ppm
時間變化量(Delta-time)測量精度(0.06/取樣速率 + 15 ppm x|讀數|RAM
觸發抖動(RMS)8psRMS(典型值)
采樣率和延時的長期精度在任何≥1 ms間隔上為±ppm
捕獲系統
TDS5032B/5052B
TDS5034B/5054B/5104B
適時取速率
---
1 條通道(**大值)
5 GS/S
5 GS/S
2 條通道(**大值)
2.5 GS/s
2.5 GS/s
3-4 條通道(**大值)
--
1.25 GS/s
等效時間取樣速度(**大值)
250 GS/s
250 GS/s
每條通道的**大記錄長度(標準內存配置)
8M/4M/--
8M/4M/2M
選項 3M
16M/8M/--
16M/8M/4M
**高實時分辨率時的**大持續時間(1ch)
所有機型
時間分辨率(單次)
200 ps(5 GS/s)
**大持續時間(標準內存配置)
1.6 ms
**大持續時間(選項3M)
3.2 ms
捕獲方式
所有機型
FastAcq 捕獲技術FastAcq 捕獲技術可優化儀器的動態信號分析和罕見事件捕獲功能.**大FastAcq波形捕獲速度為每秒100,000個波形
取樣捕獲樣值
峰值檢測在所有實時取樣速率上捕獲細毛刺(
平均計算從2至10,000個波形,包括在平均值內
包絡從2至2*109個波形,包括在**小/**大包絡內
高分辨率實時矩形波串平均功能可減少隨機燥聲.提高分辨率
波形數據庫累計波形數據庫,以提供幅度,時間和記數的三維數組
Fastframe 捕獲技術將捕獲內存分段;**大觸發速度率每秒>225.000個波形
訂購指南
*TDS5032B
350MHz 、 5GS/ S 、 2 通道數字熒光示波器。
*TDS5034B
350MHz 、 5GS/ S 、 4 通道數字熒光示波器。
*TDS5052B
500MHz 、 5GS/ S 、 2 通道數字熒光示波器。
*TDS5054B
500MHz 、 5GS/ S 、 4 通道數字熒光示波器。
*TDS5104B
1GHz 、 5GS/ S 、 4 通道數字熒光示波器。
