| 材質 | ABS |
|---|---|
| 測量范圍 | 0-5000ppm |
| 工作電壓 | 220V |
| 工作溫度范圍 | -10-70℃ |
| 頻率范圍 | 1575.42±1.023MHZ |
| 顯示方式 | 數字式 |
| 結構型式 | 固定式 |
| 品牌 | OmniTek |
| 型號 | Ultra 4K |
| 加工定制 | 否 |

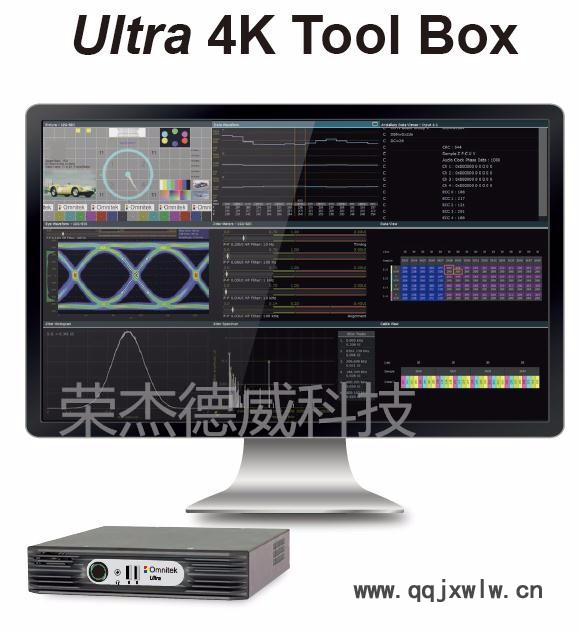

OmniTekUltra4K分析儀支持高達 4096x2160/60p信號的格式轉換和分析，是生產廠家、設計師、科研工作者、電視臺、網絡運營商、外景轉播者、系統集成商在生產、測試和使用4K產品和系統時的**。
Ultra4K分析儀包括完整的解決方案，支持多種接口——SDI、HDMI和 DisplayPort。信號的環出和圖像信號的轉換，使之可適用于多格式混合的環境中。系統設計工程師還可利用眼圖和抖動功能在SDI信號中定位信號錯誤的位置，并且 SDI信號接口支持到 6G-SDI和12G-SDI。
Ultra4K分析儀支持4K 特高清視頻分析, 信號發生 & 信號轉換12G/6G/3G/HD/SD-SDI, DisplayPort & HDMI

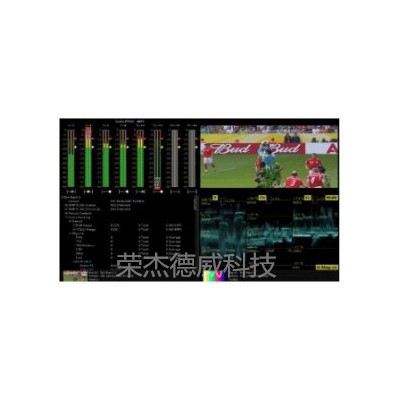

分析功能
o 圖像觀看
o 視頻標準, ANC監視
o SDI 眼圖和抖動測量
o 錯誤告警提示，
o 色域監視
信號發生器功能
o 4K 圖像 和活動圖像信號及病理測試信號
o 無壓縮視頻采集和輸出
o SDI 抖動插入
格式轉換
o 上下轉換支持所有視頻格式
o HD從4K信號輸入，用戶可控制圖像剪輯，位置，縮放
l 6種坐標色彩校正 - 初級轉換和查找表
設備功能詳述：
信號分析功能
輸入信號狀態 ：檢查輸入信號和各種元數據的顯示是否有錯誤,檢查范圍包括：SDI格式，TRS和CRC/EDH
有效性；圖像 freeze/mono/black 檢測；SMPTE352M“payload ID”顯示；AFD、視頻檢索、WSS寬高比控制；BITC、LTC和ATC時間碼監控；在 RGB&YCBCR色彩空間的range和gamut檢查；EIA-608,708，圖文電視和輸入信號 OP47數據的字幕顯示。
圖像監視：支持高質量，全幀速率的圖像監視，能夠動態顯示或以水平和垂直 “pulse-cross”模式顯示畫面。同時gamut 和range中的錯誤都能在圖像中強調出來，獨特的放大模式可放大用戶選擇的區域。
波形顯示：支持在YCBCR ,RGB，Composite和XYZ色彩空間下高分辨率的，用戶可調節的波形顯示，Multi-line, single-line, two-line, frame-scan模式，水平隊列，重疊或垂直棧的色彩構成顯示方式，全范圍的H&V放大功能和 region of interest（感興趣區域）的控制，時基和振幅光標操作。內部信號處理以12bit 的精度進行，從而達到理想化的波形。支持Gain, gamma 和持續控制，波形可單獨以彩色的形式顯示。
色彩分析功能：四個獨立的色彩監控和分析顯示功能，支持用戶在廣播、質量控制、后期制作、數字電影
工作環境的操作。內含高分辨率的帶有75%和標線的矢量圖，包括 region of interest（感興趣區域）、gain control、和luma-level模式。另有g(shù)amut指示器顯示，能實時顯示整個監控的色彩空間區域外的像素百分比。對后期制作用戶來說,VIEW_XR_DCI 選項提供在 RGB、YCBCR、XYZ和 Composite 色彩間下的直方圖顯示，同時，實時CIE顏色表顯示提供一種獨特模式，顯示源像素在是否在色彩范圍內。
像素?cái)?shù)據顯示 ：VIEW_DATA選項增加了詳細的像素?cái)?shù)據顯示功能，以小數、十六進制數、二進制數的形式顯示SDI 輸入的確切值，不同類型數據的顯示顏色不同，ANC數據包閱讀器會對元數據進行解碼以便分析。像素顯示兼容Dual link輸入，提供12bit 像素的解碼和在YCbCr,RGB,XYZ格式下帶alpha通道4：4：4數據的解碼。
物理層分析：眼圖，抖動測量，上沖下沖，上升時間下降時間測試

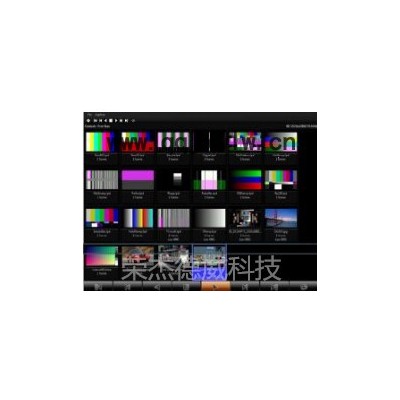

測試信號發生器 ：提供幾種不同的測試信號發生器選項，彩條，活動圖像，病理信號等。
視頻信號格式轉換功能。
