| 適用對象 | 潤滑油 |
|---|---|
| 適用范圍 | 水處理 |
| 性能 | 精密過濾 |
| 樣式 | 立式 |
| 用途 | 固液分離 |
| 原理 | 重力沉降法 |
| 濾料類型 | 無紡布 |
| 適用對象性質 | 弱腐蝕性 |
| 有效過濾面積 | 按要求 |
| 品牌 | 云帆 |
本公司經營磨床磨削液過濾機，質量保證，歡迎咨詢洽談。

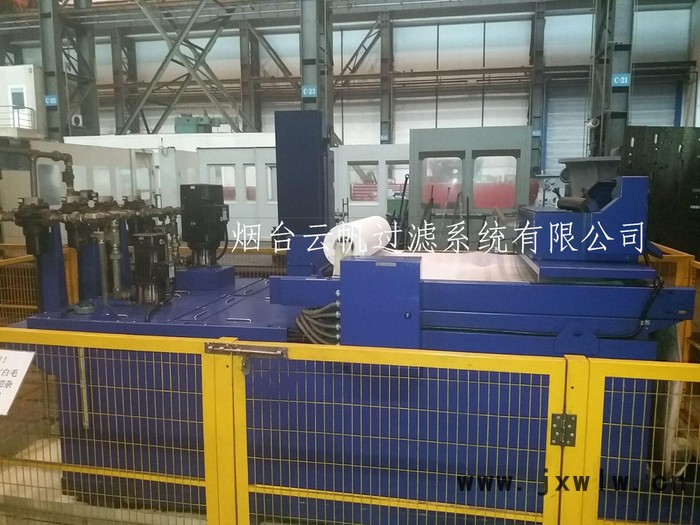

螺旋轉子磨床冷卻液過濾系統技術要求如下:
冷卻箱有效容積由供方確定,冷卻介質為油性切削液，粘度為15。設液位計，放液口,需過濾雜質為鐵磁性雜質、砂輪末等。配集污箱1個，切削液冷卻機一臺。
冷卻箱內設多個隔板，利于冷卻油自然沉淀，冷卻箱蓋板易打開，可以方便地清洗冷卻箱內部，箱體設計起吊裝置。機床出液口（排渣口）高度要求600mm.
冷卻箱外形尺寸按水泵流量600L匹配設計，并且制冷機布局合理，保證泵抽出的油制冷效果良好。
用磁輥過濾,污液經網槽粗濾后進入帶磁輥的冷卻槽中,鐵磁性雜質吸附在磁輥上, 磁輥旋轉經刮板刮入集污箱；然后經過鼓式紙帶過濾機及油冷機，經冷卻泵抽出后供磨削冷卻用。
磁性分離器流量36m3/h,入水口接頭為M52x2外螺紋與 （C型接頭）扣壓式膠管可連接,并帶膠管，膠管與機床的污液箱泵連接螺紋為M52x2,膠管長度4000 mm,膠管選易彎曲的。
采用兩個供液泵，一個泵流量300L/min,壓力1.5MPa, 另一個泵流量300L/min,壓力0.7MPa,帶球閥以調整流量和壓力，帶壓力表以顯示壓力。兩個泵的冷卻液流經壓力表后，進入電磁換向閥。
冷卻箱出口與主機連接膠管直徑及與機床連接螺紋供方確定，膠管接頭形式為扣壓式,供方提供膠管，膠管兩頭接頭螺紋由供方確定，膠管長度10m，另外一個旁通接頭為可接內徑為16橡皮軟管的管接頭(帶球閥)。
吸霧裝置的吸霧量大于4000立方米/每小時， 2套。
工作電源：三相四線制380V,50HZ，控制電壓直流24伏。
現場可用空間：長寬高:3000mm*2000mm*2500mm。
所需達到的過濾精度15μ，冷卻液溫度要求在 20 ℃
