| 產品類型 | 全新 |
|---|---|
| 設備重量 | 按要求Kg |
| 處理能力 | 按要求 |
| 適用對象 | 潤滑油 |
| 適用范圍 | 水處理 |
| 外形尺寸 | 按要求 |
| 性能 | 精密過濾 |
| 樣式 | 帶式 |
| 用途 | 固液分離 |
| 原理 | 重力沉降法 |
| 濾料類型 | 無紡布 |
| 適用對象性質 | 弱腐蝕性 |
| 有效過濾面積 | 按要求 |
| 品牌 | 云帆 |
| 型號 | RFGL |
拋光機用紙帶過濾機
砂帶在拋光鋯合金管外表面過程中會有磨粒脫落，脫落的磨粒大部分被冷卻液沖走，少量的磨粒會粘附在工件的表面，若粗磨粒被帶到細磨粒區**會劃傷工件表面。為了克服此現象，每個磨頭配有獨立的冷卻過濾系統。磨削后的混合液體由水和砂輪灰鋯粉組成，
由拋光機的泵抽至紙帶過濾機過濾，過濾后的水由紙帶過濾機上的泵供給設備循環使用。冷卻液各自循環，互不相混。每個拋光區后裝有噴洗室，清潔的噴洗液從噴洗室內部的數個微孔噴向工件表面，沖刷掉工件表面的附著物，工件以潔凈的表面進入下一個拋光區。
RFZG綜合過濾系統是由RFCF磁性分離器和RFGL紙帶過濾機組合而成的一套過濾裝置，用于軋輥廠磨輥車間軋輥磨床磨削液過濾，它通過兩級的分離過濾可以達到很高的過濾精度。切削液首先通過磁分離器，大部分的吸磁雜質被分離，從而使液體中的雜質含量大大減少，減輕了下一級過濾中紙帶的負荷，減少了濾布的損耗。
RFCF磁性分離器是借助磁筒，將液體中的吸磁雜質吸附到磁筒外表面，通過磁筒的間歇性運轉，由刮屑板將雜質刮落至接屑車，完成**級的分離；經過分離后的液體進入紙帶過濾機進行第二級的過濾。

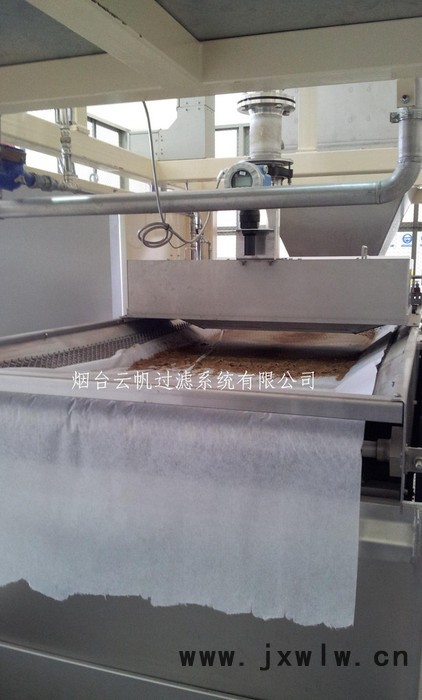

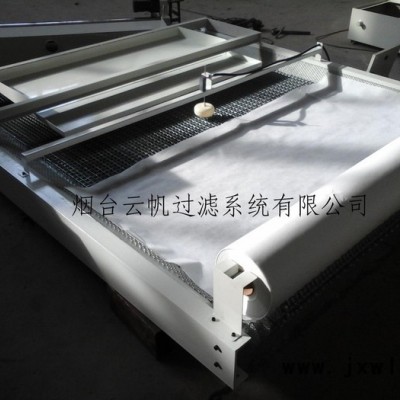

煙臺云帆過濾系統公司RFGL重力式紙帶過濾機能夠充分濾除冷卻液（油）中的各類金屬、非金屬細微雜質，機器傳動機構上的鏈條，由于絲網是呈弧面狀的，鋪在它們上面的無紡布也呈弧面狀，攜帶有雜質的污液流到無紡布上時，經過過濾后的凈液進入液箱，而各種細微切屑及雜質被吸附到濾布上。當堆積在無紡布上的污物增多至無紡布堵塞時，污液液面上升，接近開關連同接觸器動作，發出訊號，減速機便開始工作，帶動鏈條及絲網運動，污物及臟布落入集屑車，從而實現濾布的自動更換；濾布更新后，污液液面下降，發訊機構發出信號，減速機停止轉動，機器進入下一過濾循環，而進入液箱的凈液經由液泵輸送至主機。
1. 外觀結構尺寸：總長×總寬×總高=4.1*1.2*1.5m
2. 紙帶過濾機驅動電機有關參數：
廠家：GERMANY SEW
3. 磁分離器驅動電機有關參數：
廠家：GERMANY SEW
4. 水泵有關參數：
5. 過濾精度： 水基乳化液25μm
6. 名義流量： 350-400 L/min
7. 水箱容積： 5000L
機器安放至工作現場后，應首先檢查各螺栓連接部位，看是否有運輸過程中震蕩而導致的，松動；若有，應即時緊固。向液箱內注入干凈的冷卻液（油），接好泵的工作管路，以及機器的入水槽以便運行。打開電氣控制柜，按門內側電機原理圖接對應的電壓、頻率，通電源，按機器外標運行箭頭，調對各電機及泵的旋轉方向。整套裝置共有吊環八處，紙帶過濾機傳動部分四處，用于傳動部分與液箱的分離；液箱上四處，用于整套機器的起吊運輸及液箱的清理。整套裝置吊裝時，應放盡液箱中的冷卻液，防止冷卻液過重，使液箱吊裝變形，機器長時間使用后，液箱底部會淤積一定量的沉淀物，此時可旋開過濾機傳動部分與液箱的四處連接法蘭，使用吊環將水箱移走清理。長時間停止使用，應將磁性筒式分離器的磁輥表面以及箱體清理干凈，防止板結而影響以后的正常使用。當液面低于液位計所顯示的**低液面時，要向液箱內補充液體，防止造成泵的空轉而影響主機的正常工作。
磁性筒式分離器的刮板松緊以及前后位置，請根據實際情況調節固定螺栓至合適的位置后擰緊。
