| 產地 | 山東 |
|---|---|
| 控制方式 | 程序控制 |
| 類別 | 炮塔銑床 |
| 新舊程度 | 全新 |
| 執行質量標準 | 國標 |
| 是否庫存 | 是 |
| 作用對象 | 五金 |
| 適用行業 | 儀表 |
| 布局形式 | 立式 |
| 作用對象材質 | 金屬 |
| 品牌 | 奧騰數控 |
| 型號 | x6232 |
| T型槽數目 | 3 |
| 質量認證 | ISO9001 |

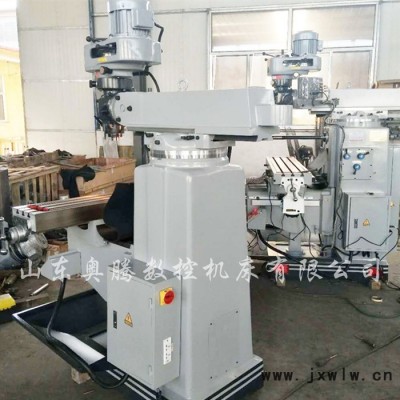

本銑床是一種輕型通用金屬切削機床，具有立、臥銑兩種功能，可銑削中、小零件的平面、斜面、溝槽和花鍵等。廣泛應用于機械加工、模具、儀器、儀表等行業。
主要結構特點：
1、底座、機身、工作臺、中滑座、升降滑座等主要構件均采用高強度材料鑄造而成，并經人工時效處理，保證機床長期使用的穩定性。

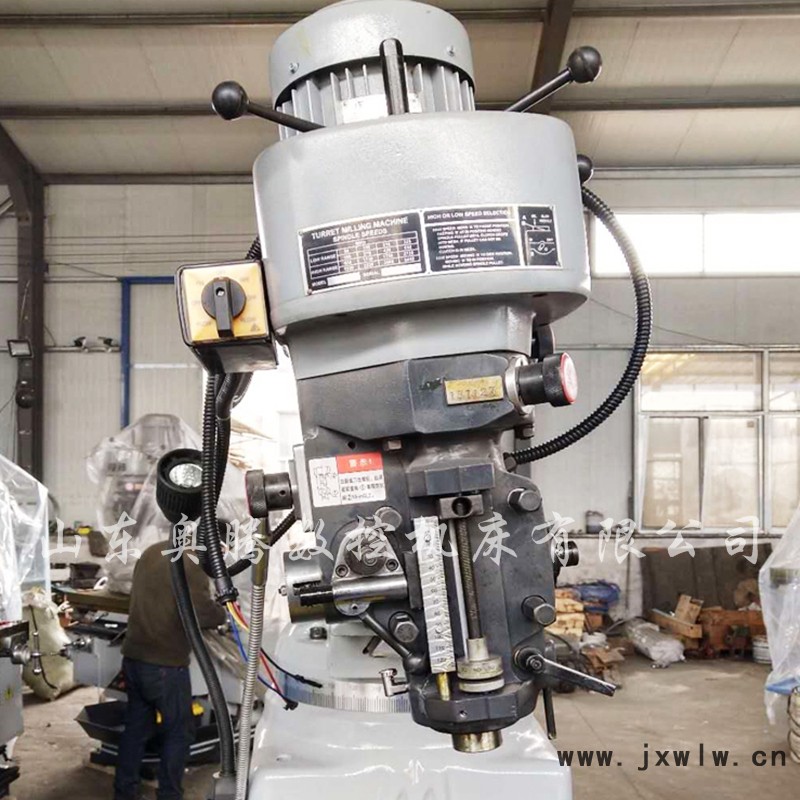

2、銑頭配置炮塔銑床頭，且主軸裝有手動和微動兩種進給方式，加工方便、準確；銑床頭可在垂直平面內調整±45°，水平面內回轉360°，拓展機床加工范圍。
3、工作臺縱、橫向有手動進給、機動進給和機動快進三種，機動進給可獲得8種不同的進給速度，能滿足不同的加工要求；快速進給可使工件迅速到達加工位置，縮短非加工時間。
4、升降臺Z向升降可通過手動和機動兩種方式來實現，且手動和機動是互鎖的，消除了不安全因素。
5、工作臺X向行程可達800mm ，且X、Y、Z三方向?qū)к壐苯?jīng)超音頻淬火、精密磨削及刮研處理，提高精度，延長機床的使用壽命。
6、手動潤滑裝置可對縱、橫、垂向的絲杠及導軌進行強制潤滑，減小機床的磨損，保證機床的高效運轉；同時，冷卻系統通過調整噴嘴改變冷卻液流量的大小，滿足不同的加工需求。
7、機床操作系統通過支臂懸掛在機床的右上方，符合人體工程學原理，操作方便；操作面板均使用形象化符號設計，簡單直觀。
8、可選配數顯裝置。
| 型號 | X6332炮塔銑床 |
| 主軸內孔錐度 | 7：24 ISO40(立/臥) |
| 主軸行程 | 127(立) |
| 主軸套筒自動進給級數(mm/r) | (3級)0.04/0.08/0/15 |
| 主軸端面至工作臺距離 | 155-550(立) |
| 主軸孔中心至床身導軌面距離 | 0-300(立) |
| 主軸孔中心至工作臺面距離 | 0-350(臥) |
| 主軸孔中心至掛架平面距離 | 190(臥) |
| 主軸轉速范圍(r.p.m) | 60-4540(立)60-1350(臥) |
| 工作臺尺寸 | 1500×320 |
| 工作臺行程(縱向/橫向/垂向)(mm) | 800/300/350 |
| 工作臺縱/橫向機動進給速度(mm/min) | (8級)22-555(快進810) |
| 工作臺垂向機動升降速度(mm/min) | 560 |
| 工作臺T型槽(槽數/寬度/間距) | 3/14/70 |
| 主電機功率(Kw) | 3.7(立)2.2(臥) |
| 工作臺機進給電機功率W | 750 |
| 升降臺機升降電機功率W | 1100 |
| 冷卻泵流量 | 12升/分 |
| 外型尺寸 | 1720×1520×2225 |
| 凈重/毛重(Kg) | 1770/1900 |
