| 產地 | 山東 |
|---|---|
| 動力類型 | 機械傳動 |
| 加工精度 | 高精度 |
| 類別 | 臥式 |
| 主電機功率 | 7KW |
| 執行質量標準 | 國標 |
| 品牌 | 奧騰數控 |
| 型號 | CK6150 |
| 加工定制 | 是 |
| 質量認證 | CCC |

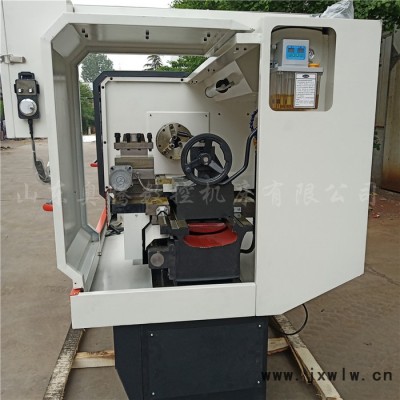

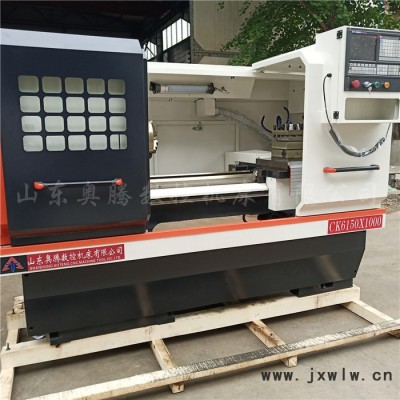

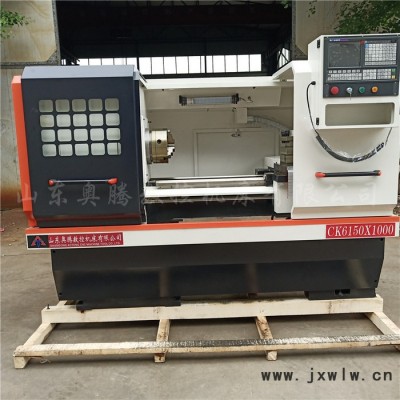

CK6150系列數控臥式車床具有精度高、功率大、剛性高、等特點，其主要部件和結構均經過優化設計，是加工軸、盤、套、特形面及螺桿類工件的S選設備。
廣數數控系統和全數字交流伺服系統，X、Z軸均采用半閉環控制，滾珠絲杠副采用C3級精密滾珠絲杠，電氣元器件均采用進口或國產知名品牌，符合CE或國內3C認證。
機床配置國內知名品牌立式四工位數控刀架，可選配六工位或八工位臥式電動刀架，刀架具有定位精度高，強度高，抗震性能好等特點。
機床出廠前嚴格按照檢驗程序?qū)C(jī)床進行檢驗，每臺機床均采用激光干涉儀檢測X，Z軸定位精度和重復定位精度，保證機床的精度穩定和可靠。
| 技術參數 | Specifications | Unit | CK6150 |
| 床身上Z大回轉直徑 | Max.Swing over bed | mm | 500mm |
| 拖板上Z大回轉直徑 | Max.Swing over cross slide | mm | 280mm |
| Z大工件長度 | Maximum length of workpiece | mm | 750、1000、1500/2000mm |
| 主軸通孔 | Spindle hole | mm | 52/82mm |
| 主軸端部 | Spindle nose |
| ISO-C6 |
| 主軸錐度 | Spindle tap |
| MT6 |
| 主軸轉速 | Spindle speeds(Number) | rpm | 低100-500 高500-1800 /選配90-1800rpm (無級變速) |
| Z軸行程 | Z-axis stroke | mm | 750mm、1000mm、1500mm、2000mm |
| X軸行程 | X-axis stroke | mm | 230mm |
| 快移速度 | rapid moving speed(m/min) | m/min | 3/6 |
| X/ZZ小輸入 | X/Z min input(mm) | mm | 0.001mm |
| 尾座套筒直徑 | Dia.Of tailstock sleeve | mm | 4 |
| 尾座套筒錐度 | Taper of tailstock sleeve |
| 25*25mm2 |
| 尾座套筒行程 | Travel of tailstock sleeve | Mm | 2s |
| 刀具數量 | Tool number |
| 75mm |
| 刀桿截面 | Tool body size | mm | MT5 |
| 換刀時間 | Knife tool change time | s | 140mm |
| 重復定位精度 | Repeat positioning accuracy | mm | 0.01mm |
| 主電機功率 | Main motor power | kW | 5.5/7.5KW |
| 尺寸750mm | Overall dismensions for 750mm | Mm | 2200×1500×1600 |
| 尺寸1000mm | Overall dismensions for 1000mm | Mm | 2450×1500×1600 |
| 尺寸1500mm | Overall dismensions for 1500mm | Mm | 2950×1500×1600 |
| 尺寸2000mm | Overall dismensions for 2000mm | Mm | 3450×1500×1600 |
| 重量750mm | Weight for 750mm | Kg | 1900 |
| 重量1000mm | Weight for 1000mm | Kg | 2000 |
| 重量1500mm | Weight for 1500mm | Kg | 2200 |
| 重量2000mm | Weight for 2000mm | Kg | 2400 |
