| 產地 | 山東 |
|---|---|
| 動力類型 | 機械傳動 |
| 加工精度 | 高精度 |
| 類別 | 臥式 |
| 主電機功率 | 7.5 |
| 執行質量標準 | 國標 |
| 品牌 | 奧騰數控 |
| 型號 | 6150 |
| 加工定制 | 是 |
| 質量認證 | CCC |
1、我公司為山東奧騰數控機床有限公司網上直營店，請廣大客戶放心聯系和購買。
2、公司所銷售產品均為廠家直銷，全國聯保，整機五年免費保修。
3、每件產品都經過進廠，機架，裝配，成品等層層檢測。
4，本公司為一般納稅人，可開13%稅，當月開出，當月郵寄.
1、機床精度高，主軸采用哈爾濱軸承BEARING高精密度雙滾珠軸承支承，噪音低，精度高，穩定性好。
2、可車削各種回轉表面，如圓柱面、圓錐面、特形面等，并能進行切槽、車螺紋、鏜、鉸加工，效率高，適用性強。
3、床身導軌經超音頻淬火后精磨，硬度高，剛性好。
4、滾珠絲桿采用整體內循環絲桿，配對角接觸球軸承支承并預緊。導軌、絲桿等采用集中自動潤滑，具有運動靈活、減少熱變形、精度穩定的特點。
5、電動四工位刀架采用精密齒盤定位，重復定位精度高。

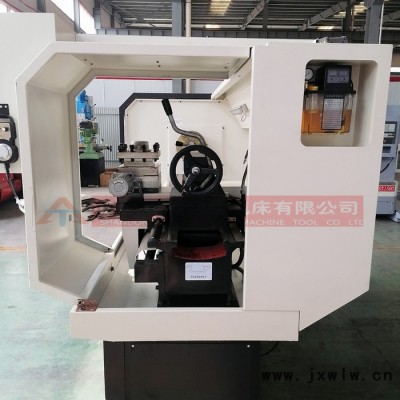

6、尾架具有快速凸輪夾緊裝置，工作效率高。尾座套筒內有防止鉆頭旋轉的裝置，避免了因誤操作引起的鉆頭旋轉而損傷尾座套筒內孔錐度，有效的保護了尾座部件。
7、數控系統采用GSK928TE，凱恩帝KNDITB-II，仁和100T，華中世紀星18A等國內產品，可選用混合式步進電機驅動或交流伺服電機驅動，也可根據用戶要求選配其它系統，如：GT-88TA，KND1000T，GSK980TD等。
8、易于操作，特別適用于復雜零件或?qū)容^高的大批量零件的加工.也是數控教學的S選。

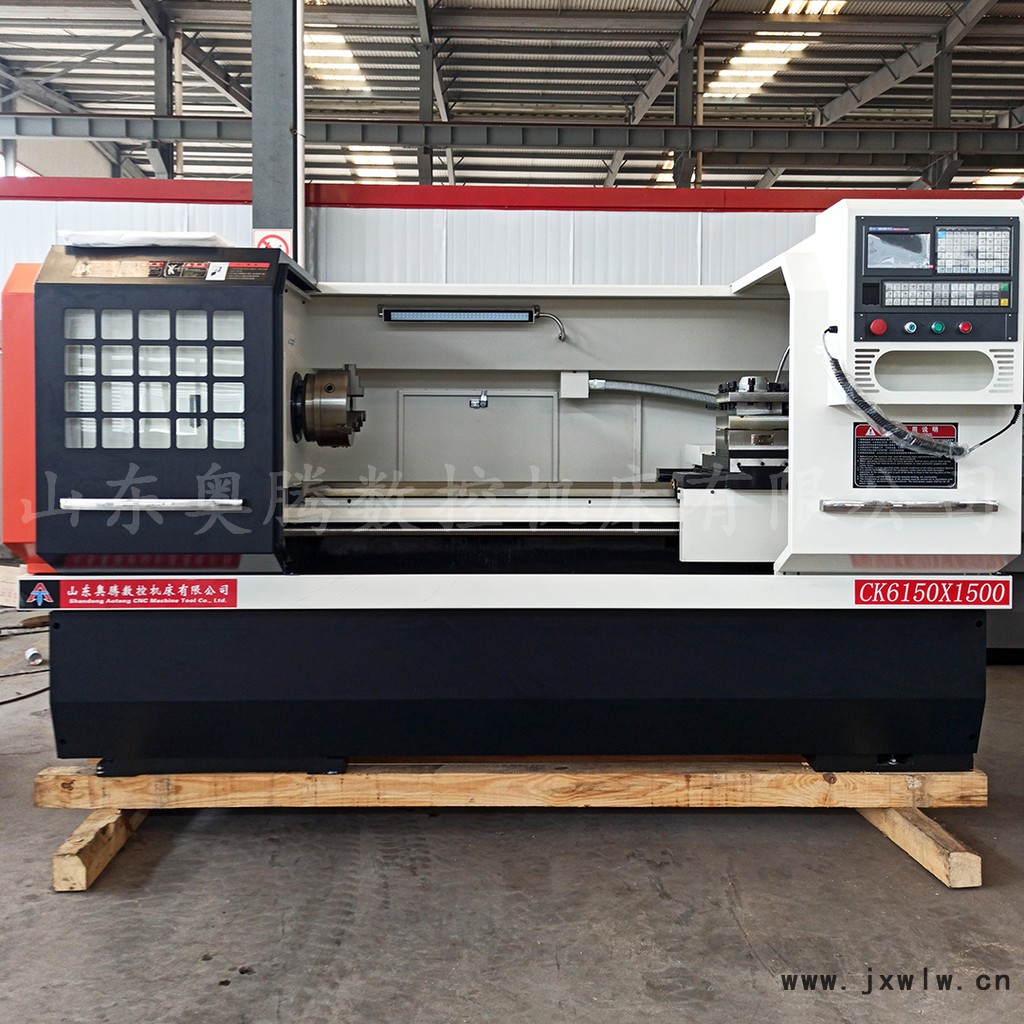

| 技術參數 | Specifications | Units | CK6150 |
| 床身上最大回轉直徑 | Max.Swing over bed | mm | Ф500 |
| 拖板上最大回轉直徑 | Max.Swing over cross slide | mm | Ф280 |
| 最大加工長度 | Max.Processing length | mm | 750/1000/1500 |
| X/Z最大行程 | X/Z axis travel | mm | X:300 Z:750/1000/1500 |
| 主軸傳動形式 | Spindle transmission type |
| 三檔變速，檔內無級變頻調速 |
| 主軸轉速 | Spindle speed | rpm | 20-130/100-600/200-1600 |
| 主軸端部形式 | Spindle nose |
| 750/A2-8 1000/C6 |
| 主軸通孔直徑 | Spindle bore | mm | 獨立主軸52/齒輪82 |
| 主軸錐度 | Spindle taper |
| MT6 |
| 主軸電機功率 | Spindle motor | kW | 7.5/11 |

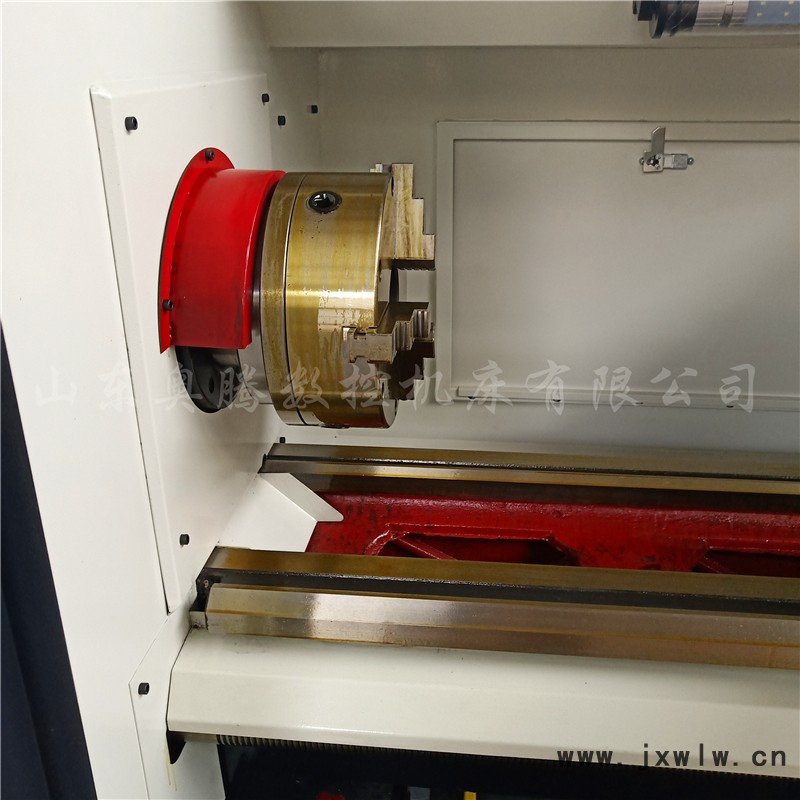

| 卡盤尺寸 | Chuck size | mm | 250 |
| 滾珠絲杠規格 | Ball screw dia.and pitch | mm | Ф25*6/Ф40*8 |
| X/Z進給電機扭矩 | X/Z axis feed motor torque | N.m | X:5 Z:7.7 |
| X/Z快移速度 | X/Z axis rapid traverse | m/min | X:6 Z:8 |
| X/Z重復定位精度 | X/Z axis repeatability | mm | 0.01/0.015 |
| 工件加工精度 | Processing accuracy |
| IT6-IT7 |
| 工件表面粗糙度 | Workpiece surface roughness |
| Ra1.6 |
| 尾座套筒直徑 | Tailstock quill dia. | mm | 75 |
| 尾座套筒行程 | Tailstock quill traverse | mm | 140 |
| 尾座套筒錐度 | Tailstock quill taper | # | MT5 |
| 刀架形式 | Tool post type |
| 電動四工位Electric 4 station |
| 刀具外形尺寸 | Cutting tool shape size | mm | 25*25 |
| 導軌形式 | Guide form |
| 單山+平軌 Single mountain+Flat rail |
| 總電源容量 | Total power capacity | kVA | 12 |
| 外形持尺寸 | Machine dimension(L*W*H) | mm | 2150/2500/3000*1500*1650 |
| 機床重量 | N.W. | kg | 1800/2000/2500 |
