| 產地 | 山東 |
|---|---|
| 動力類型 | 機械傳動 |
| 加工精度 | 高精度 |
| 類別 | 臥式 |
| 主電機功率 | 11KW |
| 執行質量標準 | 國標 |
| 品牌 | 滬控 |
| 型號 | CK6180 |
| 加工定制 | 是 |
| 質量認證 | 國際CB認證 |

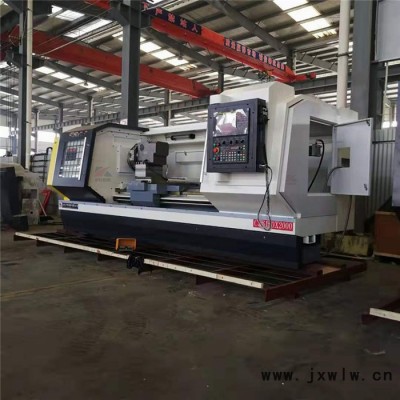

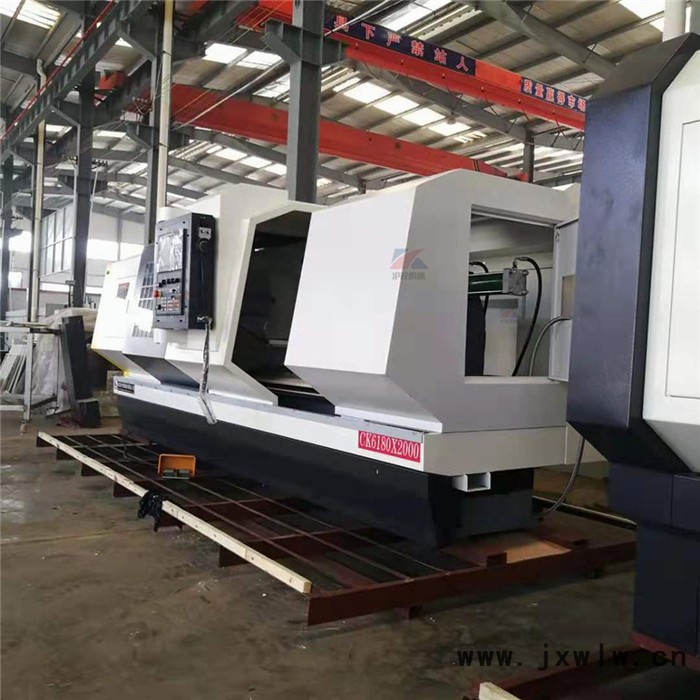

1、臥式平床身結構，本機床整體底座，主要構件均采用云南騀山高強度灰口鑄鐵樹脂砂型鑄
造，充分的時效處理，導軌經高頻淬火處理，整機剛性好，加工精度高，確保機床長期使用的
穩定性，性能大大優于同類產品。
2、主軸三檔變頻調速，主軸系統采用齒輪箱式結構，特別是本機床主軸三點支撐，具有轉速
高、精度高、剛性強、熱變形小、運轉平穩、噪聲低的顯著特點，單邊進刀近10MM,加工效
率明顯高于同類產品。
3、機床縱橫向運動軸采用直聯式伺服電機驅動、精密滾珠絲杠副傳動、脈沖編碼器位置檢測
反饋的半閉環控制系統，各軸響應快、精度高、壽命長。絲杠軸承選用接觸角為60°的絲杠專
用推力角接觸軸承，能承受較高的軸向載荷，確保了進給傳動裝置的剛性與精度。
4、油路潤滑選用手壓油泵實現集中潤滑，經濟實用。也可根據用戶要求配置自動間歇式電動
潤滑泵。
5、機床采用全防護設計結構，操作簡單，符合人體工程學的設計要求，維護成本低，美觀宜
人，防水可靠，排屑方便。
網上價格為參考價格，具體價格和配置歡迎來電咨詢
| CKNC-6180B主要技術參數 | |||
| 項目 | 主要參數 | 單位 | 標配 |
|
工作范圍 | 床身上Z大回轉直徑 | mm | Ф800 |
| 通過滑板Z大回轉直徑 | mm | Ф480 | |
| X 軸（橫向）Z大行程 | mm | 470 | |
| Z 軸（縱向）Z大行程 | mm | 1500/2000/3000 | |
|
床身 | 床身導軌寬度 | mm | 600 |
| Z大兩--距 | mm | 1620/2210/3120 | |
| 床腳 | 型式 |
| 整體落地 |
|
主軸 | 主軸頭型號 | mm | C-11 |
| 主軸內孔錐度 |
| 公制（1:20） | |
| 主軸孔徑 | mm | Ф105 | |
| 主軸轉速(三檔變頻，檔內 | rpm | 40-125, 110-350, 290-950 | |
| 主軸電機功率 | KW | 11KW | |
| 卡盤（手動三爪卡盤） | mm | Ф400 | |
|
伺服軸 | X 軸絲桿 /Z 軸絲桿（型號 | ） mm | 3210/6310 |
| X 軸/Z 軸伺服電機扭矩 | Nm | 15Nm/30Nm | |
| 快速進給速度 | m/min | 6m/min,8m/min | |
|
工作精度 | 加工精度 | level | IT6-IT7 |
| 重復定位精度 | mm | X 軸≤0.012；Z 軸≤0.017 | |
| 粗糙度 | um | Ra≤3.2μm | |
|
刀架（藝喆） | 形式 | type | 立式四工位電動 |
| 刀具尺寸 | kva | 32×32 | |
| 重復定位精度 | mm | ≤0.015 | |
|
尾座 | 套筒直徑/行程 | mm | Ф100/250 |
| 套筒孔錐度 | MT NO | MT5# | |
