| 產地 | 山東 |
|---|---|
| 動力類型 | 電動 |
| 加工精度 | 精密 |
| 類別 | 臥式 |
| 主電機功率 | 15 |
| 執行質量標準 | 國標 |
| 品牌 | 滬控車床 |

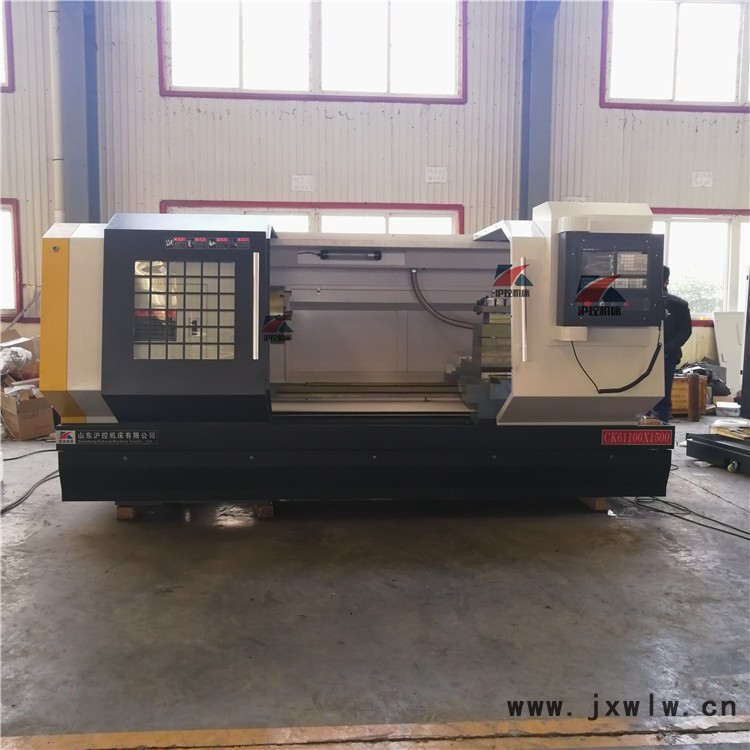

| 型號 | CK61100 |
| 加工定制 | 是 |
| 質量認證 | 國際CB認證 |
| 型號 | 單位 | CK61100 | |
| 技術規格 | 床身最大回轉直徑 | Mm | 1000 |
| 滑板上最大回轉直徑 | Mm | 660 | |
| 最大加工長度 | Mm | 1500/3000/6000 | |
| 床身寬度 | Mm | 660 | |
| 主軸 | 主軸傳動形式 | | 三檔機械變速，變頻無極調速 |
| 主軸轉速級數 | | 無級 | |
| 主軸轉速范圍 | r/min | 18-600 | |
| 主軸端部結構 | | C11 | |
| 主軸孔前端錐度 | | 公制140 1:20 | |
| 主軸孔直徑 | Mm | 130 | |
| 主電機型號 | | YVP180M-6-15KW | |
| 進給系統 | 刀架最大行程 | Mm | X:530 Z:1200 1650 3100 |
| 滾珠絲杠直徑*螺距 | Mm | X:3205 Z:6310 | |
| 快速移動進給 | Mm/min | X:4000 Z:5000 | |
| 定位精度 | Mm | X:0.025 Z:0.03 | |
| 重復定位精度 | Mm | X:0.001Z:0.015 | |
| 工件加工精度 | | IT6-IT7 | |
| 工件表面粗糙度 | | Ral.6 | |
| 尾座裝置 | 尾座套筒直徑 | Mm | 100 |
| 尾座套筒行程 | Mm | 250 | |
| 尾座套筒錐孔錐度 | | 莫氏6# | |
| 刀架裝置 | 標準配置 | | 電動立式四工位刀架 |
| 特殊選擇配置 | | 臥式六工位電動刀架 | |
| 重復定位精度 | Mm | 0.01 | |
| 刀桿截面 | Mm | 35*35 | |

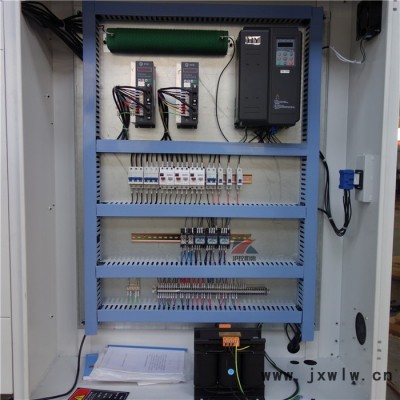

| 控制系統 | 標準配置 | | GSK980TDC |
| 選擇配置 | | KND,FANUC,西門子 | |
| 伺服驅動電機 | | X:X130SJT-M150B Z: X175SJT-M220B | |
| 外形尺寸 | 機床外觀尺寸（長*寬*高） | Mm | 4750(5500) 1920*1800 |
| 重量 | 機床凈重 | kg | 6000/8500/13500 |
