| 產地 | 山東 |
|---|---|
| 動力類型 | 電動 |
| 加工精度 | 高精度 |
| 類別 | 臥式 |
| 主電機功率 | 7.5KW |
| 執行質量標準 | 國標 |
| 品牌 | 滬控機床 |

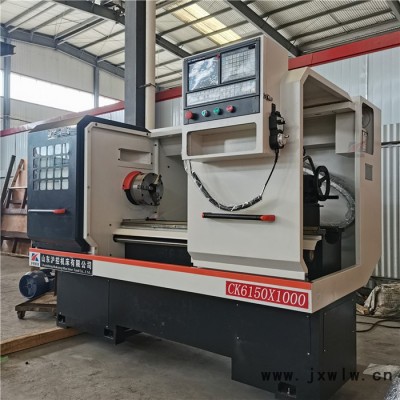

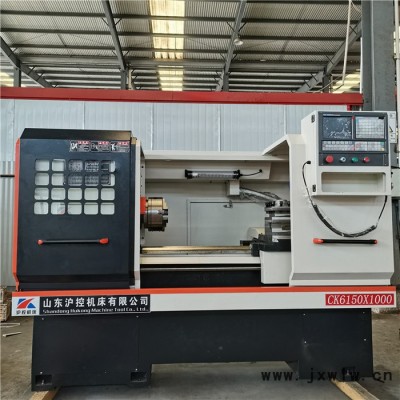

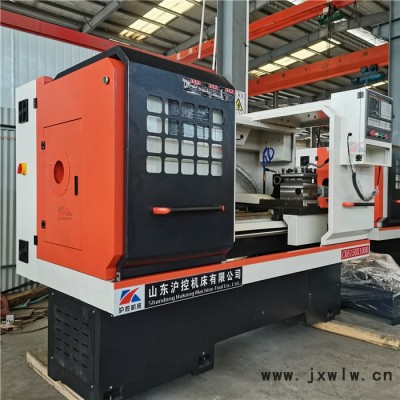

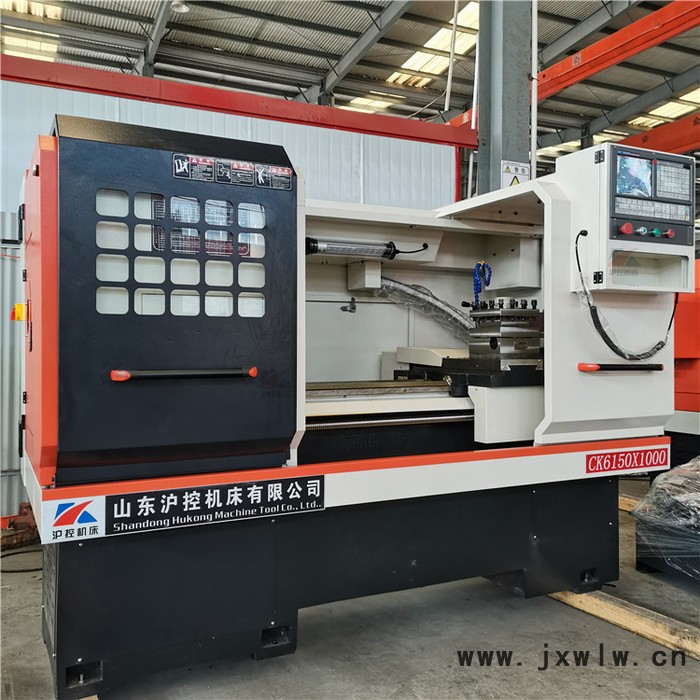

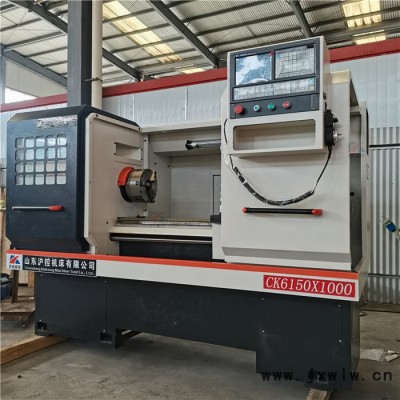

| 型號 | CK6150*1000 |
| 加工定制 | 是 |
| 技術參數 | Specifications | Unit | CK6150 |
| 床身上最大回轉直徑 | Max.swing over bed | mm | Ф500 |
| 拖板上最大回轉直徑 | Max.swing over cross slide | mm | Ф280 |
| 最大加工長度 | Max.Processing length | mm | 1000/1500 |
| X/Z最大行程 | X/Z axis travel | mm | X:220 Z:1050/1600 |
| 主軸傳動形式 | Spindle transmission type | | 兩檔變速，檔內無級變頻調速 |
| 主軸轉速 | Spindle speed | rpm | L:70～560，H:200～1600 |
| 主軸端部形式 | Spindle nose | | C6 |
| 主軸通孔直徑 | Spindle bore | mm | 52 |
| 主軸錐度 | Spindle taper | | MT6 |
| 主軸電機功率 | Spindle motor | KW | 7.5 |
| 卡盤尺寸 | Chuck size | mm | 250 |
| 滾珠絲杠規格 | Ball screw dia.and pitch | mm | φ25X6/φ40X8 |
| X/Z進給電機扭矩 | X/Z axis feed motor torque | N.m | X:6 Z:10 |
| X/Z快移速度 | X/Z axis rapid traverse | m/min | X:6 Z:8 |
| X/Z重復定位精度 | X/Z axis repeatability | mm | 0.01/0.015 |
| 工件加工精度 | Processing accuracy | | IT6-IT7 |
| 工件表面粗糙度 | Workpiece surface roughness | | Ra1.6 |
| 尾座套筒直徑 | Tailstock sleeve dia. | mm | 75 |
| 尾座套筒行程 | Tailstock sleeve travel | mm | 140 |
| 尾座套筒錐度 | Tailstock sleeve taper | # | MT5 |
| 刀架形式 | Tool post type | | 電動四工位 |
| 刀具外形尺寸 | Cutting tool shape size | mm | 25X25 |
| 導軌形式 | Guide form | | 單山平軌l |
| 總電源容量 | Total power capacity | KVA | 10 |
| 外形尺寸 | Machine dimension(L×W×H） | mm | 2500/3000X1500X1650 |
| 機床重量 | N.W. | kg | 2000/2500 |
| 序 號 | 名 稱 | 規格 | 數量 | 備注 |
| 1 | CNC 系統及電柜 | CK6150 | 1套 | 裝在主機上 |
| 2 | 冷卻裝置 | | 1套 | 裝在主機上 |
| 3 | 潤滑裝置 | | 1套 | 裝在主機上 |
| 4 | 照明裝置 | | 1套 | 裝在主機上 |
| 5 | 可調減震墊鐵 | | 6只 | |
| 6 | 三爪卡盤 | | 1套 | |
| 7 | 14-17開口扳手 | | 1支 | |
| 8 | 一字頭螺栓刀5寸 | | 1把 | |
| 9 | 十字頭螺絲刀5寸 | | 1把 | |
| 10 | 4MM 內六角扳手 | | 1把 | |
| 11 | 6MM 內六角扳手 | | 1把 | |
| 12 | 8MM 內六角扳手 | | 1把 | |
| 13 | 頂針（莫氏4#） | | 1只 | |
| 14 | 刀架扳手 | | 1把 | |
| 15 | 卡盤扳手 | | 1把 | |
| 16 | 裝箱單 | | 1份 | |
| 17 | 合格證明書（含精度檢驗單） | | 1份 | |
| 18 | 使用說明書 | | 1套 | |
| 19 | 數控系統使用手冊 | GSK980TB3 | 1本 | |
| 20 | 電動刀架說明書 | | 1份 | |
| 21 | 變頻器說明書 | | 1份 | |
| 22 | 電動機說明書 | | 1份 | |
| 23 | 驅動器說明書 | | 1本 | |
| 序 | 名稱 | 數量 | 標準配置 |
| 號 | |||
| 1 | 數控系統 | 1/臺 | 廣數980TB3/伺服 |
| 2 | 卡盤 | 1/臺 | 建華Ф250手動卡盤 |
| 3 | 尾座 | 1/臺 | 手動尾座 |
| 4 | X向滾珠絲杠 | 1/臺 | 國產（北方岐山） |
| 5 | Z向滾珠絲杠 | 1/臺 | 國產（北方岐山） |
| 6 | 電動刀架 | 1/臺 | 國產(文昌) |
| 7 | X、Z向絲杠軸承 | 各1套/臺 | 國產(新軸) |
| 8 | X、Z向聯軸器 | 各1套/臺 | 國產外購 |
| 9 | 主 軸 軸 承 | 1套/臺 | 國產 |
| 10 | 機身鑄造 | 1/臺 | 采用樹脂砂鑄造 |
| 11 | 主軸總成 | 1套/臺 | 裝配式主軸 |
| 12 | 油 漆 | 1套/臺 | 顏色可根據客戶要求進行配置，未特殊要求的按我司標準顏色配置 |
| 13 | 潤 滑 | 1套/臺 | 國產滬潤電動潤滑油泵，潤滑油路安裝完畢 |
