| 電機功率 | 40kw |
|---|---|
| 配套動力 | 電動機 |
| 用途 | 礦用 |
| 品牌 | 恒泰 |
| 型號 | JS40 |
| 加工定制 | 是 |

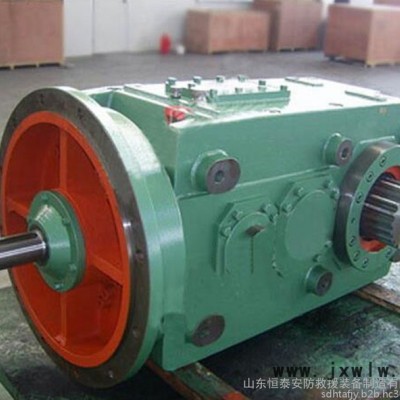

JS40刮板機減速機
一、 概述：
該減速器具有承載能力大、傳動效率高、噪音低、體積小、重量輕、壽命長的特點。適用于輸入軸與輸出軸呈垂直方向布置的傳動裝置，如刮板輸送機、帶式輸送機及各種運輸機械，也可用于冶金、礦山、化工、水泥、建筑、輕工、能源等各種通用機械的傳動機構中。
JS40型號組成及代表意義：
| 名稱 | J | S | 40 |
| 意義 | 減速機 | 平行布置型式 | 主參數代號（傳遞功率KW） |
二、技術特征：
| 名稱 | 型號 | 傳動比 | 外形尺寸 | 總重 |
| 減速機 | JS40 | 24.565 | 1150×834×470 | 0.656 |
三、結構型式及作用：
減速機由一對圓弧傘齒輪、一對斜齒輪、一對直齒輪組成三級減速，總減速比為l:24.564。第二、三軸的軸承為單列園錐滾子軸承，第四軸為雙列向心球面滾子軸承。軸上的鎖緊螺母是用以固定軸承并保證軸承軸向游隙量為0.05～0.1毫米，第二、三、四軸承軸向游隙量是用調整墊保證，其中二、三軸軸承軸向游隙量為0.08～0.15毫米，四軸軸承軸向游隙量為0.06～0.15毫米。在組裝時，園弧傘齒輪的軸向位置要進行適當調整，以保證嚙合側隙和接觸斑點，軸園弧傘齒輪的軸向位移通過調整螺母調整，大圓弧傘齒輪通過調整墊調整軸向位置。以達到較好的嚙合精度，調整好的一對園弧傘齒輪嚙合側隙不小于0.17毫米，接觸斑點沿齒長和齒高方向不小于50％。
減速器內注入150號工業齒輪油，注入量為浸入大園弧傘齒輪的1／3，以保證各部位得到充足的潤滑。
四、使用維護注意事項：
1、每班檢查減速器各連接螺栓有無松動現象，發現松動應及時擰緊。
2、要經常注意減速器的工作情況，如發現有異常噪音、溫升過高或各密封面滲漏現象時，應及時處理；油溫不得超過80℃；齒輪齒面不得有明顯磨損、點蝕；在檢修時各部位應按規定的間隙調整合適。
五、機器的潤滑：
| 序號 | 部件名稱 | 潤滑部位 | 注油點數 | 潤滑油牌號 | 備注 |
| 1 | 減速器整機 | 軸承、齒輪 | 注入箱內 | 150號工業齒輪油 | 檢修注油 |
| 2 | 減速器軸 | 軸承 | 1 | 鈣鈉基潤滑脂ZGN-2 | 每月注油一次 |
六、可能發生的故障及處理方法：
| 序號 | 故 障 | 原 因 | 預防及處理方法 |
| 1 | 減速器運轉聲音不正常 | 齒輪嚙合不好 | 調整嚙合間隙 |
| 2 | 軸承或齒輪較嚴重磨損；軸承軸向游隙量過大 | 更換磨損的齒輪或調整軸承好軸承的軸向游隙量 |
