| 產地 | 山東 |
|---|---|
| 動力類型 | 機械傳動 |
| 加工精度 | 高精度 |
| 類別 | 臥式 |
| 主電機功率 | 11KW |
| 執行質量標準 | 國標 |
| 品牌 | 恒卓 |

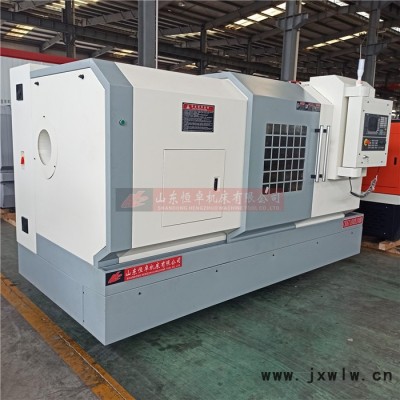

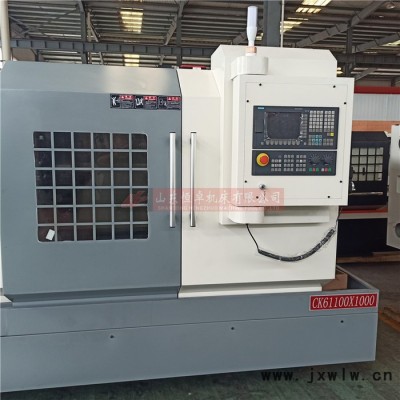

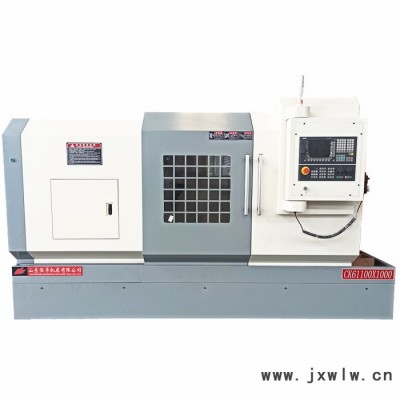

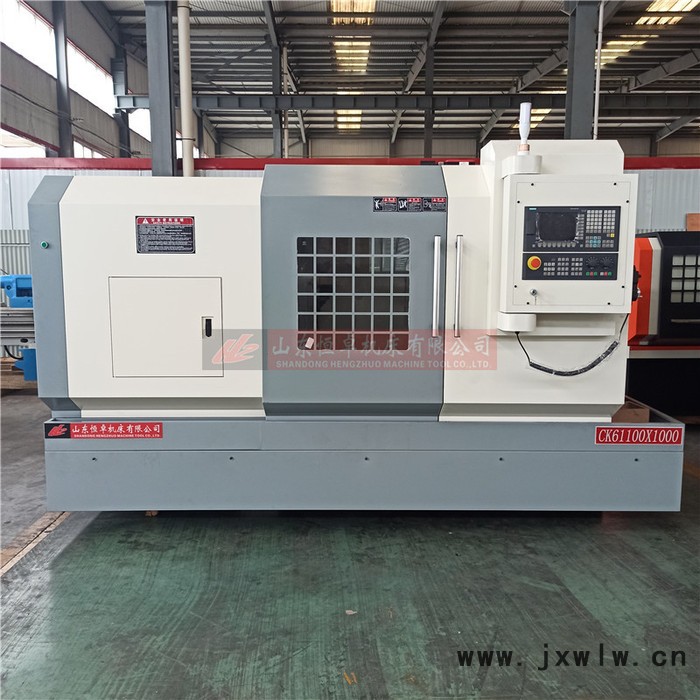

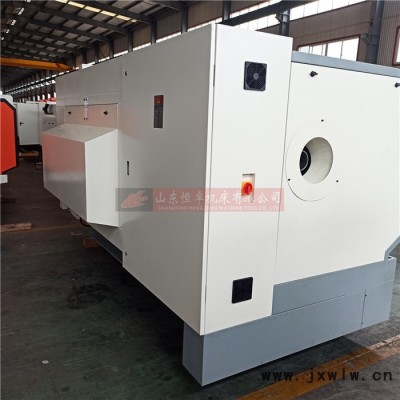

| 型號 | CK61100 |
| 加工定制 | 是 |
| 質量認證 | ISO9001-2000 |
企業嚴格執行ISO9001質量認證標準
保修期內，免費維修，屬于產品本身質量問題引發的零配件的更換，我公司免費提供快速更換！Z新價格參數聯系：18963279982（微信同號）
| 型號 | 單位 | CK61100 | |
|
技術規格 | 床身.回轉直徑 | Mm | 1000 |
| 滑板上.回轉直徑 | Mm | 660 | |
| .加工長度 | Mm | 1500/3000/6000 | |
| 床身寬度 | Mm | 660 | |
|
主軸 | 主軸傳動形式 |
| 三檔機械變速，變頻無極調速 |
| 主軸轉速級數 |
| 無級 | |
| 主軸轉速范圍 | r/min | 18-600 | |
| 主軸端部結構 |
| C11 | |
| 主軸孔前端錐度 |
| 公制140 1:20 | |
| 主軸孔直徑 | Mm | 130 | |
| 主電機型號 |
| YVP180M-6-15KW | |
|
進給系統 | 刀架.行程 | Mm | X:530 Z:1200 1650 3100 |
| 滾珠絲杠直徑*螺距 | Mm | X:3205 Z:6310 | |
| 快速移動進給 | Mm/min | X:4000 Z:5000 | |
| 定位精度 | Mm | X:0.025 Z:0.03 | |
| 重復定位精度 | Mm | X:0.001Z:0.015 | |
| 工件加工精度 |
| IT6-IT7 | |
| 工件表面粗糙度 |
| Ral.6 | |
|
尾座裝置 | 尾座套筒直徑 | Mm | 100 |
| 尾座套筒行程 | Mm | 250 | |
| 尾座套筒錐孔錐度 |
| 莫氏6# | |
|
刀架裝置 | 標準配置 |
| 電動立式四工位刀架 |
| 特殊選擇配置 |
| 臥式六工位電動刀架 | |
| 重復定位精度 | Mm | 0.01 | |
| 刀桿截面 | Mm | 35*35 | |
|
控制系統 | 標準配置 |
| GSK980TDC |
| 選擇配置 |
| KND,FANUC,西門子 | |
| 伺服驅動電機 |
| X:X130SJT-M150B Z: X175SJT-M220B | |
| 外形尺寸 | 機床外觀尺寸（長*寬*高） | Mm | 4750(5500) 1920*1800 |
| 重量 | 機床凈重 | kg | 6000/8500/13500 |
| 序號 | 名稱 | 規格或標記 | 數量 | 備注 |
| 1 | 機械使用說明書 |
| 1套 | 機、電、液合訂本 |
| 2 | 合格證明書 |
| 1冊 |
|
| 3 | 機床裝箱單 |
| 1冊 |
|
| 4 | 系統參數說明書 |
| 1冊 |
|
| 6 | 系統操作說明書 |
| 1冊 |
|
| 名稱 | 規格型號 | 數量 | 品牌 | 產地 |
| 控制系統 | 980 | 1套 | 廣數 | 廣州 |
| 主軸單元 | 自制 | 1套 |
| 國產 |
| 絲杠軸承 |
|
| 新哈 | 國產 |
| 電動刀架 | LD-6163 | 1套 | 文昌 | 國產 |
| 主軸電機和驅動 | 主電機（15 KW） | 1套 | 龍頭 | 國產 |
| 滾珠絲杠 |
| 1套 | 啟尖 | 國產 |
| 自動潤滑裝置 |
| 1套 |
| 國產 |
| 冷卻泵 | 125W | 1套 |
| 國產 |
| 變頻器 | 11KW | 1套 | 臺諾 | 國產 |
