| 材料 | 基于工業級ARM7內核單片機 |
|---|---|
| 產品認證 | ISO9001 |
| 封裝形式 | 直插型 |
| 工藝 | 鏡面 |
| 輸入電壓 | usb-5v、DV 9-36V |
| 應用范圍 | 構建測試實驗室、工業數據采集、汽車電子等領域中數據采集、數據通訊核心采集單元 |
| 用途 | 構建測試實驗室、工業數據采集、汽車電子等領域中數據采集、數據通訊核心采集單元 |
| 執行標準 | 企業標準 |
| 是否提供加工定制 | 否 |
| 品牌 | 凱帝斯 |
| 型號 | PWM Module |
| 加工定制 | 否 |

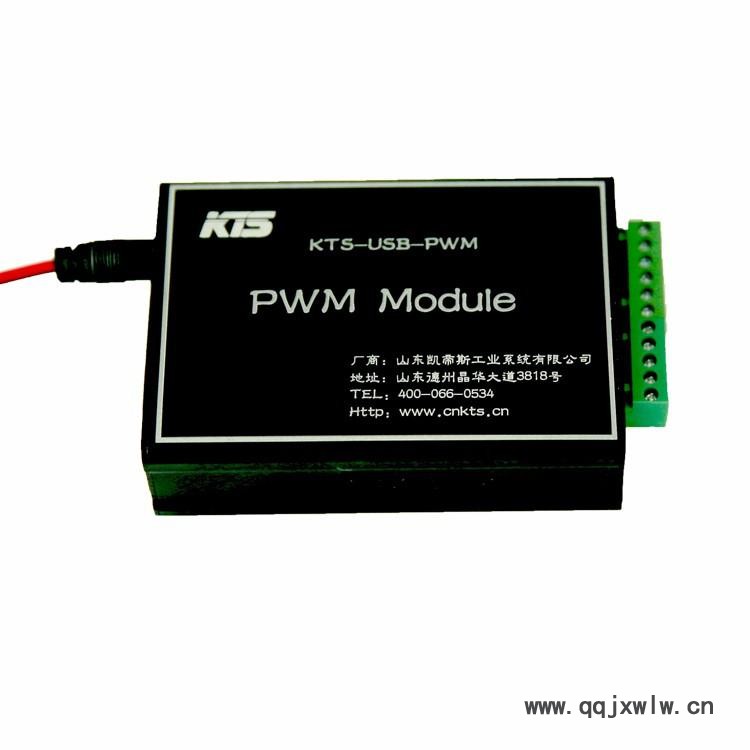

PWM Module帶有4路PWM接口的設備。采用USB通信，PC可以通過USB總線連接PWM Module模塊，構建測試實驗室、工業數據采集、汽車電子等領域中數據采集、數據通訊的核心采集單元。
PWM Module可用作為一個PWM數據采集儀器具有體積小、即插即用等特點，也是便攜式系統用戶的最佳選擇。
PWM Module采用通用的驅動庫，支持WIN98、WIN2000、XP、win7、win8和win10等操作系統。用戶通過提供的動態鏈接庫可以方便快捷進行二次開發。
PWM Module提供專業的測試軟件，執行PWM周期和占空比數據的采集、發送測試任務，是實現產品開發、數據分析的得力工具。
PWM Module可以同時實現4路不同周期、不同占空比數據的同時采集及數據傳送輸出。采用工業級隔離芯片和高抗干擾處理，適合惡劣環境下的開發應用。
| 型號 | PWM Module |
| 芯片 | 基于工業級ARM Cortex-M4內核單片機 |
| 測量類型 | PWM頻率和占空比 |
| 測量范圍 | 1-500Khz |
| 數據接口類型 | USB、RS232、PWM |
| 通道數 | 同時支持4路不同周期，不同占空比的方波信號測量， |
| 存儲裝置 | 外部軟件存儲 |
| 精度 | 0.02%（占空比） |
| 電源 | USB-5V、DC 9-36V |
使用方法：將設備通過USB與PC連接完成以后，PC自動識別設備，免驅動安裝；給設備上電（可選），通過上位機配置軟件將設備的參數配置完成（如打開設備等），配置完成以后，通過軟件客戶端的人機交互系統，即可以進行使用，并且能夠進行實時的PWM數據的采集實時顯示、曲線示意和數據分析。
PWM Module帶有4路PWM接口的設備。采用USB通信，PC可以通過USB總線連接PWM Module模塊，構建測試實驗室、工業數據采集、汽車電子等領域中數據采集、數據通訊的核心采集單元。
PWM Module可用作為一個PWM數據采集儀器具有體積小、即插即用等特點，也是便攜式系統用戶的最佳選擇。
PWM Module采用通用的驅動庫，支持WIN98、WIN2000、XP、win7、win8和win10等操作系統。用戶通過提供的動態鏈接庫可以方便快捷進行二次開發。
PWM Module提供專業的測試軟件，執行PWM周期和占空比數據的采集、發送測試任務，是實現產品開發、數據分析的得力工具。
PWM Module可以同時實現4路不同周期、不同占空比數據的同時采集及數據傳送輸出。采用工業級隔離芯片和高抗干擾處理，適合惡劣環境下的開發應用。
| 型號 | PWM Module |
| 芯片 | 基于工業級ARM Cortex-M4內核單片機 |
| 測量類型 | PWM頻率和占空比 |
| 測量范圍 | 1-500Khz |
| 數據接口類型 | USB、RS232、PWM |
| 通道數 | 同時支持4路不同周期，不同占空比的方波信號測量， |
| 存儲裝置 | 外部軟件存儲 |
| 精度 | 0.02%（占空比） |
| 電源 | USB-5V、DC 9-36V |
使用方法：將設備通過USB與PC連接完成以后，PC自動識別設備，免驅動安裝；給設備上電（可選），通過上位機配置軟件將設備的參數配置完成（如打開設備等），配置完成以后，通過軟件客戶端的人機交互系統，即可以進行使用，并且能夠進行實時的PWM數據的采集實時顯示、曲線示意和數據分析。
