| 工作臺面尺寸 | 600*800mm |
|---|---|
| 售后服務 | 整機保修一年 |
| 主機重量 | 1500 |
| 錐度 | 6° |
| 適用行業 | 通用 |
| 最大加工速度 | 690mm/min |
| 工作油糟尺寸 | 460*600mm |
| 工作臺行程（X*Y） | 400*500 |
| Z軸行程 | 250 |
| 品牌 | 臺捷 |

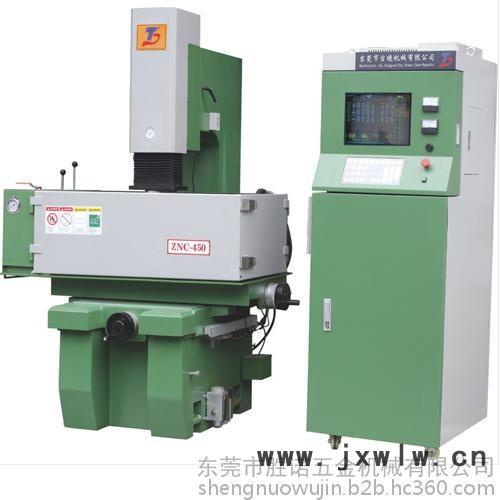

| 型號 | ZNC-450 |
產品詳情
450ZNC主機特性 | |||
1. 全系列由CAD精密計算設計而成，結構強精度高。 | |||
2. 機械床身由高強度鑄鐵組合而成，受溫差變型量小。 | |||
3. 機臺三座采用同心搪加工，以保持最高精度。 | |||
4. 各滑動接觸面均貼有耐磨片確保機械壽命及易于移動操作。 | |||
5. X，Y軸軌道由V型及平面結構組合而成，充分保證垂直度及平行度。 | |||
6. Z軸采用高精度滾柱滑軌配合日本三洋DC伺服馬達，使工作電敏度達到最佳狀態。 | |||
7. 高精度、高強度主軸結構確保伺服加工運動順暢及展現優異的放電性能。 | |||
8. 工作臺面作高周波硬化熱處理經大型進口精密磨床研磨處理，以確保制造度與壽命。 | |||

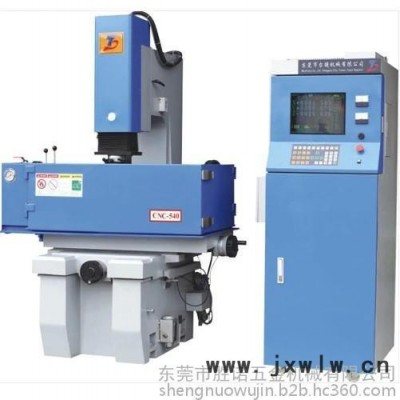

540ZNC 功能介紹 | |||
| |||
1. 提供60組檔案儲存，三軸座標可公英制切換。 | |||
2. 具有10段自動修細功能. | |||
3. 自行編輯依個人經驗去編輯加工條件； | |||
4. 自動編輯；給予最大深度初始電流及粗細加工的選擇，就會自動將加工條件編輯完成； | |||
5. 智慧型條件編輯；只要選擇電極形狀，電極與工件材料，電極的截面積及粗細加工的選擇與深度設定就會自動將加工條件編輯好，以上三種編輯方式，皆可由粗-中-細 一次完成加工。 | |||
6. 積碳防制系統。積碳防制系統視各種不同的加工條件，改變檢測敏感度，以達到有效的積碳防制。 | |||
7. 特殊材質加工回路，鐵-鐵，銅-鐵，石墨-鐵，銅-銅，銅-鎢鋼。 | |||
8. Z軸自動靠模歸零功能。自動靠模，尋心功能。 | |||
9. 全新設計電控箱及15" CRT（彩色顯示屏幕），可以防塵、防水、防干擾，提高電子板壽命。 | |||
10. 采用工業級PC-base控制器及采用DOM新式記憶體取代傳統硬盤，讀檔速度更快穩定性極高更適合于工業用途。 | |||
| |||
650ZNC機械規格： | |||
序號 | 參數項目 | 單位 | 技術參數 |
1 | 工作臺（L×W） | mm | 800×480 |
2 | 工作油槽（L×W×H） | mm | 1450×800×500 |
3 | 左右行程 (X) | mm | 650 |
4 | 前后行程 (Y) | mm | 550 |
5 | 伺服行程（Z1） | mm | 250 |
6 | 機頭行程 (Z2) | mm | 400 |
7 | 主軸端面至工作臺面最大距離 | mm | 850 |
8 | 最大電極重量 | kg | 200 |
9 | 最大工作重量 | kg | 2000 |
10 | 機械重量 | kg | 2950 |
11 | 裝箱尺寸（L×W×H） | mm | 2000×1760×2360 |
11 | 過濾箱尺寸（L×W×H） | mm | 1050×1200×520 |
12 | 過濾箱容量 | liter | 980 |
540ZNC電控箱規格 | |||
序號 | 參數項目 | 單位 | 70A技術參數 |
1 | 最大加工電流 | A | 70 |
2 | 最快加工速度 | mm3/min | 980 |
3 | 最小電極消耗比 | % | 0.1 |
4 | 最佳表面精度 | μm/Ra | 0.15 |
5 | 電控箱重量 | kg | 400 |
6 | 電控箱尺寸 | mm | 900×730×2000 |
本公司保有規格變更設計之權利，以上規格，如有變更，恕不另行通知。 | |||
Continuing improvement will allow the maker to modify the design or specification without notice. | |||
450ZNC標準配件： | |||
1. 濾油網 2個 | |||
2. 工具箱及工件夾具 1個 | |||
3. 噴油磁性座 3個 | |||
4. 滅火器 1個 | |||
5. 石英工作燈 1個           | |||
