| 類型 | 升降臺銑床 |
|---|---|
| 重量 | 4700（kg） |
| 主電機功率 | 11（kw） |
| 主軸轉速范圍 | 30-1500（rpm） |
| 工作臺尺寸 | 428*1800（mm） |
| 主軸錐孔錐度 | 7:24 NO:50 |
| T型槽數目 | 3 |
| 控制形式 | 程序控制 |
| 布局形式 | 立式 |
| 作用對象 | 五金 |
| 作用對象材質 | 金屬 |
| 適用范圍 | 通用 |
| 適用行業 | 通用 |
| 產品類型 | 全新 |
| 是否庫存 | 是 |
| 售后服務 | 整機一年質保，全國聯保 |
| 品牌 | 皖南機床廠 |
| 型號 | X5042 |

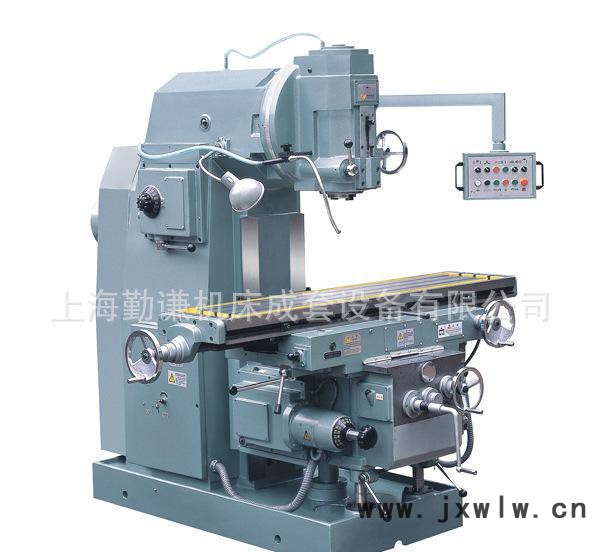

X5042立式升降臺銑床
主要性能，用途和結構特點
X5042型立式升降臺銑床是一種用途廣泛的通用機床。
可利用端銑刀、圓柱銑刀、立銑刀及成型銑刀來加工各種類型的零件。
可選配回轉工作臺，分度頭等特殊附件來擴大加工范圍。適用于各種機械加工車間、修理車間、工具制造和模具加工車間。
立銑頭可作正負45度旋轉。主軸套筒可垂向進給。工作臺三個方向均能機動和快速進給。
機床的主要導軌均采用耐磨措施，保持高精度。
機床主軸電機功率高，變速范圍廣，可充分利用硬質合金刀具的性能進行高速切削。機床剛性好，能承載重負荷切削。
機床有完善的冷卻、潤滑系統。根據客戶需要可以配數顯裝置。
詳細技術參數工作臺 臺面尺寸 420х1800 mm
工作臺 縱向行程 (手動/機動)X 1200/1180 mm
橫向行程 (手動/機動) Y 360/350 mm
垂向行程 (手動/機動)Z 470/450mm
Ｔ型槽（槽數х槽寬х槽距） 3х18х90 mm
主軸孔錐度 50# 7:24
刀桿直徑 Ф32 Ф50mm
主軸軸向**大移動距離 85 mm
立銑頭**大回轉角度 ±45°
主軸端面至工作臺臺面之間的距離 40~510mm
床身垂直導軌至工作臺中心的距離 275~655
床身垂直導軌至主軸中心的距離 450mm
工作臺機動進給級數 18級
主軸變速范圍 30~1500 r/min
主軸轉速級數 18級
工作臺機動進給范圍：縱向X 22-1100 mm/min
橫向Y 22-1100 mm/min
垂向Z 8.3-410 mm/min
工作臺快速進給量：縱向X 2400 mm/min
橫向Y 2400 mm/min
垂向Z 900 mm/min
主電機功率 11 KW
進給電機功率 3 KW
機床外形尺寸 2522x2265x2432 mm
包裝箱尺寸 2470×2400×2720 mm
機床重量 4700 Kg
