| 類型 | 內圓磨床 |
|---|---|
| 重量 | 3500（kg） |
| 主電機功率 | 8.6（kw） |
| 外形尺寸 | 2870×1380×1320（mm） |
| 加工精度 | 精密 |
| 砂輪轉速 | 11000（rpm） |
| 最大磨削尺寸 | 200（mm） |
| 控制形式 | 人工 |
| 適用范圍 | 通用 |
| 適用行業 | 通用 |
| 布局形式 | 臥式 |
| 安裝形式 | 落地式 |
| 作用對象 | 五金 |
| 產品類型 | 全新 |
| 是否庫存 | 是 |
| 售后服務 | 整機免費一年保修，全國聯保，終身售后服務 |
| 品牌 | 其他 |

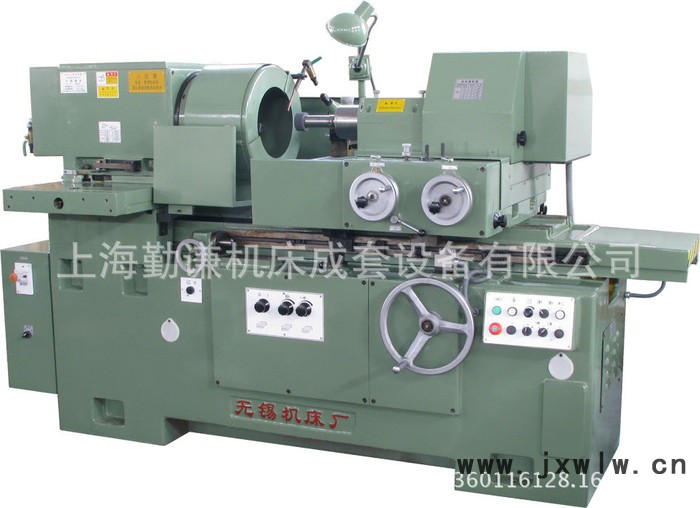

| 型號 | M2120A |
一、機床結構特點及性能
1、機床布局采用床頭箱固定，砂輪架作橫向進給運動，工作臺作縱向往復運動的磨削形式；
2、機床的進給及砂輪修整補償由二個互不干涉的機構執行，更換新砂輪后不必重新調整機床；
3、進給系統具有定程磨削功能以控制工件尺寸，砂輪的進給可手動或液動進給；
4、機床設有砂輪快跳機構，因此退出砂輪進行測量或砂輪修整后不必重新手動對刀；
5、工作臺運動由液壓驅動，運動速度可無級調整，并設有縱向微動機構，以適應用內圓磨具磨削端面的需要；
6、機床床身設有平面，為安裝長工件中心架創造了條件；
7、可選配18000r/min的高速砂輪軸(特殊訂貨)，以適應20~50mm孔的磨削。
二、技術規格與參數
磨孔直徑 50~200mm
磨孔**大深度
孔徑Φ50時 70mm
孔徑Φ50~80時 120mm
孔徑Φ80~150時 150mm
孔徑Φ150~200時 200mm
工件**大旋徑
罩內 400mm
罩外 600mm
手輪每轉工作臺移動量 12mm
工作臺**大行程 600mm
工作臺運動速度
磨削速度 1.5~6m/min
修整速度 0.1~2m/min
**高速度 6m /min
床頭箱**大回轉角度 30°
床頭箱**大橫向移動量 250mm
砂輪每次進給量 0.002~0.008mm
砂輪**大橫向移動量 70mm
砂輪轉速4000、5000、6000、8000、11000r/min
工件轉速(無級調速) 100~500r/min
機床總功率 8.6kW
砂輪電機功率 4kW
工件電機功率 2.2kW
機床外形尺寸 2870mm×1380mm×1320mm
機床凈重 3400kg
三、工作精度
(標準試件Φ100×Φ50×50mm，45#鋼)
內孔圓度 0.003mm
內孔圓柱度 0.008mm
內孔粗糙度 Ra0.63μm
公司：上海勤謙機床成套設備有限公司（經銷國內外
名優機床）
地址：上海市浦東新區新場坦直鎮申江南路5105號
聯系人：吳永菊13564574965
