| 類型 | 平面磨床 |
|---|---|
| 重量 | 850（kg） |
| 主電機功率 | 2（kw） |
| 外形尺寸 | 1800×1200×1995（mm） |
| 加工精度 | 精密 |
| 砂輪轉速 | 2850（rpm） |
| 最大磨削尺寸 | 475*185（mm） |
| 控制形式 | 電動 |
| 適用范圍 | 通用 |
| 適用行業 | 通用 |
| 布局形式 | 立式 |
| 安裝形式 | 落地式 |
| 作用對象 | 五金 |
| 產品類型 | 全新 |
| 是否庫存 | 是 |
| 售后服務 | 整機一年保修，全國聯保 |
| 品牌 | 建磨 |

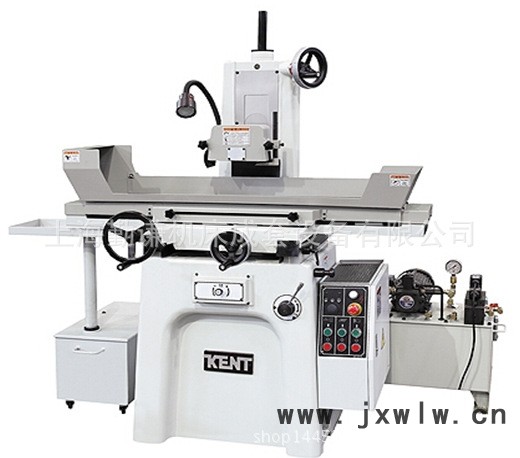

| 型號 | KGS-618H |
H：左右單軸自動，可依工作需求以手工操控前后及上下進給，操作方便 | ||||||
| 高剛性鑄件體 主機座、工作臺、滑座、立柱及機頭等各重要鑄件體均采用高級鑄鐵，并經由有限元分析與計算，達到剛性倍增與質量的工程需求，每件鑄件均經過內應力消除處理，確保長久不變形，并具極佳的抗彎及抗扭應力，確保機床長時間之研削精度。全支撐之工作臺 硬軌結構工作臺采全支撐硬軌結構，搭配Turcite –B與手工鏟刮保證工作臺在負荷的情況下，減低阻尼系數，確保工作臺之平穩運行與研削精度。獨立式油壓系統 單缸驅動式，配合獨立式油壓系統之設計，使工作臺具3-25m/min多段可調之速度與低震動之特性，適合多種用途之加工，選用日本制高質量油封，確保滑動順暢及使用壽命。高精度之直結式主軸 本公司之每一支主軸完全由臺灣建德本廠自行研發與制作，從外管之原料開始至組裝(除進口軸承外)，在溫控及無塵車間裝配，決不外包，正因在這樣嚴格的生產條件下，主軸受溫度變化影響小，噪音低及無振動，能夠提供多年的服務而不產生問題。本機臺并采用直結式主軸之設計，搭配CP4級精密斜角滾珠軸承、V3級低振動馬達與動平衡后，直接安裝于機頭座上，更加強頭部之強度，保證主軸之偏轉遠低于0.002mm.。自動潤滑系統 采循環式中心潤滑裝置，一方面各傳動螺桿和滑動面均得到潤滑，另一方面廢油回收過濾再循環潤滑，不僅環保，也節省潤滑油之不必要支出。電氣控制系統 專業設計電氣控制系統，符合CE安全要求，采用國際知名品牌的電氣組件，工作可靠，噪音低，震動小，可靠保證高精度磨削的需要。圖型化操作面板 操作面板箱采固定式設計，操控完全集中于操作面板上，符合人體工學；操作面版采圖型化設計，功能一目了然，操作簡便易學。 | ||||||
項目 | 單位 | KGS-618H | ||||
能力 | 工件臺面尺寸(長x寬) | mm | 460x150 | |||
工件臺最大移動量 | 左右 | mm | 475 | |||
前后 | mm | 185 | ||||
工作臺面至主軸中心最大距離 | mm | 380 | ||||
工作臺最大承載重量 | Kgs | 120 | ||||
工作臺及前后進給 | 工作臺T型槽 | mmxN | 14x1 | |||
工作臺速度 | M/min | 3–25 | ||||
前后手輪進刀 | 一格 | mm | 0.01 | |||
一圈 | mm | 3 | ||||
前后自動進給量 | mm | – | ||||
前后快速量 | 50 Hz | mm/min | – | |||
60 Hz | mm/min | – | ||||
上下進給 | 上下手輪進給量 | 一格 | mm | 0.005 | ||
一圈 | mm | 1 | ||||
上下自動進給量 | mm | – | ||||
上下快速移動量 | mm/min | – | ||||
砂輪主軸 | 砂輪尺寸(外徑x厚度x內徑) | mm | Φ180x6-20xΦ31.75 | |||
主軸轉速 | 50 Hz | rpm | 2850 | |||
60 Hz | rpm | 3360 | ||||
馬達 | 主軸馬達 | hp | 2 | |||
前后馬達 | hp | – | ||||
上下馬達 | hp | – | ||||
油壓馬達 | hp | 1 | ||||
沖水馬達 | hp | 1/8 | ||||
吸塵馬達 | hp | 3/4 | ||||
尺寸重量 | 機器高度 | mm. | 1995 | |||
占地面積(長x寬) | mm. | 1800x1200 | ||||
機器重量(凈重/毛重) | Kgs. | 700/850 | ||||
KGS-618H平面磨床特配包括：左右自動型，二軸數顯尺，細鉬吸盤6寸*18寸，沖吸一體，砂輪平衡臺，砂輪與法蘭，砂輪平衡棒，鉆石修整器，腳墊及腳螺絲，工具箱，工具扳手。
上海勤謙機床成套設備有限公司
聯系人：吳永菊13564574965
歡迎新老客戶來電咨詢！
