| 類型 | 外圓磨床 |
|---|---|
| 重量 | 3540（kg） |
| 主電機功率 | 5.24（kw） |
| 外形尺寸 | 2500X1800X1650（mm） |
| 加工精度 | 普通精度 |
| 砂輪轉速 | 1670（rpm） |
| 最大磨削尺寸 | 200*500（mm） |
| 控制形式 | 半自動 |
| 適用范圍 | 通用 |
| 適用行業 | 通用 |
| 布局形式 | 臥式 |
| 安裝形式 | 落地式 |
| 作用對象 | 五金 |
| 產品類型 | 全新 |
| 是否庫存 | 是 |
| 售后服務 | 整機一年保修，全國聯保 |
| 品牌 | 上海機床廠 |
| 型號 | MB1320H/500 |

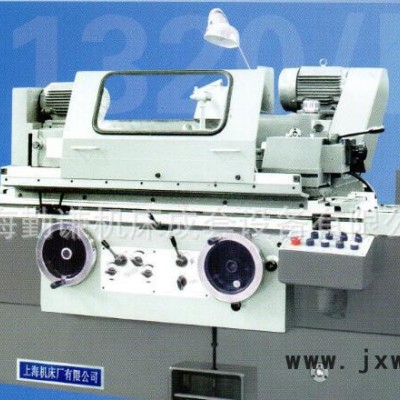

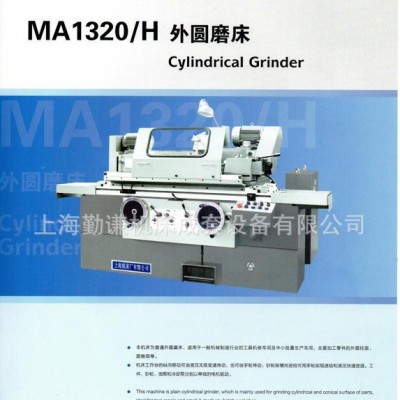

機床性能結構特點
機床適宜于磨削直徑在200mm內的圓柱形或圓錐形的回轉體工件，適用于機械加工車間、工具車間 、機修車間等單件、小批零件加工;
本系列機床分為通用型（M）、精密型（MM）、半自動型（MB）幾種類型，可根據用戶需要選擇;
MM1320/H砂輪架采用動靜壓軸承結構，提高了磨削精度。其他型號均采用三塊瓦的動壓軸承結構，切削力強,提高了效率;
機床縱向移動由液壓無級傳動，也可用手輪傳動,橫向移動具有液壓快速進退和手動微量進給,半自動型橫向進給有切入半自動循環和周期半自動循環功能，也可用手輪進給。

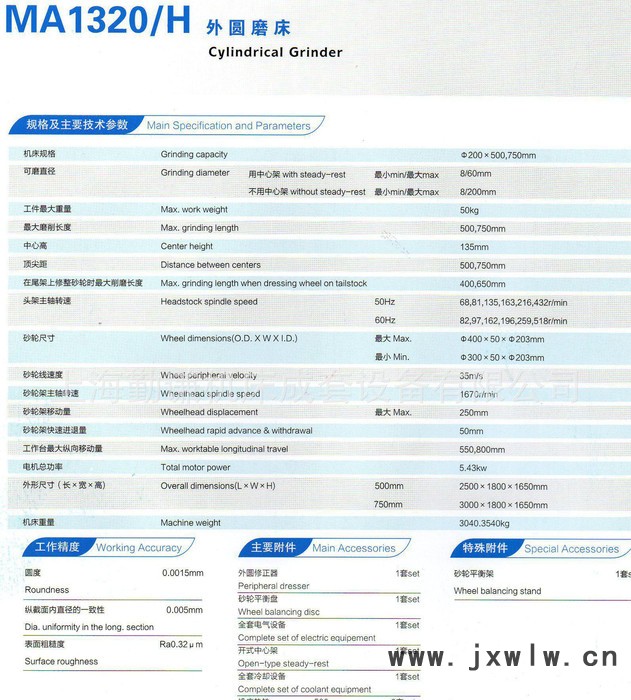

機床規格及主要技術參數
工作精度(以我廠標準試件為準)規格
單位
M1320A/H
MA1320/H
MB1320/H
MM1320/H**大磨削長度 mm 500 750 500 750 500 750 500 750 砂輪架結構 動壓 動壓 動壓 動靜壓 可磨直徑 用中心架 mm **小φ5**大φ60 **小φ8**大φ60 不用中心架 mm **小φ8**大φ200 工件**大重量 kg 50 中心高 mm 135 頭架**(莫氏) #4 尾架**(莫氏) #4 上工作臺**大回轉角度 順時針 5° 3° 3° 逆時針 9° 6° 7° 砂輪尺寸(外徑×寬度×內徑) mm φ400×50×φ203 砂輪線速度 m/s 35 35/17.5 電機總功率 KW 5.24 7.05 5.67 外形尺寸 長 mm 2500 3000 2500 3000 2500 3000 2500 3000 寬 mm 1600 1800 1800 1800 高 mm 1350 1650 1650 1650
公司：上海勤謙機床成套設備有限公司單位
M1320A/H
MA1320/H
MB1320/H
MM1320/H磨削長度 mm 500 750 500 750 500 750 500 750 試件長度 mm 315 630 315 630 315 630 315 試件直徑 mm φ32 φ63 φ32 φ63 φ32 φ63 φ32 圓度 mm 0.0015mm 0.00lmm 縱截面內直徑的一致性 mm 0.005mm 0.004mm 試件表面粗糙度 μm Ra0.32μm Ra0.04μm
