| 類型 | 外圓磨床 |
| 重量 | 2100（kg） |
| 主電機功率 | 4.04（kw） |
| 外形尺寸 | 2000X1420X1600（mm） |
| 加工精度 | 普通精度 |
| 砂輪轉速 | 460（rpm） |
| 最大磨削尺寸 | 200*500（mm） |
| 控制形式 | 人工 |
| 適用范圍 | 通用 |
| 適用行業 | 通用 |
| 布局形式 | 臥式 |
| 安裝形式 | 落地式 |
| 作用對象 | 五金 |
| 產品類型 | 全新 |
| 是否庫存 | 是 |
| 售后服務 | 整機一年保修，全國聯保 |
| 品牌 | 上海第三機床廠 |
| 型號 | H3Y-007 |
|

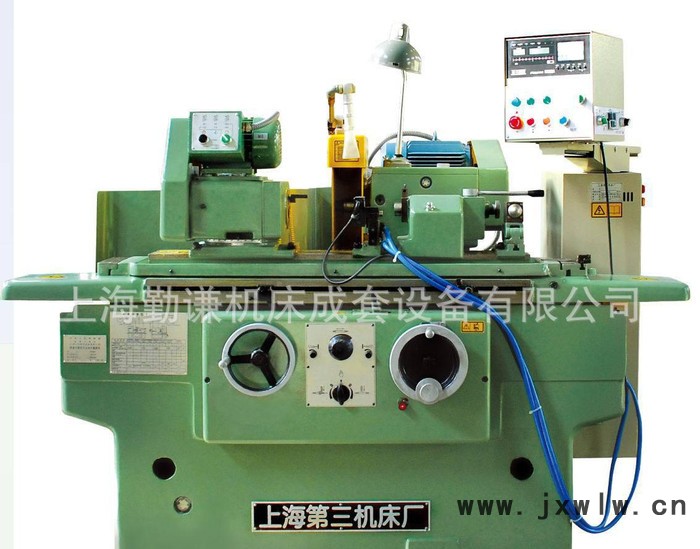

| H3Y-007 帶量?jī)x精密半自動外圓磨床詳細說明： | 本機床采用量?jī)x控制磨削形式：其磨削量可方便地在“微機數顯主動測量?jī)x”上任意輸入數據。本機床可作手動磨、半自動縱磨、半自動切入磨三種磨削形式。本機床是軸類件大批量生產的**選擇。滿足高效率、高節奏、高精度的要求。本機床具有剛性好、操作簡單、工作可靠、應用廣泛、價格低廉等特點。本機床配置中原精密合資產品“微機數顯主動測量?jī)x及測量裝置”,其磨削零件班產尺寸分散度可控制在0.003mm之內。本機床適用于電動工具、縫紉機、汽車、拖拉機**、柴油機、油嘴油泵、空調等行業，中、大批量生產及生產線之用。
規格及主要技術參數 Main Specifications| 項目 | Item | H3Y-007 | | **大磨削直徑 | Max. diameter to be ground | 200mm | | 帶量?jī)x**大磨削直徑 | Max. diameter to be ground with the measurement | 100mm | | **小磨削直徑 | Min. diameter to be ground | 8mm | | **大磨削長度 | Max. length to be ground | 500mm | | **大工件重量 | Max. workpiece weight | 50kg | | 中心高 | Height of center | 125mm | | 工作臺**大移動量 | Max. travel of table | 600mm | | 工作臺**大回轉角度 | Max. angle of swivel of the table | 順時針 Clcckwise 5° 逆時針 Anti-clockwise 9° | | 工作臺移動速度范圍 | Traverse speed | 0.1~4 m/min | | 工作臺手輪一轉移動量 | Table travers per turn hand wheel | 6 mm | | 主軸轉速范圍 | Spindle speed | 60, 85, 230, 120, 170, 460 rpm | | 主軸錐孔規格 | Spindle hole taper | No. 3 Morse | | 卡盤規格 | Chuck | 125 mm | | 尾架套筒錐孔規格 | Tailstrok quill taper | No. 3 Morse | | 尾架套筒移動量 | Travel of tailstork quill | 25 mm | | 砂輪架**大移動量 | Max.travel of wheelhead | 150 mm | | 砂輪架快速移動量 | Rapid feed travel of wheelhead | 40, 60, 70 mm | | 砂輪機手輪一轉移動量 | Travers per turn hand wheel | 1mm | | 微調捏手一格移動量 | Travers per graduation on wheelhead | 1.25μm | | 主軸轉速 | Spindle speed | 2230 rpm 1845 rpm | | 砂輪規格 (Dxtxd) | Grinding wheel size (Dxtxd) | 400X40X127 mm | | **大砂輪線速度 | Max.peripheral speed of grinding wheel | 35 m/s 45 m/s | | 液壓系統工作壓力 | Spindle speed of internal grinding wheel | 0.8~1 Mpa | | 冷卻泵流量 | Flow rate of cooling pump | 25 L/min | | 砂輪電機功率 | Grinding wheel motor | 3 kw | | 總功率 | Total motor power | 4.04 kw | | 機床外形尺寸（長X寬X高） | Overall dimensions (LxWxH) | 2000X1420X1600 mm | | 機床重量 | Weight of machine | 2100 kg |
工作精度 Working Accuracy| 項目 | Item | H3Y-007 | | 外圓圓度 | External Roundness | 1μm | | 外圓圓柱度 | External Cylindricity | 5μm | | 外圓粗糙度 | External Surface Roughness | Ra≤0.04μm |
|
|
