| 類型 | 外圓磨床 |
| 重量 | 2100（kg） |
| 主電機功率 | 4.5（kw） |
| 外形尺寸 | 2000X1420X1600（mm） |
| 加工精度 | 普通精度 |
| 砂輪轉速 | 2230（rpm） |
| 最大磨削尺寸 | 200*500（mm） |
| 控制形式 | 人工 |
| 適用范圍 | 通用 |
| 適用行業 | 通用 |
| 布局形式 | 臥式 |
| 安裝形式 | 落地式 |
| 作用對象 | 五金 |
| 產品類型 | 全新 |
| 是否庫存 | 是 |
| 售后服務 | 整機一年保修，全國聯保 |
| 品牌 | 上海第三機床廠 |
| 型號 | MB1320 |

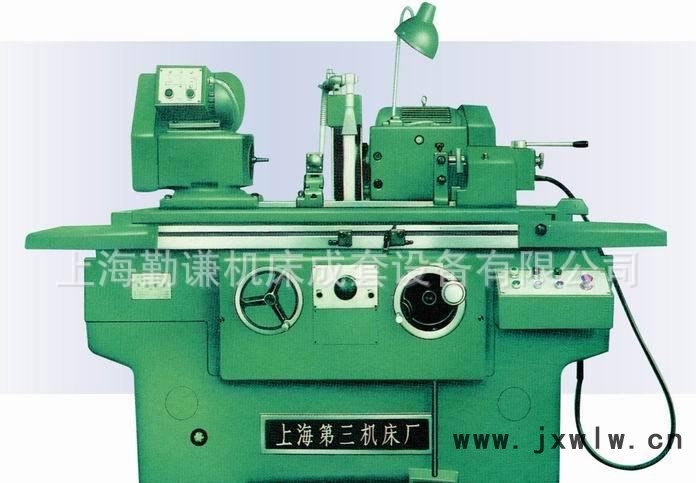

MB1320 半自動外圓磨床詳細說明： |
本系列機床是在我廠原f200系列外圓磨床基礎上改進設計派生的最新機床，主要用于磨削圓柱形和圓錐形的外圓與內孔，也可磨削軸向端面。本系列機床的工作臺縱向移動有液壓和手動，砂輪架和頭架可回轉，頭架主軸也可轉動，砂輪架可實行微量進給。液壓系統采用了噪音小，輸油平穩的螺桿泵。本系列機床改進設計的主要特點是：1. 增加抖動裝置，使工作臺獲得短距離頻繁換向功能，從而提高切入磨時工件的表面質量。2. 尾架套筒采用無間隙滾鑲鋼密珠軸承形式，從而提高工件的支承剛性及尾架的使用壽命。3. 全面貫徹《工業機械電氣設備通用技術條件》。采用新型電氣元件操作安全可靠，維修方便。本系列機床適合于中小批量生產車間及工具、機修車間使用。規格及主要技術參數Main Specifications| 項目 | Item | MB1320 | | 磨削直徑范圍 | Grinding diameters | 8～200 mm | | 最大磨削長度 | Max grinding length | 500 mm | | 工作臺最大移動量 | Max travel of table | 600 mm | | 液壓移動速度 | Hydraulic traverse speeds | 0.1～4 m/min | | 工作臺轉動范圍 | Swivel range of the table | -5°～+9° | | 工作臺手輪-轉移動量 | Traverse per turn of wheelhead | 6 mm/r | | 砂輪架快速移動量 | Rapid travel of wheelhead | 20 mm | | 手輪-轉砂輪架移動量 | Traverse per turn of wheelhead | 1 mm | | 微調捏手轉格砂輪架移動量 | Movement per graduation on micro djustment knob | 1 μm | | 砂輪軸轉速 | Speed of wheelhead spindle | 2230 rpm | | 砂輪架移動量 | Traverse of wheelhead | 200 mm | | 砂輪尺寸 | Wheel dimensions | 400X40X127mm | | 頭架主軸轉速 | Speeds of headstock spindle | 60,85,120,170,230,460 rpm | | 電機總?cè)萘?/td> | Coolant pump drive motor | 3.32 kw | | 機床外形尺寸（長X寬X高） | Overall dimensions (LxWxH) | 2000X1420X1600 mm | | 機床重量 | Weight of machine | 2100 kg |
工作精度Working Accuracy| 項目 | Item | | | 外圓圓度 | Ex Ternal | 3 μm | | 縱截面內直徑 | Cylindricity | 5 μm | | 外圓粗糙度 | Ex Surface | Ra≤0.32 μm |
Main Accessories主要附件| 1 | 冷卻液箱 Coolant tank | 1 set | | 2 | 開式中心架 Open center rest | 1 set | | 3 | 砂輪修整器 Grinding wheel dresser | 1 set | | 4 | 砂輪夾板 Grinding wheel clamp | 2 sets | | 5 | 砂輪平衡器 Grinding wheel balancer | 1 pc | | 6 | 合金頂尖 Carbide-tipped center | 2 pcs | | 7 | 半缺頂尖 Half center | 2 pcs | | 8 | 橋板 Bridge plate | 1 pc | | 9 | 夾頭 Chuck | 1 set | | 10 | 雙頭扳手 Double end werch | 6 pcs | | 11 | 內六角扳手 Socket head screw wrench | 5 pcs | | 12 | 六角套筒扳手 Hexagon socket wrench | 1 pc | | 13 | 三角膠帶 Vblet | 2 pcs | | 14 | 支點底座 Support iron | 3 pcs | | 15 | 松卸螺帽 Dismountingnut | 1 pc | | 16 | 三爪卡盤 Three jaw chuck | 1 set | | 17 | 閉式中心架 Closed center rest | 1 set | | 18 | 其他附件 Other accessories | |
|
