| 產品類型 | 全新 |
|---|---|
| 控制形式 | 人工 |
| 類型 | 搖臂鉆床 |
| 適用范圍 | 通用型 |
| 外形尺寸 | 3080×1250×3291 |
| 主電機功率 | 5.5 |
| 主軸轉速范圍 | 25-1600 |
| 是否庫存 | 是 |
| 適用行業 | 通用 |
| 布局形式 | 立式 |
| 鉆孔直徑范圍 | 63 |
| 主軸孔錐度 | 莫氏5 |
| 品牌 | 沈機機床 |

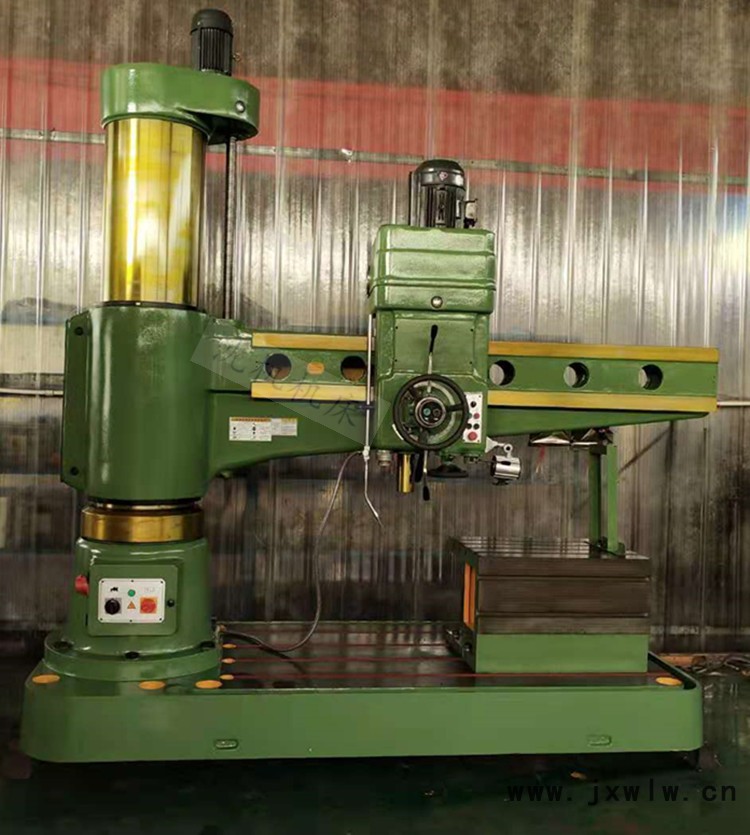

| 型號 | Z3063/20 |
| 主要技術參數 | Specifications | Units | Z3063*20A |
| 鉆孔最大直徑mm | Max. drilling diameter | mm | Φ63 |
| 主軸端面至工作臺距離mm | Distance from spindle nose to table surface | mm | 220-1300 |
| 主軸中心至立柱母線距離mm | Distance between spindle axis and column surface | mm | 430-1900 |
| 主軸行程mm | Spindle travel | mm | 400 |
| 主軸錐孔 莫氏 | Spindle taper | | Morse No. 5 |
| 主軸轉速范圍rpm | Spindle speeds range | rpm | 25-1600(16 steps) |
| 主軸進給量范圍級數rpm | Spindle feeding range | rpm | 0.04-3.2(16 steps) |
| 搖臂回轉角度 ° | Rocker rotary angle | | /-90° |
| 主電機功率 kw | Main motor power | kW | 5.5 |
| 升降電機功率 kw | Movements motor power | kw | 1.5 |
| 機床重量kg | N/W | kg | 7000 |
| 外形尺寸mm | Overall dimension (L*W*H)） | mm | |
1，Z3063/20搖臂鉆采用液壓預選變速機構，可節省輔助時間。
2，主軸正反轉，停車(制動)，變速、空檔等動作，用一個手柄控制，操縱輕便。
3，搖臂導軌，外柱圓表面，主軸、主軸套筒及內外柱回轉滾道等處均進行了淬火處理，可長期保持搖臂鉆精度的穩定性，延長了使用壽命。
4，搖臂鉆在結構設計方面和在制造過程中，還采取了一系列有效措施，使得機床的精度持久性和整機的使用壽命均為大延長。
5，有完善的安全保護裝置和外柱防護。
7，主軸箱、搖臂、內外柱采用液壓驅動的菱形塊夾緊機構，夾緊可靠。
