| 材質 | 金屬 |
|---|---|
| 產地 | 山東 |
| 尺寸 | 1.0*1.0*1.2 |
| 類別 | 汽車 |
| 類型 | 汽摩類教學器材 |
| 適用年齡 | 初高中生，大學 |
| 用途 | 汽修教學實訓 |
| 包裝方式 | 簡裝 |
| 品牌 | 奇安 |
| 型號 | QA |
| 加工定制 | 是 |
| 是否支持一件代發 | 支持 |
| 能力培養 | 動手動腦 |

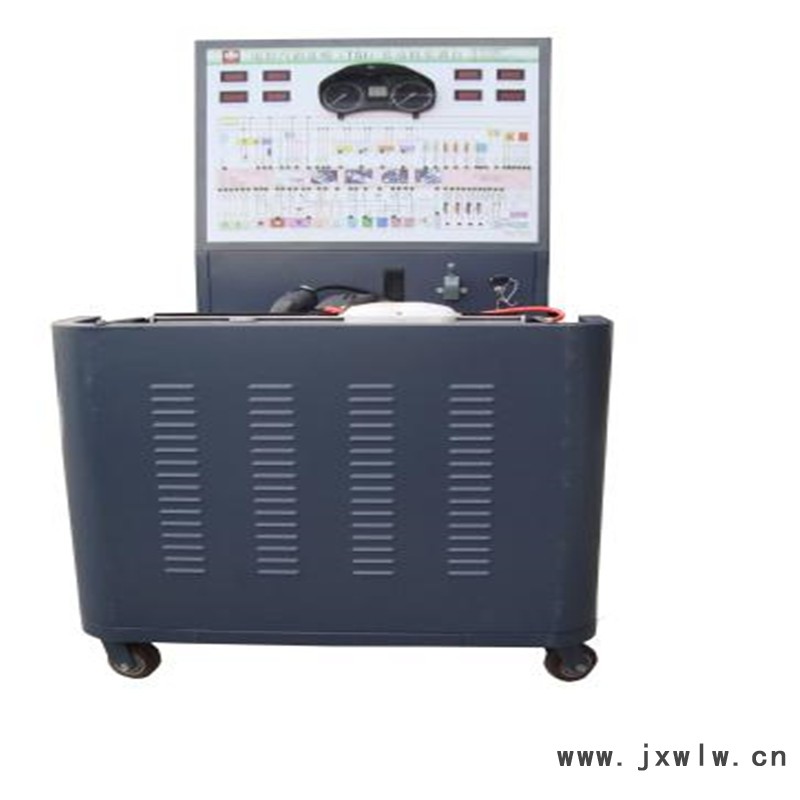

汽油直噴（TSI）電控發動機實訓臺
一．產品簡介
本實訓系統以大眾原廠汽油直噴TSI電噴汽油發動機總成及運行附件為主體部件，發動機可起動運行，進行起動、加速、減速、故障檢測與診斷、故障模擬與排除等工況的實際操作，真實展示汽車電噴汽油發動機結構與原理及工作過程。適用于各類型院校及培訓機構對汽車發動機理論和維修實訓的實訓教學需要。
本實訓系統實訓功能齊全、操作方便、安全可靠、美觀大方。
二．主要用途
1．適用于各類型院校及培訓機構對汽車發動機理論和維修實訓的實訓教學需要。
2．適用于各類型院校及培訓機構對汽車發動機模塊各單元教學需要。
3．適用于汽車理實一體化教學模式的教學需要。
4．適用于現場教學的教學模式的教學需要。
5．適用于行動導向教學模式的教學需要。
6．適用于工藝化教學模式的教學需要。
7．適用于三位一體化（課堂、現場、實驗有機融合）教學模式的教學需要。
8．適用于模塊化教學模式的教學需要。
9．適用于汽車職業技能鑒定考核的需要。
10．適用于各模塊的結構與原理認知、功能動態演示、故障模擬與考核、故障檢測與維修、故障診斷與排除等教學需要。
三．結構組成
大眾1.4T原廠TSI發動機總成、原車發動機控制電腦、防盜電腦、組合儀表、網關電腦、電子油門裝置、發動機起動運行所有相關的原車附件、故障模擬考核和排除系統、原車電路原理圖板及檢測端子、60AH大容量蓄電池、大容量不銹鋼油箱、發動機加速機構、控制面板柜、可移動臺架、臺架電源總開關、原車故障檢測通訊的診斷座、散熱系統、臺架操作說明書、實驗指導書等附件。
各傳感器及執行器安裝數字顯示表、臺架安裝燃油壓力表與真空表、帶鎖止萬向的腳輪、兩側圓形鋼管護手、臺架高溫及轉動等部位加裝防護裝置。
實訓面板正前方設置檢測平臺（冷板沖壓1000×300×15mm）。
◎配套圖形化智能考核診斷實訓系統
設備相對應的系統仿真測試與考核軟件，軟件界面上的臺架系統電路圖與實訓臺面板上的電控系統電路圖一致，點擊電腦軟件界面上電路圖中線路的設置與排除故障。配套安裝軟件與硬件，軟件安裝在教師電腦，USB接口通訊。
1、參數：
??1）、兩路虛擬任意波形信號發生器，輸出頻率可編程，電壓幅度可調；
????通道數：2路
????分辨率：8 bits
????電壓范圍：-5~5V
????頻率步長：1HZ
????波形：任意信號
????輸出頻率：>1MHZ
??2）、雙蹤存貯示波器，多種同步方式，存貯深度可編程；
????通道數：2路
????帶寬：20MHZ
????分辨率：8位
????電壓范圍：-10~+10V
????存貯深度：64K
??3）、雙通道頻譜分折儀；
??4）、八通道邏輯分折儀，多種同步方式，存貯深度可編程；
????8路輸入
????分 率：25nS
????存貯深度：64KHZ
??5）。數字三用表，可測電阻、電容、電感、電壓等；
????數字IO口
????通道數：8路IO
????輸入電平：TTL
????輸出電平：TTL
????電流驅動：20mA/通道
