| 型號 | QA-SYT-HFGG |
|---|---|
| 材料 | PVC |
| 材質 | 金屬 |
| 產地 | 山東 |
| 規格 | 標準 |
| 類別 | 汽車教學設備 |
| 類型 | 汽摩類教學器材 |
| 顏色 | 藍色 |
| 品牌 | 濟南奇安牌 |
| 加工定制 | 是 |

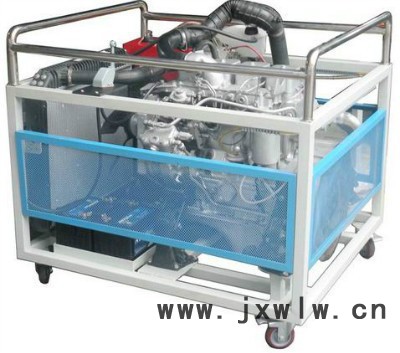

全新哈弗電控共軌柴油發動機實訓臺|柴油共軌發動機臺架
全新哈弗電控共軌柴油發動機實訓臺|柴油共軌發動機臺架
型號：QA-SYT-HFGG
采用濟南奇安牌
一，組成結構
總成、供油系統、散熱系統、電源系統、進排氣系統、油門操縱機構等；組合儀表、控制電腦ECU、點火開關、OBDII診斷座、3個數字式電壓表；2個指針表；噴油頻率LED顯示燈；傳感器信號軟故障模擬裝置；彩色發動機電控系統電路原理圖、外接式的檢測端子。
二，結構要求：

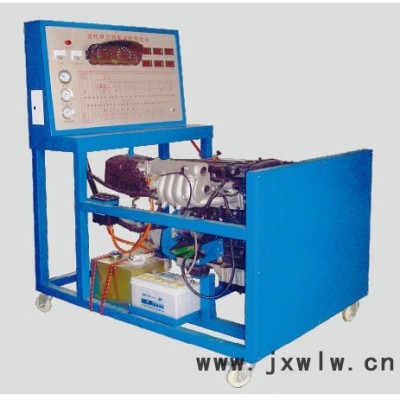

臺架必需由主臺架、檢測面板和控制臺三部分組成，帶移動腳輪。采用鋁合金面板，彩色電控系統電路及結構原理圖。
三，功能要求：
1，發動機運行正常，排放符合要求。適合做發動機各種工況實驗（冷車怠速、熱車怠速、慢加速、慢減速、正常加速、正常減速、急加速、急減速等）。
2，組合儀表（顯示發動機轉速、水溫、燃油量、電控故障燈、機油壓力過低故障燈等）；
3，數字表（顯示充電電壓值、節氣門位置傳感器、水溫傳感器等參數的電壓值及其變化等）；
4，指針表（顯示進氣真空度、機油壓力等參數）；
5，高亮LED燈（顯示噴油器工作頻率及節氣門開度）。
6，外接式檢測端子，可直接在面板上進行各傳感器、執行器及電控單元的信號檢測與分析。
7，可對發動機各控制系統主要傳感器進行信號軟故障模擬（無級線性調整），并實時檢測因傳感器輸入信號的變化而導致的發動機、自動變速器系統運行狀態的改變。
8，配備OBDII故障診斷座，可連接專用**對發動機電控系統進行故障碼讀取、故障碼清除、數據讀取、波形分析、執行元件測試等檢測實驗。
9，配備電控系統故障設置與排除及教學系統
